Manometrický tlak a absolutní tlak jsou dvě hlavní reference tlaku používané v systémech stlačeného vzduchu a průmyslových aplikacích. Tlakoměr používá jako základ atmosférický tlak. Protože se jakákoli odvzdušňovaná komora přirozeně vyrovnává s okolní atmosférou, není nutné odečítat atmosférický tlak od hodnot. Manometrický tlak se také nazývá efektivní tlak a je vyjádřen v barg nebo psig (nebo jejich ekvivalentech, bare a psie). Na rozdíl od manometrického tlaku se absolutní tlak vztahuje spíše k dokonalému vakuu (nulovému tlaku) než k atmosféře, a proto je méně běžný v každodenním průmyslovém použití, když se používá především ve specializovanějších kontextech.
Obecně platí, že pokud chcete měřit jakýkoli tlak ovlivněný atmosférou, použijte tlakoměr s atmosférickou referencí. Udává celkový tlak mínus atmosférický tlak. Pro tlaky, které nejsou ovlivněny atmosférickým tlakem, je správnou referencí absolutní tlak. Manometrický tlak a absolutní tlak se liší o přesně jeden atmosférický tlak (přibližně 1,01325 bar). To znamená, že pro jakoukoli aplikaci je hodnota bara vždy o 1,01325 bar vyšší než hodnota barg. Pochopení rozdílu mezi tlakoměrem a absolutním tlakem je nezbytné pro správnou konstrukci a provoz systému stlačeného vzduchu.
Podle praktických zkušeností mnoho uživatelů řeší otázky nastavení relativního tlaku na meteostanicích. Příklady z diskuzí ukazují, že lidé často pracují s hodnotami, které vychází ze vztahu mezi absolutním tlakem, nadmořskou výškou a denními teplotními rozdíly. Zvažují například, že tlak klesá s nadmořskou výškou zhruba o 1 hPa na 8,5 metru výšky, a že teplota ovlivňuje hustotu vzduchu, která dále ovlivňuje tlak.

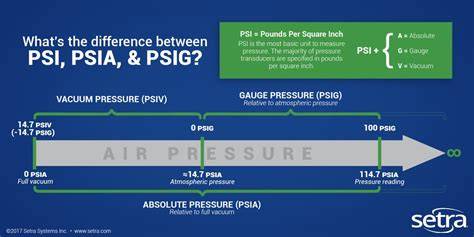

V technické praxi bývá definováno několik klíčových jednotek tlaku: PSI (libry na čtvereční palec), bar, ATM (standardní atmosféra) a jejich odvozené varianty PSIA, PSIG a bar. Pascal (Pa) jako SI jednotka tlaku je definován jako jeden newton na metr čtvereční. Bar je metrická jednotka tlaku rovnající se 100 000 pascalům a standardně se používá v Evropě. ATM je jednotka tlaku definovaná jako tlak zemské atmosféry na úrovni moře, cca 101 325 Pa. PSI je běžně používáno v USA a dalších anglosaských zemích. PSIA měří absolutní tlak (včetně atmosférického tlaku), PSIG měří manometrický tlak bez atmosférického tlaku. Barg a psig označují tlak uvnitř systému ve vztahu k vnějšímu atmosférickému tlaku.
Pro měření tlaku v systémech stlačeného vzduchu je klíčové porozumět, kdy použít absolutní tlak a kdy manometrický tlak. Přetlak (nad atmosférický tlak) bývá běžným pojmem v praxi. Podtlak je opačný případ, kdy je tlak nižší než atmosférický a může vést až k vakuovým podmínkám. Vakuum znamená tlak nižší než atmosférický, ideálně nulový, avšak v praxi existují různé úrovně vakua.
V praxi často narazíme na parametry z měření, kde údaje uváděné v televizi či na teletextu (tlaky na hladině moře) bývají upravené na tzv. relativní tlak, tj. tlak nad atmosférou. Přepočet mezi absolutním tlakem a relativním/tlakem nad atmosférou je důležitý pro konzistenci měření a pro správnou interpretaci dat v průmyslových aplikacích a v meteorologických stanicích.
Jak počítat relativní tlak z absolutního tlaku a nadmořské výšky
Obecně platí, že relativní tlak (barg) se rovná absolutní tlak minus atmosférický tlak. Abychom získali správný relativní tlak v místních podmínkách nadmořské výšky, používáme vzorce, které zohledňují výškové rozdíly a případně teplotu. Příklady z diskuzí ukazují, že nadmořská výška a teplota ovlivňují výsledný relativní tlak: při 420 m n. m. a atmosférickém tlaku přibližně 1013 hPa se může relativní tlak lišit kolem 40-50 hPa od absolutního tlaku, v závislosti na teplotě a konstrukci měřicího zařízení.
Absolutní tlak vs. přetlak - Mechanika tekutin - Fyzikální úlohy
U meteostanic, které neumí samy počítat relativní tlak ze zadání nadmořské výšky, může být nutné provést korekci ručně. Předpokládané korekční hodnoty často uvádějí, že k absolutnímu tlaku je třeba přičíst přibližně 0,1165 hPa na každých 10 metrů nadmořské výšky, což pro 420 m n. m. odpovídá zhruba +49 až +50 hPa. Rozdíly v teplotě mohou navíc zavést od 2 do 5 hPa, a tak je možné, že skutečná korekce se liší v jednotlivých dnech a místech.
Jestliže chcete přepočítat tlak tak, aby odpovídal hladině moře (0 m n. m.), použijete vzorec s přičítáním výšky a případně tepelné korekce. Někteří uživatelé doporučují sledovat tlak v určité čase, kdy je většina stanic v daném okamžiku na obdobné hodnotě, například během tlakové výše nad Evropou, a následně provést historickou korekci na základě naměřených hodnot v časech 7:14 a 21:00 hodin. Tyto praktické zkušenosti pomáhají zlepšit přesnost relativního tlaku u specifických stanic.
- Absolutní tlak: tlak vztažený k nulovému vakuu, UNITY s atmosférickým tlakem.
- Manometrický tlak: tlak nad atmosférickým tlakem (barg/psig).
- Relativní tlak: tlak, který se zobrazuje jako rozdíl mezi tlakem v systému a atmosférickým tlakem.
- Přepočet: absolutní tlak ± korigovaná hodnota pro nadmořskou výšku a teplotu.
Praktické tipy pro správné měření tlaku v průmyslových a automobilových aplikacích
- Vždy určete správnou referenci tlaku podle použitého zařízení a aplikace (absolutní vs. manometrický tlak).
- U teplotně citlivých systémů počítejte s vlivem teploty na hustotu vzduchu a tlakovou kompenzaci.
- Při řízení spotřeby energie a optimalizaci provozu dbejte na správné nastavení referenční hodnoty tlaku a pravidelnou kalibraci tlakoměrů.
- V pneumatických a stlačených vzduchových systémech sledujte rozdíl mezi absolutním a relativním tlakem pro správnou diagnostiku a prevenci výpadků.
Na závěr: pitva jednotlivých tlakových veličin a jejich vzájemných vztahů je klíčová pro správnou konstrukci a provoz systémů stlačeného vzduchu. Nadmořská výška, teplota a referenční definice tlaku ovlivňují výsledné hodnoty a jejich interpretaci v praxi. Měření tlaku je nezbytné pro výkon, bezpečnost a energetickou účinnost v průmyslových aplikacích, a proto je důležité vybrat správnou jednotku a správný způsob výpočtu pro vaši konkrétní instalaci.
Rozšířený slovníček a kontext
Pascal (Pa) je základní jednotka tlaku v SI systému, 1 Pa = 1 N/m^2. Bar je 100 000 Pa; standardně používaný v evropském kontextu. Atmosférický tlak (ATM) je cca 101 325 Pa. PSI (PSI abs) a PSIA/PSIG rozlišují mezi absolutním a manometrickým tlakem. Barg a psig označují tlak uvnitř systému vzhledem k atmosférickému tlaku. Podtlak znamená tlak pod atmosférickým tlakem; vakuum znamená tlak přibližně nulový.
