are­tace rozvodu BMW N47: rizika, diagnostika a opravy

45770Vznětový čtyřválec BMW N47 (1.6-2.0 l) se montoval do celé řady modelů BMW. Je ceněn za výkon, kultivovanost a nízkou spotřebu, avšak je známý zvýšeným rizikem problémů s rozvodovým řetězem. Konstrukčně je rozvod umístěn na zadní straně motoru (u převodovky), což komplikuje přístup a dramaticky zvyšuje náročnost zásahu, pokud dojde k protažení řetězu, poškození vodicích lišt či selhání napínáku. Ignorování příznaků může vést k přeskočení řetězu, kontaktu píst-ventil a destrukci motoru.

Podrobnosti o soustavě rozvodů a dotčených verzích

• 1er (E81/E82/E87/E88, F20/F21) - 114d/116d/118d/120d (N47D16/N47D20)
• 3er (E90/E91/E92/E93, F30/F31) - 316d/318d/320d
• 5er (E60/E61 - konec výroby), F10/F11 - 518d/520d
• X1 (E84) - 18d/20d
• X3 (F25) - 18d/20d
• Dále vybrané verze Z4 E89 a Mini/Cooper D s příbuznou jednotkou

Pozn.: V rámci N47 probíhaly průběžné úpravy (ozubená kola, vodicí lišty, napínáky). Riziko problémů se liší podle ročníku a varianty, zcela však nevymizelo.

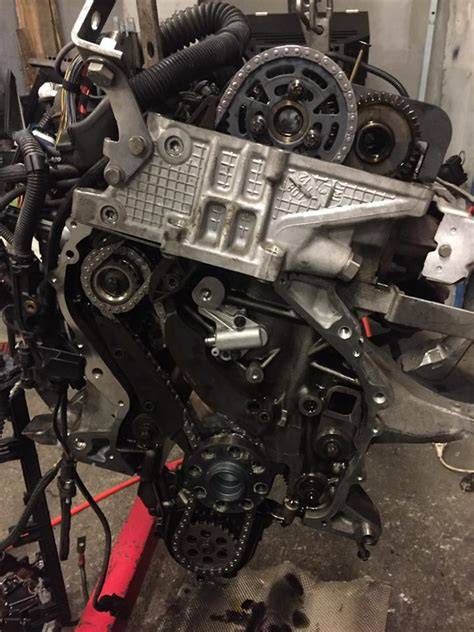

Jak jsou rozvody N47 konstruovány

• Primární řetěz mezi klikovým hřídelem a vysokotlakým čerpadlem/vačkovými hřídeli.
• Sekundární řetěz (dle verze) pro pohon olejového čerpadla (případně balancerů).
• Vodicí lišty z polymeru s kovovými vložkami - náchylné k opotřebení a ulomení.
• Hydraulický napínák - závislý na tlaku oleje; při nízké viskozitě, dlouhých intervalech a studených startech roste riziko „chrastění“ a protažení.

Rozvody jsou vzadu u setrvačníku, takže při většině oprav je nutná demontáž převodovky (případně vytažení agregátu).

Typické příznaky problémů s rozvody N47

• Kovové chrastění/rachot při studeném startu (prvních několik sekund), postupně i za tepla.
• Trvalý šelest v oblasti zadní stěny motoru, zhoršující se s otáčkami.
• Zhoršené starty, kolísání volnoběhu, ztráta výkonu, přechod do nouzového režimu.
• „Check Engine“ a chybové kódy korelace kliky/vačky nebo nesprávného časování.
• Piliny/úlomky v olejovém filtru (z vodicích lišt), třpyt v oleji.
• Nesprávná regenerace DPF (sekundární následek rozhozeného časování a nedopalu).
• Nárůst vibrací, „hrubý“ chod, nerovnoměrný zvukový projev.
• V extrému: přeskočení řetězu, ohnutí ventilů, rozlámání lišt, poškození pístů.

Diagnostika a význam OBD-II kódů

OBD-II a související diagnostické kódy (rozvody / synchronizace) mohou signalizovat problém, ale ne vždy znamenají výměnu rozvodů ihned. Níže uvedené kódy jsou nejčastější generické a souvisejí s korelacemi klikového a vačkového hřídele nebo s čidly polohy.

• P0016 - Crankshaft Position - Camshaft Position Correlation (Bank 1 Sensor A)
• P0017 - Crankshaft Position - Camshaft Position Correlation (Bank 1 Sensor B)
• P0011 / P0012 - Camshaft Timing Over-Advanced / Over-Retarded (Bank 1)
• P0014 / P0015 - Exhaust Cam Timing Over-Advanced / Over-Retarded (Bank 1)
• P0008 / P0009 - Engine Position System Performance / Bank 1
• Snímače polohy hřídelí: P0335 / P0336; P0340 / P0341 / P0342 / P0343
• P0725 - Engine Speed Input Circuit (vliv na převodovku/TCM)
• P0300 / P0301-P0304 - Random/Multiple Cylinder Misfire
• P06DA / P06DD - Oil Pressure Control Circuit (napínák)
• P0101 / P0102 / P0103 - MAF Sensor Range/Performance
• P02xx - Cylinder Contribution/Balance (nerovnoměrný chod u dieselu)

V diagnostice BMW/ISTA-D se korelace často hlásí jako „synchronizace kliková/vačková hřídel - mimo toleranci“ s konkrétními tolerancemi závislými na SW verzi DDE. Přesná čísla nelze paušalizovat.

Proč k problémům dochází a jak je rozlišovat

• Konstrukční uspořádání: zadní rozvody komplikují údržbu a odkládání oprav.
• Materiálové opotřebení vodicích lišt a řetězu, postupné protažení řetězu.
• Stav oleje / intervaly: prodloužené výměny, degradace oleje → horší mazání napínáku i lišt.
• Studené starty a krátké trasy: časté období nízkého tlaku oleje, „suché“ rozběhy.
• Zvýšené zatížení (tažení v nízkých otáčkách, chip-tuning bez odpovídající údržby).
• Sekundární faktory: ucpané sítko napínáku, znečištění, špatná kvalita oleje.

Krátké cvaknutí při studeném startu může být u starších motorů běžné, ale opakované chrastění i za tepla, nebo chybové kódy korelace zvyšují riziko. Rozsvícená MIL a nouzový režim spolu se zvukem z zadní stěny motoru vyžadují bezodkladné řešení.

Diagnostika v praxi a postup krok za krokem

1. Převzetí vozidla a rozhovor o projevech, frekvenci a podmínkách.
2. Akustická kontrola stetoskopem v zadní části motoru; zaznamenání zvuku při studeném i teplém chodu.
3. OBD/ISTA-D - kompletní výpis závad a živá data: synchronizace, čidla CMP/CKP, doprovodné kódy.
4. Živá data - sledování synchronizačního úhlu, stabilita volnoběhu, vstřikovací množství, rail pressure, EGR/MAF.
5. Tlak oleje / napínák - kontrola funkce napínáku a vizuální posouzení sítka.
6. Kontrola oleje/filtru - piliny, úlomky z lišt; endoskopie lišt (pokud je to účelné).
7. Mechanická kontrola rozvodů - dle potřeby aretační přípravky, kontrola polohy značek.
8. Vyhodnocení rizika - při protažení/prokluzu nad limit nedoporučujeme provoz; hrozí destrukce.

Rozlišení mezi „pouhé chrastění“ a rizikovými rozvody

Krátké chrastění při studeném startu může být běžné, ale opakované chrastění i za tepla, zhoršující se s výkonem, a chybové kódy korelace zvedají riziko. Svícení MIL a nouzový režim vyžadují okamžitou akci. Posun synchronizačního úhlu mimo toleranci potvrzuje nutnost výměny rozvodů.

Výměna rozvodů N47 - rozsah a zásady

Cíl: dosažení dlouhodobé stability a bezpečné synchronizace motoru. Při výměně se mění kompletní sada:

• Primární řetěz + kola kliky/vaček (dle stavu a doporučení)
• Sekundární řetěz olejového čerpadla (a případně vyvažovací hřídele)
• Vodicí lišty a kluzné prvky
• Hydraulický napínák (včetně sítka)
• Kompletní těsnění a jednorázové šrouby (podle TIS/ISTA)
• Motorový olej + filtr, pomocný materiál (těsnicí prostředky, čistidla)

Postup v bodech:

1. Zajištění vozidla, odpojení baterie, potřebné demontáže (sání, výfuk, hřídel, startér apod.).
2. Demontáž převodovky (příp. vytažení motoru dle postupu a vybavení).
3. Nastavení OT, aretační přípravky na klíce a vačkách.
4. Demontáž víka rozvodů (zadní strana), kontrola stavu lišt a kol.
5. Demontáž řetězů, čištění ploch, kontrola opotřebení kol a vedení kanálů k napínáku.
6. Montáž nové sady podle TIS, dotažení momentem a úhlem, výměna těsnění a jednorázových šroubů.
7. Ruční protočení motoru, znovu zkontrolovat polohu aretací.
8. Montáž převodovky a zbylých dílů, doplnění kapalin, první start s kontrolou tlaku oleje.
9. Adaptace DDE (pokud relevantní), výmaz závad, zkušební jízda a opakovaná kontrola.

Pozn.: Nedoporučuje se „částečná výměna“ pouze napínáku u již protaženého řetězu. Řetěz, lišty i napínák tvoří celek; nerovnoměrné opotřebení se rychle vrátí.

Po výměně: kontrola a záběh

• Akustika - motor má běžet tiše bez chrastění.
• Živá data - synchronizační úhel v toleranci, stabilní volnoběh.
• Kontrola těsnosti - víko rozvodů, zadní hlavní těsnění kliky, příruby.
• Olej - zkrácené první intervaly po rozsáhlém zásahu (odplavení zbytků).
• Jízda - vyhnout se vysokému zatížení a extrémně nízkým otáčkám v prvních stovkách kilometrů.

Preve­nce a údržba

• Kvalitní olej dle specifikace BMW (LL-04) a zkrácené intervaly výměny oproti dlouhým servisním plánům.
• Zahřívání motoru - vyhnout se vysoké zátěži studeného motoru, zejména krátké trasy.
• Pravidelný poslouchání a kontrola akustiky - zhoršená akustika = rychlá kontrola.
• Čistota sání/EGR/DPF - nepřímo ovlivňují chod a vibrace, které zatěžují rozvody.
• Software DDE - průběžné aktualizace mohou zpřesnit adaptace a řízení běhu.

FAQ: nejčastější otázky

• Je bezpečné jezdit s jemným chrastěním rozvodů? Ne, u N47 protažení postupuje a mezera k přeskočení se zmenšuje; zejména na dálnici hrozí náhlý kolaps.
• Projevuje se problém vždy i v OBD? Ne; počáteční fáze může být bez chybových kódů a akustika je varováním.
• Stačí výměna napínáku? Ve většině případů nestačí; napínák jen kompenzuje vůli; opotřebený řetěz a lišty zůstávají problémem.
• Je nutné demontovat převodovku? Typicky ano; vzadu jsou rozvody. Některé dílny vyjímají celý agregát - záleží na vybavení.
• Zlepší přísady do oleje stav rozvodů? Ne; chemie nezmění mechanické opotřebení. Mazivost a čistota lze zlepšit, ale nemechanické poškození nedokážeme opravit chemickými prostředky.

Dodatečné poznámky a specifika pro servis

Speciální nářadí a přípravky jsou klíčové pro správnou aretaci a vyjmutí/namontování rozvodů. Přípravky pro aretaci klikového hřídele a vačkových hřídelů zajišťují správné polohy. Při práci je důležité mít na paměti, že rozvody N47 vyžadují přesné upevnění a kontrolu seřízení po dokončení opravy.

Technická specifika a přípravy pro servisy

• Sada rozvodů N47 - primární řetěz, kola, sekundární řetěz, vodicí lišty, napínák, těsnění a jednorázové šrouby.
• Aretační přípravky na klikovou a vačkovou hřídel - pro efektivní a bezpečnou výměnu.
• Podrobné návody dle TIS/ISTA a ISTA-D pro konkrétní model a rok výroby.
