Automatické ovládání pedálů spojky a automatický systém spojky: přehled, principy a praktické dopady

Více než 93 % nových vozidel dostupných v Evropě je vybaveno spojkami s hydraulickými systémy. Toto řešení téměř zcela vytlačilo mechanické konstrukce z trhu. Spojka zajišťuje spojení mezi motorem a převodovkou. Rozpojení probíhá prostřednictvím vypínacímu systému, připojeného ke spojkovému pedálu, což umožňuje řazení převodových stupňů. Pokud je spojka zapnutá, je spojková lamela stlačena mezi třecí plochy setrvačníku a přítlačného kotouče.

Chcete-li uvolnit tažnou nebo tlačnou spojku, je nutné podle názvu zatlačit nebo potáhnout paprsky talířové pružiny. Systém vypínání spojky může být mechanický (s lankem spojky) nebo hydraulický. Mechanický systém se skládá z vypínacího ložiska spojky ovládaného spojkovou vidlicí. Spojková vidlice je spojena s lanovodem nebo s táhlem ovládaným spojkovým pedálem.

Nevýhody a výhody různých systémů

Hydraulické systémy vypínání spojky pracují na stejném principu jako hydraulické brzdy. Hydraulický systém se skládá z ovládacího prvku (hlavní spojkový válec - CMC), trubkového vedení a pracovního válce. Hlavní spojkový válec je spojen s kovovým nebo plastovým zásobníkem naplněným hydraulickou kapalinou. Zásobník může být umístěn mezi spojkou a CMC nebo samostatně.

V polo hydraulickém systému je pracovní spojkový válec (CRC) umístěn mimo převodovku. V plně hydraulickém systému je centrální vypínací mechanismus (CSC) spojen trubkovým vedením s hlavním spojkovým válcem (CMC). Centrální vypínací mechanismus (CSC) je hydraulický válec s integrovaným vypínacím ložiskem. Konstrukce ložiska eliminuje použití spojkové vidlice, vypínacího ložiska a vodicího pouzdra. CSC zůstává v přímém kontaktu s membránovou pružinou spojkové lamely, což se projeví lepší účinností hydraulického systému.

Funkce samostředění je nezbytným prvkem CSC. Samostředicí mechanismus koriguje posun mezi osou membránové pružiny spojkové lamely a osou ložiska, který vzniká axiální vůlí mezi ložiskem a pouzdrem. Díky tomu se ložisko pohybuje směrem k pouzdru a dochází u něj k samostředicímu procesu vůči membránové pružině přítlačného mechanismu spojky. Takový systém lze použít pouze ve spojkách tlačného typu.

Jak je uvedeno výše, nahrazuje CSC v hydraulickém systému CRC v polo hydraulickém systému, proto v systému nemusí být spojková vidlice, vypínací ložisko ani vodicí trubka. To se promítá do zvýšení účinnosti spojkového systému, protože je snížena síla působící na pedál a jakékoli deformace způsobené tímto pedálem. Hydraulický systém je mezi výrobci vozidel oblíbenější díky soustřednému umístění CSC vůči převodovce.

Klíčové součásti a dopady na chod systému

Nejčastější příčinou selhání spojky je netěsnost způsobená kontaminací brzdové kapaliny. Druhou nejčastější příčinou nefunkční spojky je extrémní zdvih koncentrického spojkového válce. Extrémního zdvihu dosáhne CSC většinou již v průběhu montáže a následuje okamžitá ztráta těsnosti.

V souvislosti s tím je k dispozici široká nabídka webinářů v češtině (např. o KIT4P, o spojkách S.A.T. a elektronicky řízené spojce Honda E-Clutch), které ukazují širší kontext automatického ovládání spojky a jeho implementace v praxi.

Elektronicky řízená spojka a její dopady na řízení

Elektronicky řízená spojka Honda E-Clutch umožňuje plynulé rozjezdy a řazení, zlepšuje zážitek z jízdy a odstraňuje zbytečný stres. Je navržena tak, aby reagovala na širokou škálu jízdních situací a s volitelnými jízdními režimy se její chování přizpůsobuje podmínkám na vozovce.

Konvenční rychlořazení na okamžik vypíná zapalování nebo přívod paliva, aby odlehčilo převodovku, avšak E-Clutch aktivně reguluje samotnou spojku, čímž vyhlazuje změny točivého momentu ještě dříve, než si jich jezdec všimne. Výsledkem je plynulé řazení s menšími rázy, zvláště v městském provozu a při nízkých rychlostech.

Nová generace systémů E-Clutch je navíc adaptivní díky integraci elektronické škrticí klapky (TBW), která otevírá vyšší potenciál pro dynamiku jízd. Režimy Rain a Sport umožňují jemnější či ostřejší odezvu škrticí klapky, a tím i spojky, která musí zohlednit změny v otevírání klapky.

V praxi to znamená, že spojka interpretuje nejen to, co dělá jezdec, ale i to, co udělá motor, a tím zajišťuje konzistentní pocit při jízdě. Systém dokáže přeřadit na vyšší rychlostní stupeň i při prokluzu zadní pneumatiky a tím zlepšuje stabilitu stroje, zejména v terénních podmínkách nebo na klikatých okreskách.

Filozofie zachování tradiční konfigurace ovládání zůstává: páčka spojky zůstává na svém místě a jezdec si může zvolit, zda bude využívat plnou automatizaci, nebo ponechat systém, aby se o modulaci postaral sám, zatímco jezdec soustředí na trať, brzdnou dráhu a dopravní situaci.

Praktické dopady na řízení a bezpečnost

Vzhledem k tomu, že moderní motory a jízdní prostředí vyžadují jemnější manipulaci s točivým momentem, zvyšuje elektronické řízení spojky bezpečnost a pohodlí. Systém eliminuje zátěž na řidiče při rozjezdu v městském provozu a zároveň zachovává jistotu pro zkušené jezdce, kteří chtějí tradiční pocit z řazení.

V terénu a při klikatých sjezdech z kopců mohou jezdcům umožnit plynulejší podřazování a lepší stabilitu díky řízenému prokluzu spojky. U segmentů s vysokým tlakem na spolehlivost a snížením únavy posádky se elektronicky řízená spojka ukazuje jako klíčová výhoda pro začínající i zkušené řidiče.

Pedály a jejich uspořádání v různých typech pohonu

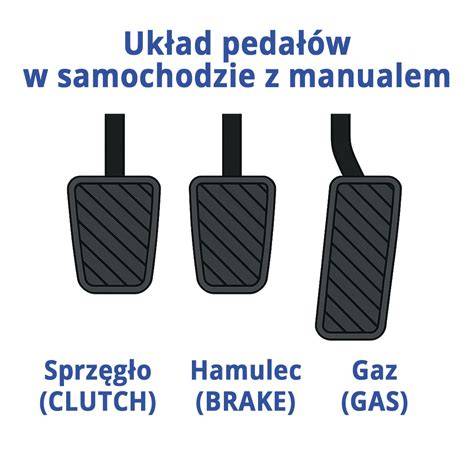

Pedály v autě se v manuálních převodovkách uspořádají zleva doprava: spojka - brzda - plyn. U vozů s pravostranným řízením zůstává pořadí stejné. U aut s automatickou převodovkou nejsou spojkový pedál ani jeho mechanismy. Mnoho výkladů i příruček zdůrazňuje, že správné ovládání pedálů je klíčové pro bezpečnost a plynulost jízdy a pomáhá předcházet chybám při řízení.

Konfigurace pedálů zahajuje nauku o tom, jak se vyvarovat častým chybám: špatná poloha nohy pod pedálem, šlápnutí na brzdu levou nohou a podobné zvyky mohou vést k nebezpečným situacím. Pro řidiče automatů platí pravidlo: levé noze se nepoužívá k ovládání pedálů; pravá noha se stará o plynový i brzdový pedál.

Hybridní a elektromobily putují bez spojkového pedálu, startují a řadí se dílem řízením počítače. To zjednodušuje ovládání pro začínající řidiče a snižuje riziko chyb při manipulaci s pedály.

Praktické tipy pro techniky a řidiče

• Uvolňujte spojku postupně a synchronizujte s lehkým sešlápnutím plynu.
• Vyhněte se jízdě na spojce; držení nohy na pedálu zvyšuje teplotu a opotřebení.
• U brzdění používejte plynulejší techniku, zvláště v městském provozu a v terénu.
• Při poruchách spojky či brzdových systémů proveďte okamžitou diagnostiku a servis.
• U elektromobilů si uvědomte specifika rekuperačního brzdění a jeho vliv na dynamiku jízdy.

Další praktické poznámky zahrnují tipy pro rozjezd do kopce, správné využití parkovací brzdy, a zásady pro bezpečné řízení v různých jízních režimech.

Tabulka srovnání některých systémů

V kontextu automobilové pedagogiky a praktických návodů je důraz kladen na to, že pedály a jejich ovládání zůstávají v centru řízení. Spojka, brzda a plyn tvoří základní trilogii ovládání motoru a jízdy, ať už jde o tradiční mechaniku, či moderní elektronicky řízené systémy.
