Chcete si pořídit nové autorádio do Nissan Tiida a zvažujete jeho zapojení svépomocí? Tento článek vás provede krok za krokem montáží autorádia, vysvětlí význam ISO konektoru, barevné značení vodičů, napájecí části i reproduktorové části a upozorní na rizika spojená s instalací.
Než začnete: bezpečnost a příprava
Než se pustíte do práce, zatáhněte ruční brzdu a odpojte baterii. V opačném případě hrozí riziko elektrického zkratu a poškození vozu, rádia nebo vašeho zdraví.
Před instalací autorádia je klíčové připravit si správné nástroje a materiály. Nejprve si ověřte, jaký typ autorádia budete instalovat, zda se jedná o 2DIN autorádio nebo standardní model. Pokud se chystáte na instalaci autorádia, klíčovým krokem je správné zapojení autorádia. Aby byla instalace úspěšná, potřebujete znát nejen správné kabely, ale také to, jakým způsobem je připojit.

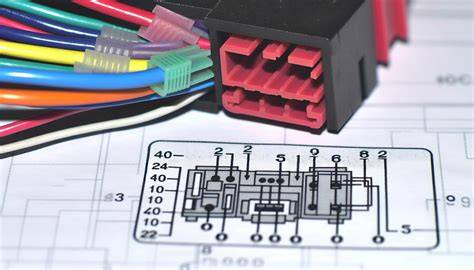

Krok 1: demontáž starého autorádia
Prvním krokem je demontáž vašeho starého autorádia. Pomocí šroubováku odšroubujte autorádio. Jakmile je autorádio venku, máte přístup ke všem konektorům. Jakmile je staré autorádio venku, je třeba odpojit všechny konektory. Než je odpojíte, je dobré si všechny dráty a jejich umístění detailně vyfotit. Před odpojením zástrček byste si měli podrobně vyfotografovat všechny kabely a jejich polohu.
Krok 2: vyberte správné autorádio a adaptéry
Než se pustíte do samotné montáže, je samozřejmě potřeba vybrat správné autorádio. Autorádia dle značky neboli OEM autorádia jsou speciálně navržena pro konkrétní značky vozidel. Tato autorádia obvykle zajišťují bezproblémovou integraci s ostatními systémovými funkcemi vozidla. Univerzální autorádia, která mají standardizované rozměry, jsou obvykle označena zkratkou DIN (obvykle 1DIN nebo 2DIN) a lze je instalovat do různých vozidel. Hlavní rozdíl mezi 1DIN a 2DIN autorádii spočívá v jejich velikosti a funkcích, které poskytují.
Před instalací se ještě jednou ujistěte, že nové autorádio pasuje do vašeho auta. Nové rádio někdy přijde s montážní soupravou, kterou je třeba dle návodu sestavit. Před instalací nového autorádia je dobré zkontrolovat, zda máte všechny potřebné adaptéry.
Krok 3: ISO konektor a manuální zapojení
Díky standardizovanému ISO konektoru je tento úkol výrazně jednodušší - za předpokladu, že víte, který vodič co znamená. ISO konektor je mezinárodně uznávaný standard pro připojení autorádií. Většina případů propojení nového autorádia se provádí pomocí ISO konektoru. K připojení autorádia se obvykle využívá ISO konektor, tedy propojovací redukce mezi automobilem a konektorem autorádia.
Prodávají se ISO konektory, které mají propojení s konektorem vedoucí z automobilu a na konci tohoto se nachází pouze barevné označené vodiče, na tomto konci se připojí s ISEM z autorádia. Pokud ISO konektor k danému autorádiu nebo vozidlu nejde sehnat, řešením je manuální zapojení pomocí dutinek a svorkovnice a jednotlivé vodiče propojit. Dle přiložené tabulky níže, propojíme jednotlivé vodiče pomocí svorkovnice či jinak. U tohoto zapojení nutné brát zřetel na správné zapojení do správných vývodů - podle schémata na autorádiu.

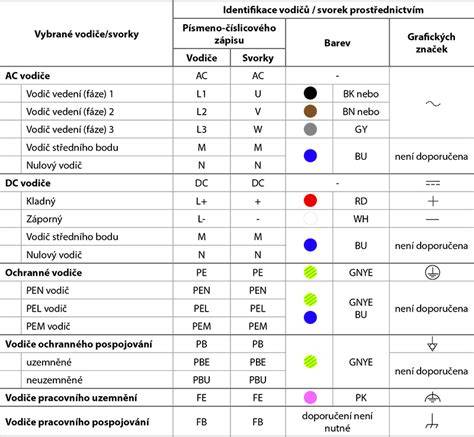

Barevné značení a význam vodičů
Každý vodič má svou specifickou barvu a funkci. Dbejte na správné zapojení jednotlivých vodičů, zéjmena napájecích! Barevné značení nemusí odpovídat pravdě! Vždy se držte schématu autorádia či proměřte jednotlivé vodiče vedoucí ze skřínky automobilu.
Krok 4: připojení napájení a zemnění
Připojení napájení a zemnění: Nejdříve připojte napájecí kabely k autorádiu. Obvykle to zahrnuje připojení kabelu pro plus (+) a minus (-) napětí. Nejčastěji se lidé potýkají se ztrátou paměti uložených stanic a nastavení - stačí propojit žlutý s červeným vodičem. V případě imobilizéru natáhnout od akumulátoru (spínací skřínky) zvlášť 12V+. Dále může docházet k nadměrnému vybijení akumulátoru a stálého napájení autorádia (zde rozdělit žlutý s červeným), případně se pohrabat v nastavení rádia a aktivovat PW vypínání tlačítkem na autorádiu.

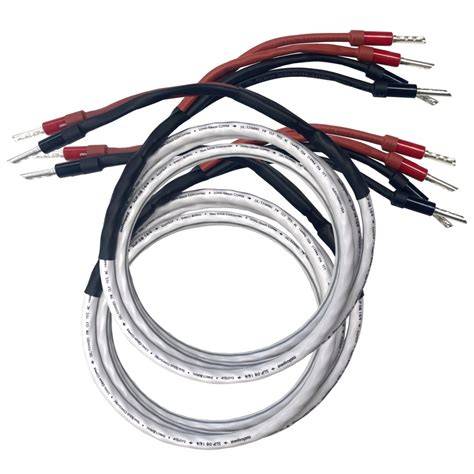

Krok 5: připojení reproduktorů a audio kabelů
Připojení audio kabelů: Pro kvalitní zvuk je třeba propojit audio výstupy a vstupy podle schématu. Jakmile máte všechny kabely správně připojené, je čas autorádio pevně upevnit do rámečku v autě. Montáž do rámu: Jakmile máte všechny kabely správně připojené, je čas autorádio pevně upevnit do rámečku v autě.

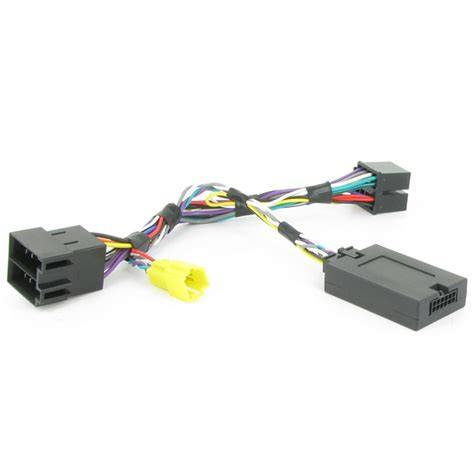

Krok 6: další konektory a CAN-BUS
CAN-BUS je další z mnoha konektoru. Je to sběrnice, která komunikuje s dalšími jednotkami v automobilu. Díky tomu lze ovládat autorádio např. z multifunkčního volantu nebo si nechat zobrazovat název skladby v palubním počítači. Je nutné tyto převodníky konzultovat s prodejcem či s jistotou pořídit a zapojit. Adaptér ovládání tlačítek na volantu pro Nissan Tiida (např. Connects2 CTSNS004.2) umožňuje připojení aftermarket hlavní jednotky a zároveň zachování používání originálních ovládacích tlačítek na volantu. Plug & Play - není nutné stříhat kabely. Poskytuje výstupy pro rychlostní impuls a zpátečku. K plné aktivaci adaptéru je nutné objednat propojovací kabel pro danou značku autorádia.
Krok 7: testování a finální kontrola
Než všechno zase složíte dohromady, vyzkoušejte, jestli autorádio funguje. Po dokončení instalace je důležité autorádio otestovat. Zapněte motor a zkontrolujte, zda autorádio funguje správně. Jakmile je vše na svém místě, znova zkontrolujte, že správně pracují všechny funkce, reproduktory a nastavení. Pokud máte jakékoli dotazy nebo potřebujete další pomoc, neváhejte se obrátit na odborníka.
Vysvětlení kabelových svazků a rozhraní autorádia – co znamenají barvy vodičů?
Tipy a časté problémy
- Dbejte na správné zapojení jednotlivých vodičů, zéjména napájecích.
- Barevné značení nemusí odpovídat pravdě - vždy se držte schématu autorádia nebo proměřte vodiče.
- Pokud ISO konektor nejde sehnat, použijte manuální zapojení pomocí dutinek a svorkovnice.
- Problém se ztrátou paměti vyřeší propojení žlutého s červeným vodičem.
- V případě integrace s volantem nebo palubním počítačem použijte CAN-BUS převodník nebo specializovaný adaptér.
- Pokud nemáte zkušenosti nebo se obáváte poškození vozu, zvažte profesionální montáž autorádia.
Tabulka: základní přehled zapojení (příklad)
| Funkce | Barva vodiče (běžně) | Poznámka |
|---|---|---|
| Stálé +12V (paměť) | Žlutá | Pro paměť stanic, propojit s červenou dle potřeby |
| Spínané +12V (po zapnutí klíčku) | Červená | Napájení rádia při zapnutí |
| Zem (minus) | Černá | Zemnění k šasi vozidla |
| Levý přední reproduktor (+/-) | Bílá / Bílá s černým pruhem | Audio výstup |
| Pravý přední reproduktor (+/-) | Šedá / Šedá s černým pruhem | Audio výstup |
| Levý zadní reproduktor (+/-) | Zelená / Zelená s černým pruhem | Audio výstup |
| Pravý zadní reproduktor (+/-) | Fialová / Fialová s černým pruhem | Audio výstup |
Kdy zvolit profesionální montáž
Instalace autorádia není jednoduchá, zvláště pokud se jedná o moderní autorádio s rozsáhlými funkcemi. Pokud tedy nemáte žádné zkušenosti nebo se obáváte, že poškodíte autorádio nebo svůj vůz, sázkou na jistotu je profesionální montáž autorádií. Cena montáže autorádia závisí na typu autorádia a složitosti instalace. Většina odborníků na montáž autorádií vám nabídne přehlednou cenovou nabídku a provede instalaci za přijatelnou cenu.
Pokud zvažujete zapojení autorádia Xtrons svépomocí, jste na správném místě. V tomto článku jste prošli celým procesem od výběru autorádia po jeho úspěšnou instalaci. Ať už se rozhodnete pro samoinstalaci nebo využijete odborníky, výsledek vás jistě potěší.
