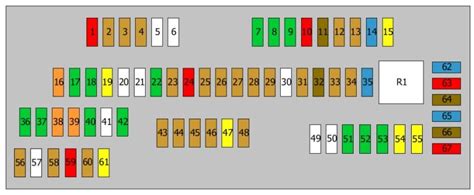

Při hledání odpovědí na otázky kolem pojistkové skříňky BMW Série 5 E39 (a souvisejících modelů) se často objevují nejasnosti ohledně toho, co která pojistka chrání. V následujícím textu se pokusím srozumitelně vysvětlit, jak fungují pojistky kolem klimatizace (klimy), pomocné vodní pumpy a souvisejících komponent, a jak poznat, co způsobuje zkrat či vyhození pojistky.
Co znamená pojistka číslo 9 v kontextu klaksonu, pomocné pumpy a ventilace
Podle různých návodů a schémat bývá označení pojistek v automobilových skříňkách rozdílné pro jednotlivé ročníky a trhy. Obecně platí, že pojistka číslo 9 bývá spojována s klaksonem, s napojením na pomocnou pumpu a s komponentami klimatizace/ventilace. Důležité je rozlišovat, zda jde o elektrické napájení klaksonu, pumpy chladiva či větrání/klimačního okruhu. Pokud se vám pojistka vyhodí při dotyku konektoru, je třeba zkontrolovat všechna apenotová místa napájení a izolace kabeláže.
Co je „pomocná vodní pumpa“ a jak ji poznat v motorovém prostoru
Pomocná vodní pumpa bývá úzce spjata s chlazením motoru a s okruhem klimatizace u některých verzí BMW. Pojem se v technických textech může zaměňovat s „header ventily“ či jinými součástmi okruhu chlazení. V praxi to znamená, že pokud rozbíte panel/pojistkovou skříň, v okolí motoru může být jednoznačná trubka a několik válců spojených s vedením vody a chladiva. Důležité je po rozebrání dílů identifikovat, zda jde opravdu o vodní pumpu (obvykle umístěnou pod předním sklem či v blízkosti čerpadla chladicí kapaliny) a ne o jiné komponenty ve ventilačním či klimatizačním systému.
Které součásti klimatizace a ventilace mohou být ovládány touto pojistkou
Většinu systému klimatizace a ventilace u BMW řady 5 spolehlivě a zjednodušeně tvoří následující bloky:
- Klimatizační kompresor a jeho řízení (napájení a povely řízení).
- Ventilační motorky a jejich pohony ve vnitřním okruhu (blowér pro různé rychlosti větrání).
- Pomocná pumpa/oběh chladiva a související senzory, které vyžadují napájení z pojistek.
Potenciální problém nastává, pokud vede pojistka k více komponentám najednou. Při výměně kabelů či doteků konektorů se může objevit zkrat, a to i v místech, která nejsou na první pohled jasná.
Jak zjistit, která část klimatizace je skutečně napájena touto pojistkou
- Obraťte se k servisnímu manuálu pro váš konkrétní model a ročník (E39, E60/E61 apod.).
- Prohlédněte označení pojistek na víčku pojistkové skříně a porovnejte s aktuálním schématem zapojení pro vaše auto.
- Naměřte proudy na jednotlivých větvích (klimax, ventilace, pumpa) při různých režimech provozu. Pozor na riziko krátkého objevu; provádějte měření s vypnutým zapalováním a odpojenými bateriemi dle bezpečnostních pravidel.
- Pokud máte schéma, sledujte, která komponenta je napájena přes pojistku č. 9 a zkontrolujte její kabeláž - zda není poškozená či odpojená.
Co dělat, když pojistka „bouhne“ při doteku konektoru
Pokud se pojistka vyhodí při dotyku konektoru:
- V první řadě zkuste zjistit, zda není problém pouze ve špatně izolovaném konektoru nebo poškozené izolaci kabelů.
- Zkontrolujte klakson - jeho kabeláž a pojistku pro klakson zvlášť, protože klakson často sdílí napájení s jinými komponentami.
- Proveďte vizuální kontrolu vodní a klimatizační cesty, včetně vedení chladiva a hadic, které mohou být v blízkosti pojistkové skříňky.
Jeden dřívější dotaz: je to header ventily, nebo co to je?
Podle uživatelů a vzájemných popisů lze potkat označení, že „header ventily“ mohou být součástí ventilace/klimatiky, ale v kontextu pojistkové skříně bývá spíše řeč o klimatizaci a souvisejících vedeních. Dovolte si připomenout, že „header ventily“ bývají spojeny s ventilačními/čerpadlovými konstrukcemi a nemusí být nutně součástí každého BMW E39. Proto je důležité identifikovat konkrétní součásti v daném autě podle schématu a podle fyzické konfigurace v motorovém prostoru.
Praktické tipy pro identifikaci a opravu
- Máte-li schéma pojistkové skříňky, hned si ověřte, co číslo 9 kryje ve vašem konkrétním ročníku a trhu.
- Podívejte se na polohu pojistky 9 v pojistkové skříňce - zda vede k klaksonu, k pumpě či k ventilaci.
- Pokud podezření padá na pomocnou pumpu či na klimatizaci, zkuste odpojit doteky v kabeláži a zkusit opětovnou výměnu s pozornost na izolaci a spojení.
- V případě schémat a knih Jak na to je důležité zvážit, že bez přesného návodu se může stát, že dojde k dalšímu zkratu po nesprávném rozpojování.
Schéma a umístění pojistkové skříně BMW řady 4 (2013-2019) – modely (F32, F33, F36)
Inzerce a technické popisy některých stránek mohou uvádět schema pro modely E39, E60 a E61. Tyto schémata uvádějí čísla pojistek, ampérové hodnoty a komponenty chráněné pojistkami. Je důležité používat vždy náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému.
Tabulka: Příklady možných komponent napájených pojistkou č. 9
| Komponenta | Popis | Riziko při výměně |
|---|---|---|
| Klakson | Zvukový signál vozidla | Nepřesná izolace může způsobit krátký spoj |
| Pomocná pumpa/okruh chlazení | Oběh chladiva motoru | Poškození čerpadla při dotyku |
| Ventilace/klima | Napájení ventilátorů a řídicí jednotky klima | Chybné řízení ventilace |
Pokud jde o konkrétní model BMW 525d a jeho pojistky, doporučuji vždy ověřit aktuální schéma pro váš ročník a trh, protože rozdíly mezi verzemi mohou být výrazné. Nezapomeňte na bezpečnost při práci s elektroinstalací a s klimatizací: vypněte zapalování, odpojte baterii a pracujte jen s izolačními nářadími.
