Instalace parkovací kamery do BMW E46 je efektivní způsob, jak zlepšit komfort při couvání a přesnost parkování. Článek vychází z detailního popisu a zkušeností spojených s různými variantami kamer, napájením, propojením s monitorem a ověřením funkčnosti. Zvláštní pozornost je věnována zapojení LED osvětlení SPZ, volbě rozlišení, NV režimu a praktickým tipům pro bezproblémovou montáž.
Rysy a varianty kamer pro BMW E46
Kamera pro BMW E46 nabízí několik klíčových funkcí, které ovlivňují výběr a instalaci. Jedná se o vodotěsné LED osvětlení, které slouží jako náhrada původního osvětlení SPZ, a o výběr mezi SD a AHD rozlišením. Kamery s AHD rozlišením 720p nebo 1080p poskytují lepší obraz, avšak vyžadují kompatibilní monitor s vysokým rozlišením. Pro snížení šumu a lepší noční viditelnost bývá vysoce doporučeno využít IR LED přídavné osvětlení.
Vhodná poloha pro kameru je nad SPZ, kde skrývá a zároveň doplňuje světlo zadního osvětlení. Instalace se provádí tak, aby nedošlo k mechanickému poškození karoserie a aby byl kabel veden tak, aby nebyl v pohybu a nebyl ohrožen. Kamera používá 4-PIN mini konektor o průměru 6 mm, který umožňuje snadné vedení kabeláže dovnitř karoserie.
V nabídce jsou dvě hlavní varianty z hlediska rozlišení: SD (488p) a AHD (720p). SD kameru lze bez problémů připojit k monitoru se standardním i vysokým rozlišením, zatímco AHD kameru lze zapojit jenom na monitor s vysokým rozlišením. Na rozdíl od SD kamer je výstup AHD více citlivý na kvalitu kabeláže a na kompatibilní monitor.
Napájení, signály a propojení

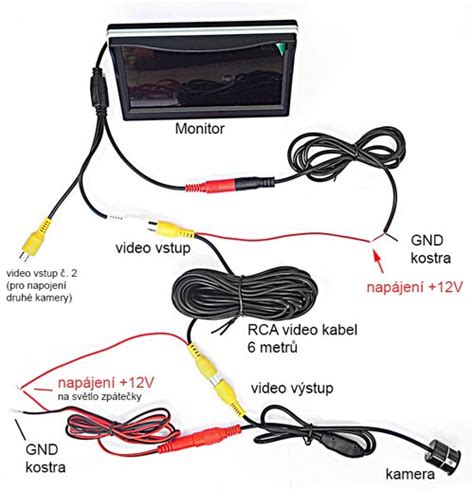

Napájení parkovací kamery se zapojuje do obvodu zpětného světla, což zajišťuje automatické zapnutí po zařazení zpátečky. Důležité je zjistit správný vodič pro +12V napájení - k tomuto účelu slouží zkoušečka napětí. Pro zobrazení obrazu z kamery na monitoru je potřeba propojit video kabel z kamery do video vstupu na monitoru či autorádiu. Žlutý RCA konektor z kamery patří do video vstupu.
Pokud používáte bezdrátovou kameru, video kabel se vynechává; je nutné párovat bezdrátový vysílač s přijímačem u monitoru. Při montáži je nutné kabel pečlivě vést podél stropu, pod kobercem a prahovými lištami, aby nepřekážel a nepoškodil se. Při testu po zapojení je třeba nastartovat motor a zařadit zpátečku, aby se obraz objevil na displeji.
Podpora trajektorií, noční režim a rozšíření
- V základní výbavě kamery bývají statické vzdálenostní čáry, které pomáhají odhadnout vzdálenost k objektu.
- Možnost rozšíření o dynamické parkovací čáry a přídavné LED osvětlení pro vyšší komfort při couvání.
- Podpora nočního režimu díky citlivému senzoru a kvalitní optice; lze posílit přídavným LED osvětlením kolem optiky.
- IR LED přídavné osvětlení zlepšuje viditelnost při snížené viditelnosti.
Monitor a zrcadlo s 4,3" úhlopříčkou jsou vhodné pro většinu nabízených kamer. WiFi sada umožňuje bezdrátový přenos mezi kamerou a monitorem bez nutnosti kabeláže napříč vozidlem.
Testování a ladení systému
Po instalaci je nutné provést důkladné testování. Obraz by neměl být zrnitý ani rušený - pokud ano, může být problém v tom, že video kabel vede příliš blízko silových kabelů. Pokud je obraz zrcadlově překlopený, většina kamer má volbu pro zrcadlení obrazu. Správné zapojení a testování by mělo odhalit případné problémy se signálem a pomůže vyhnout se zbytečnému demontování panelů.
Pro PDC (parkovací senzory) a případné zapojení do systému, je důležité provézt testy s diagnostikou. Příkladem je ISTA diagnostika, která umožní číst hodnoty senzorů a odstraňovat chyby. U některých instalací je třeba doplnit dodatkové kabely a zajistit správné uchycení kabelů venku pod nárazníkem.
Přehled technických parametrů a doporučení pro BMW E46
- IP68 certifikace kamery zajišťuje odolnost vůči povětrnostním vlivům i krátkodobému ponoření do vody a prachu.
- Snímač Sony CCD s rozlišením 720x512 px poskytuje detailní obraz i za nízkého osvětlení (<0,1 lux).
- Elektronická clona a BLC, vyvážení bílé a AGC pro zajištění kvality obrazu.
- Rozměry a upevnění pro snadnou výměnu původního osvětlení SPZ; výstupní kabel je délky 8 m (CINCH/RCA).
- Napájení 12 V DC, spotřeba <1 W; 4-PIN MINI konektor pro snadné vedení kabeláže.
Speciální poznámky k instalaci a kompatibilitě
Kamera je určena pro neoriginální rádia s CINCH AV vstupem. V některých případech může být nutné napájet PDC jednotku z pojistkové skříně či volit jiné zapojení v závislosti na modelu BMW E46 a jeho výbavě. Provozní teplota se pohybuje od -30 °C do +70 °C, což zajišťuje provoz i v extrémních podmínkách.
Instalace PDC a parkovací kamery na E46 vyžaduje určitou zručnost při odpojení a tahání kabelů, ale s dobrým postupem ji lze zvládnout i doma. Doporučuje se používat diagnostiku pro ověření správné funkčnosti všech senzorů a signálů.
Průvodce krok za krokem k instalaci (zkrácená verze)
- Ověřte, zda máte veškeré potřebné díly a nářadí. Zkontrolujte, že papírové návody a značkové konektory jsou kompatibilní s vaším vozidlem.
- Najděte vhodné umístění pro kameru nad SPZ a dovolte si prostor pro kabeláž.
- Odpojte záporný pól baterie pro bezpečnost při práci s elektrickými komponentami.
- Vyměňte původní osvětlení SPZ za integrovanou LED kameru se světlem.
- Napájecí vodič pro kameru zapojte do obvodu zpětného světla; propojte video kabel z kamery do monitoru.
- Otestujte obraz po zařazení zpátečky a ujistěte se, že obraz je správně orientován (zrcadlové nastavení podle potřeby).
- Použijte diagnostiku pro ověření funkčnosti všech senzorů a hodnot v reálném čase.
Montáž couvací kamery pro BMW E46 Cabriolet
Možnosti doplňkových prvků a jejich výhody
- Rozšířená dynamická parkovací čára pro lepší orientaci při couvání
- Přídavné IR LED osvětlení pro lepší viditelnost v nízké viditelnosti
- WiFi sada pro bezdrátový přenos obrazu mezi kamerou a monitorem
Praktické tipy a časté problémy
Časté problémy zahrnují zrnění obrazu, blikání nebo rušení obrazu - často způsobené špatnou kvalitou video kabelu nebo jeho vedením v blízkosti silových kabelů. Pokud obraz není správně otočený, zkontrolujte, zda je aktivní volba zrcadlení v nastavení kamery. Při používání bezdrátových řešení ověřte správné párování a dosah.
