BMW E46 návod: výměna a montáž aftermarket autorádia (1DIN/2DIN)

Montáž 2DIN autorádia v BMW E46 není zcela triviální a málokdo si na tento úkon troufne. Je třeba přemístit ovládání klimatizace či ventilace, za rádiem předělat klapky ventilace tak, aby se nové autorádio vešlo a až poté umístit rámeček a do něj autorádio umístit.

Proč se výměna autorádia vyplatí

Musíme uznat, že se ale u e46 tato improvizace opravdu vyplatí. Výsledek skutečně stojí za to. Zajímavý model auta, který má dnes bohužel jeden podstatný problém. I když se auto považuje za stále dobré a kvalitní, jeho jasným negativem je především tovární autorádio. Naštěstí v dnešní době není žádný problém autorádio vyměnit.

Co obnáší montáž 2DIN rádia v E46

• Je tedy třeba řezání, broušení, lepení a hlavně uplatnění značné dávky improvizace.
• Je třeba přemístit ovládání klimatizace či ventilace.
• Při instalaci 2DIN rádia je nutný zásah do interiéru - úprava prostoru za autorádiem.
• Doporučujeme svěřit instalaci do odborné dílny.
• S montáží nového autorádia může souviset i tažení nové kabeláže. Zde se můžete setkat s jednou komplikací.
• Kabeláž lze vždy zakoupit pouze k OEM autorádiím pro BMW e46, pokud by se zákazník rozhodl pro klasické 2din autorádio, tak tu kabeláž by si musel vyrobit.

Potřebné součásti a příslušenství

Stručný návod, kde popisujeme, co vše je třeba pořídit, pokud měníte originální autorádio za nové aftermarket autorádio do BMW řady 3. model E46.

1. Redukční rámeček

   Pro montáž 1DIN aftermarket autorádia lze použít: redukční rámeček - s probíhající linkou (jako je tomu u originální palubní desky).

   Pro montáž 2DIN autorádia lze použít: základní redukční rámeček 2DIN - pozor, při instalaci 2DIN rádia je nutný zásah do interiéru - úprava prostoru za autorádiem. Doporučujeme svěřit instalaci do odborné dílny.

   Instalační sada II DIN - v případě tohoto rámečku není nutný zásah do interiéru.

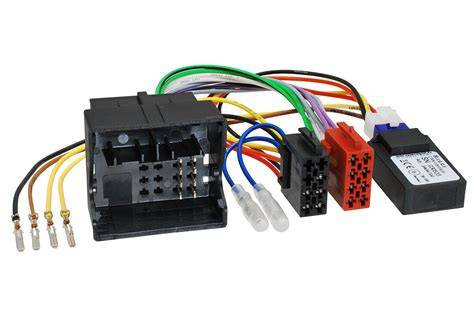

2. ISO konektor (2 varianty)

   ISO konektor BMW - starší model - 17 kruhových pinů. ISO konektor BMW - novější model - FAKRA konektor.

3. Anténní adaptér (2 varianty)

   Anténní adaptér ISO-DIN. Anténní adaptér FAKRA-DIN.

   Důležitá poznámka: Bohužel u adaptérů se nelze řídit rokem výroby, může být použito libovolně, vždy je tedy nutná kontrola přímo ve voze.

Další příslušenství, které se může hodit

• USB kabel 4-PIN, dvojitý USB kabel 6-PIN, externí mikrofon pro handsfree hovory, LTE / 4G anténa, GPS anténa.
• Adaptér ke konektoru CAN-BUS se signálovými výstupy RCA, dedikovaný napájecí konektor, modul CAN-BUS.
• Montážní plechy - používat pouze při univerzální montáži 2 DIN, nepoužívat s rámečkem; sada montážních šroubů pro připevnění rádia k rámečku.
• Nářadí pro demontáž čalounění, nářadí pro demontáž plastů (u tohoto BMW většinou šroubovák a plastové "klíče" pro demontáž plastů).

Krok za krokem (praktické body)

• Stačí mít požadované nářadí, správný grif a demontáž rádia z vozu BMW e46 je hračkou.

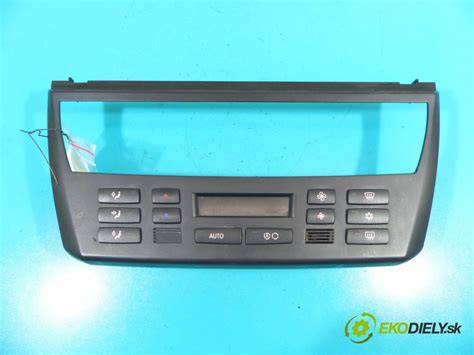

• U BMW e46 je velmi typické, že klimatizace je hned pod rádiem a proto je potřeba přemístit klimatizaci za místo dolního kastlíku (nad lištou s tlačíky pro DSC nebo výhřev).
• Pokud není potřeba natažení kabeláže, použijeme pouze ISO redukci a pokud se instaluje 1din nebo 2din autorádio, bude potřeba redukční rámeček.
• V některých případech je také modul originálního autorádia umístěn v zavazadlovém prostoru a je třeba kabeláž natáhnout zpět do palubní desky, kde je standardně pouze kabel pro zobrazení informací na originálním displeji.

Příklad realizace a zkušenost montážního servisu

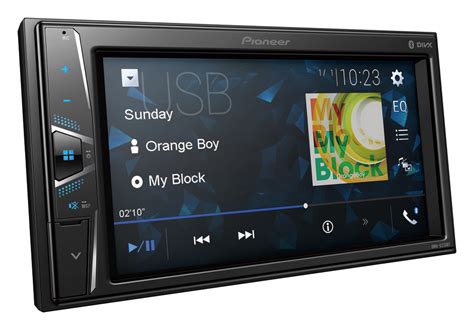

My jsme tento zásah již několikrát provedli, možná i proto nás o stejnou montáž požádal i tento zákazník. Do místa po originálním autorádiu, které v tomto případě již chybělo, jsme tímto způsobem nainstalovali velmi oblíbenou 2DIN multimediální jednotku Pioneer DMH-G220BT.

V tomto případě jsme ještě nové rádio doplnili o 12" aktivní subwoofer, který byl umístěn do zavazadlového prostoru. Nyní má majitel nejen basů na rozdávání, ale zároveň může využívat i Bluetooth telefonování, streaming, přehrávání audio a video formátů přes USB vstup, apod.

Celková cena realizace včetně materiálu 11.562,-Kč.

Moderní multimediální rádia - co nabízejí

• Moderní rádio se systémem Android, velkým QLED displejem a podporou Android Auto i Apple CarPlay. Zajišťuje rychlý chod, pohodlný přístup k aplikacím, navigaci a multimédiím, čímž zvyšuje komfort každé cesty.
• Moderní multimediální rádio s 8jádrovým procesorem a 8 GB RAM, které zajišťuje rychlý a stabilní provoz.
• Rádio umožňuje používat oblíbené navigační aplikace přímo na velkém displeji. Libovolné navigační aplikace - možnost instalace kompatibilních aplikací.
• Hotspot z rádia - po vložení SIM karty může rádio sdílet internet s dalšími zařízeními. Telefonujte pohodlně a bezpečně během jízdy.
• Přizpůsobte si zvuk podle vlastních preferencí díky pokročilému DSP procesoru. Přizpůsobte si vzhled systému tak, jak vám vyhovuje.
• Rychlý přístup k oblíbené hudbě, hlasové odesílání a čtení zpráv, ovládání gesty, přizpůsobení navigačního panelu.

Užitečné tipy a doporučení

• I samotné automobilky jejich znalost důrazně doporučují, tudíž již teď nemáte žádný důvod, abyste něco zkoušeli způsobem pokus-omyl.
• Pokud instalujete multimediální systém do vozu s tovární navigací, je nutný dodatečný multimediální kabel.
• Rozšiřte rádio o dodatečné příslušenství dostupné samostatně a zvyšte komfort i bezpečnost jízdy.
• Při výměně originálního rádia za aftermarket řešte kompatibilitu konektorů a anténních adaptérů přímo ve voze.

Tabulka: Shrnutí potřebných komponent

Jak se naučit více

Návod k obsluze pro automobil BMW 3 E46 je v českém jazyce a je vypracován proto, aby umožnil novému majiteli co nejlépe používat a starat se o jeho vůz. Po prostudování manuálu vozidla budete vědět, jak funkce vašeho vozu na plno využívat a najdete v něm též potřebné postupy.
