Pneumatické brzdy: Princip funkce a aplikace

Pneumatické brzdy představují klíčový systém pro zajištění rychlého a bezpečného brzdění v široké škále aplikací, od průmyslových strojů po těžká vozidla. Jejich schopnost rychle reagovat a dosahovat krátkých brzdných dob je nezbytná v mimořádných situacích a při pravidelné údržbě pro zastavení velkých strojů.

Základní princip funkce pneumatických brzd

Pneumatické brzdy fungují na principu využití stlačeného vzduchu k vyvození brzdné síly. V jádru systému stojí vzduchový kompresor, který nasává atmosférický vzduch a stlačuje jej do menšího objemu, čímž vytváří tlak. Tento stlačený vzduch je následně veden přes chladicí hady a vysoušeče vzduchu, které odstraňují vlhkost a olej. Čistý a suchý vzduch je pak skladován v nádržích, připravený k použití.

Klíčovou roli v řízení průtoku stlačeného vzduchu hraje síť ventilů. Nejvýznamnějším je brzdový pedál, často nazývaný šlapací ventil. Jeho sešlápnutí otevírá ventil, který umožňuje proudění vzduchu z nádrže do brzdových komor. Pro řešení problému brzdného zpoždění na dlouhých vozidlech se používají reléové ventily. Tyto ventily, umístěné v blízkosti zadních nádrží, otevírají velký port, který umožňuje proudění vzduchu přímo ze zadní nádrže do brzdových komor, čímž zajišťují téměř okamžitou reakci zadních brzd a vyvážené brzdění. Další kritickou součástí je rychloupínací ventil, který umožňuje rychlé odvzdušnění brzdového systému při uvolnění pedálu, aby se kola mohla volně odvalovat.

Uvnitř brzdové komory se stlačený vzduch přeměňuje na mechanickou sílu. Pružná membrána uvnitř komory je tlačena vzduchem, což pohybuje tlačnou tyčí. Tato tyč je spojena s nastavovačem vůle, který otáčí vačkou nebo tlačí třmen, což nakonec způsobí přitlačení brzdových destiček nebo čelistí na rotující povrch bubnu nebo kotouče. Tato mechanická akce vytváří tření, které zpomaluje nebo zastavuje vozidlo či stroj.

Typy pneumatických brzd

Pneumatické brzdy se primárně dělí na dva hlavní typy:

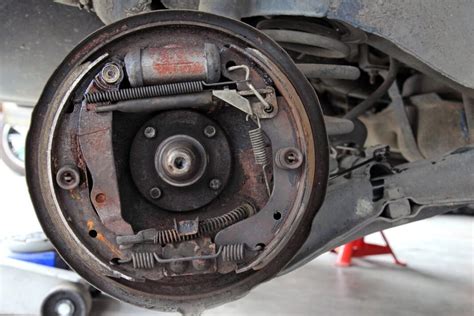

Bubnové brzdy

Bubnové brzdy jsou stále nejběžnějším typem na těžkých nákladních automobilech. V tomto systému tlačná tyč ze vzduchové komory otáčí hřídelí ve tvaru "S" (S-cam). Jak se tato vačka otáčí, tlačí brzdové čelisti s brzdovým obložením proti vnitřní straně rotujícího kovového bubnu. Tření mezi čelistmi a bubnem zpomaluje otáčení kola. Bubnové brzdy jsou ceněny pro svou odolnost a relativně nízké výrobní náklady. Mají také velkou povrchovou plochu, která umožňuje slušnou absorpci tepla, i když mohou být náchylné k přehřívání a vyblednutí brzd při dlouhodobém brzdění.

Kotoučové brzdy

Kotoučové brzdy získávají na popularitě u nákladních automobilů a autobusů díky svému vynikajícímu brzdnému výkonu a odolnosti proti vyblednutí. U těchto systémů vzduchová komora tlačí píst přímo (nebo přes páku) na třmen, který sevře brzdové destičky na rotující disk (rotor). Kotoučové brzdy lépe hospodaří s teplem, protože disk je vystaven vzduchu a rychleji se ochlazuje. To znamená, že jsou méně náchylné k vyblednutí brzd během dlouhých sjezdů. Řidiči také oceňují lineárnější pocit brzdění, kde brzdná síla přímo odpovídá síle sešlápnutí pedálu. Údržba kotoučových brzd je často jednodušší, protože výměna destiček je obecně rychlejší než výměna čelistí a pružin u bubnových brzd.

Výhody pneumatických brzd

Vzduchem ovládané brzdy a spojky nabízejí řadu významných výhod:

• Rychlá odezva a bezpečný provoz: Díky efektivnímu přenosu síly pomocí stlačeného vzduchu reagují pneumatické systémy rychle.
• Bezpečnost při úniku kapaliny: Na rozdíl od hydraulických systémů, kde únik kapaliny může způsobit požár, pneumatické systémy eliminují toto riziko.
• Odolnost proti výpadku napájení: Zatímco elektrické alternativy mohou při výpadku proudu selhat, pneumatické brzdy mohou zajistit manuální ovládání i v takových situacích.
• Možnost monitorování a zpětné vazby: Novější systémy mohou zahrnovat snímací a monitorovací technologie pro lepší odezvu a prevenci problémů.
• Ukládání energie: Pneumatické systémy umožňují využití velkých nádrží pro skladování stlačeného vzduchu, což znamená, že vozidlo může provést několik zastávek i po vypnutí motoru.

Klíčové komponenty pneumatického brzdového systému

Pro správnou funkci pneumatického brzdového systému je nezbytná souhra několika klíčových komponent:

• Vzduchový kompresor: Srdce systému, které generuje stlačený vzduch.
• Vzduchojemy (nádrže): Slouží k ukládání stlačeného vzduchu.
• Vysoušeč vzduchu: Odstraňuje vlhkost a olej ze stlačeného vzduchu.
• Regulátor tlaku (ventil): Řídí, kdy kompresor pumpuje vzduch do nádrží a kdy se vypne.
• Brzdový pedál (šlapací ventil): Ovládá proudění vzduchu do brzdových komor.
• Reléové ventily: Zajišťují rychlou reakci brzd na zadních nápravách.
• Rychloupínací ventil: Umožňuje rychlé uvolnění brzd.
• Brzdová komora: Přeměňuje tlak vzduchu na mechanickou sílu.
• Pružinová brzda: Slouží jako parkovací a nouzová brzda, která se aktivuje při ztrátě tlaku vzduchu.

Historický kontext a bezpečnostní prvky

Historie pneumatických brzd sahá do 19. století, kdy je George Westinghouse vynalezl pro železniční průmysl. Jeho genialita spočívala v zavedení bezpečnostního zařízení: tlak vzduchu byl používán k uvolnění brzd. Pokud by došlo k rozpojení vagónů a prasknutí vzduchového potrubí, ztráta tlaku by automaticky aktivovala brzdy. Tento princip "fail-safe" byl následně adaptován pro silniční vozidla, zejména pro parkovací a nouzové systémy. V případě ztráty tlaku vzduchu se masivní pružiny roztáhnou a aktivují brzdy, čímž se minimalizuje riziko nekontrolovaného pohybu vozidla.

Systém zásobování je kritický pro nákladní automobily a autobusy. Skládá se z kompresoru, vzduchojemů, vysoušeče a pojistných ventilů. Dvouokruhový systém, kde jedna nádrž zásobuje přední brzdy a druhá zadní, je zákonným požadavkem pro zajištění bezpečnosti. Pokud dojde k přerušení vedení na přední nápravě, zadní náprava má stále nezávislý přívod vzduchu. V případě selhání kompresoru nebo netěsností v nádržích se v kabině ozve nízkotlaký bzučák a řidič nesmí vozidlo ovládat, pokud tlak klesne pod bezpečné limity (obvykle 60 psi).

Další bezpečnostní prvky zahrnují zpětné ventily, které zabraňují úniku vzduchu z nádrží v případě prasknutí výtlačného potrubí kompresoru. Vozidla s pneumatickými brzdami jsou také vybavena výstražným světlem nebo kontrolkou, která se aktivuje při poklesu tlaku, čímž dává řidiči čas na bezpečné zastavení ještě před automatickým zásahem nouzové brzdy.

Údržba a opatření pro použití

Správná údržba je klíčová pro spolehlivost a bezpečnost pneumatických brzd. Časté problémy mohou pocházet ze špatné údržby kompresoru. Pokud kompresor prochází olejem, kontaminuje ventily a další součásti systému. Použití vysoce kvalitních dílů pro vzduchový kompresor je proto rozhodující pro udržení čistoty a tlaku v přívodu vzduchu.

Při používání pneumatických brzd je důležité dodržovat následující opatření:

• Zajistit bezpečnostní kryt nebo jiná bezpečnostní opatření s dobrou ventilací.
• Používat brzdy v rámci přípustného zatížení a brzdného zatížení, aby se předešlo přehřívání a možnému poškození.
• Nepřekračovat povolený počet otáček, aby se předešlo vibracím a potenciálnímu poškození.
• Udržovat třecí desky bez znečištění vodou nebo mazivem, které by mohlo ovlivnit jejich výkon.
• Před instalací zkontrolovat okolní prostředí, zda není příliš vlhké, prašné nebo zda nedochází k vibracím a nárazům.
• Při montáži brzd se snažit co nejvíce vyvážit hřídel.
• Zajistit, aby byl vzduchový otvor umístěn nad tělesem brzdy pro snadnější vypouštění vzduchu.
• Poloha přeplňovače a zdroj tlaku oleje by měly být výše než brzda a co nejblíže k ní.
• Brzdový kotouč by měl být instalován ve středu sklíčidla brzdy s minimální odchylkou a amplitudou.
• Po naplnění všech prostor brzdy na provozní tlak 5 bar, by měla být brzda odbrzděna a připravena k použití.

Pneumatické brzdy jsou označovány různými názvy, včetně pneumatických kotoučových brzd, brzd vzduchového tlaku a hydraulických brzd vzduchového tlaku. Jedná se o průmyslové převodové brzdy, které využívají tlak vzduchu k zastavení nebo zpomalení pohyblivých částí strojů. Jejich výhody zahrnují jednoduchou konstrukci, snadnou instalaci, odolnost proti poškození, dlouhou životnost a snadnou výměnu brzdových destiček.
