Hlavní funkcí hlavního brzdového ventilu je přeměnit mechanickou energii působící na brzdový pedál na brzdovou hydraulickou energii a přenést brzdovou kapalinu s určitým tlakem přes brzdové potrubí do válce brzdového kola každého kola a poté z brzdy kol se převádějí na brzdnou sílu kola. Hlavní brzdové válce se dělí na jednokomorové typy a dvoukomorové sériové typy, které se používají v jednookruhových a dvou nezávislých obvodových systémech.

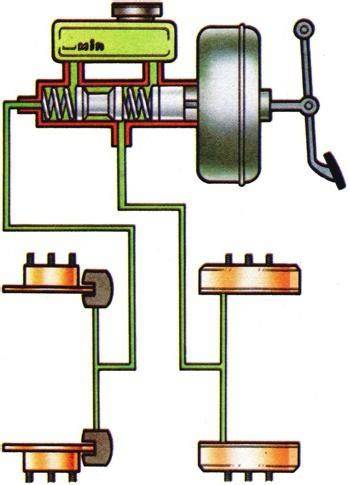

Princip a konstrukce brzdového systému
Princip je následující: při brzdění, když řidič sešlápne nožní pedál, nožní pedál tlačí píst dopředu přes tlačnou tyč. Dopředně se pohybující píst pohání hlavní misku tak, aby prošla kompenzačním otvorem. Když řidič rychle uvolní brzdový pedál, vratná pružina zatlačí píst, aby se rychle vrátil, protože rychlost návratu je často menší než rychlost návratu pístu. Pak během tohoto procesu dojde ke krátkodobému jevu podtlaku (vacua) v tlakové komoře (znemožnění návratu pístu). Negativní tlak způsobí deformaci kalíšku směrem dolů. Brzdová kapalina v nádržce proudí do podtlakové oblasti z kompenzační komory přes mezeru a malý otvor na pístu, aby uvolnila podtlak a zabránila vnikání vzduchu.
Tradiční hlavní válec se skládá ze dvou hlavních částí: zásobníku a hlavního válce. Nádržka poskytuje brzdovou kapalinu potřebnou pro činnost hlavního válce. Všechny zásobníky kapalin jsou dnes dělené, což znamená, že dvě nezávislé pístové komory jsou zásobovány olejem ze dvou nezávislých zásobníků kapalin. Pokud dojde k poruše ve druhém okruhu, tlak generovaný v prvním okruhu zatlačí druhý píst na dno komory. Nakonec je třeba určit zdvih a objem hlavního brzdového válce podle parametrů brzdění celého vozidla.
Při navrhování zdvihu hlavního brzdového válce (pro splnění standardních požadavků na zdvih pedálu) a objemu je třeba vzít v úvahu objem brzdového systému vozidla. Velikost komprese hydraulické kapaliny pod vysokým tlakem, množství expanze brzdového potrubí, množství kapaliny při práci brzdového systému, uspořádání potrubí celého vozidla a volnoběh hlavního brzdového válce atd.
Různé typy a jejich provozní režimy
Hlavní brzdový válec může být jednou i dvoukomorový. DvOUkomorová řada se dělí na typ s kompenzačním otvorem a typ se středovým ventilem. V dvouokruhovém systému pracují dva oddělené okruhy - v případě poruchy jednoho okruhu druhý zajišťuje alespoň částečnou funkčnost brzd. U dvouokruhových ventilů bývá nádrž často rozdělena na dvě části a plovoucí píst zabraňuje mísení kapalin mezi okruhy; při nedostatku kapaliny v druhém okruhu píst zatlačí na doraz a brzdový výkon je limitován.
Posilovač brzdné síly využívá podtlak ze sacího potrubí a zvyšuje tlak na píst hlavního brzdového válce. Provoz posilovače je variabilní: při odbrzdění se svorník s ovládacím ventilem posouvá doprava, uzavře přívod atmosférického vzduchu a vypouštěcí ventil otevře spojení mezi prostory A a B, a tlaky vzduchu se vyrovnají. Hlavní brzdový válec tlačí brzdovou kapalinu do brzdových potrubí ke kolovým brzdovým válcům.。
Součásti brzdového systému a jejich role
- Hlavní brzdový válec - zajišťuje tlak v brzdovém systému pomocí brzdové kapaliny.
- Posilovač - zvyšuje účinek pedálu na píst hlavního válce a umožňuje rychlejší a efektivnější brzdění.
- Hydraulické potrubí: pevné (kovové) a pružné hadice - vedou kapalinu k jednotlivým kolům.
- Brzdové třmeny a kotouče - přenášejí tlak na destičky a zajišťují brzdný účinek.
- Brzdové destičky a čelisti - vlastní brzdná plocha ve styku s kotoučem/bubnem.
- Expanzní (vyrovnávací) nádrž - doplňuje kapalinu a zabraňuje vniknutí vzduchu do systému.
V moderních vozidlech se nejčastěji používají kotoučové brzdy; bubnové brzdy zůstávají na některých zadních nápravách. Brzdová kapalina musí mít nízkou stlačitelnost, stálý bod varu a odolnost vůči oxidaci; typ kapaliny bývá uveden v uživatelské příručce vozidla.
Kontrola a údržba brzdového systému
Pravidelná kontrola brzd je klíčová pro bezpečnost na silnici. Obecně se doporučuje kontrola brzd minimálně jednou ročně, případně dříve při podezření na poruchu. Znaky problémů zahrnují nessouhlasící reakci pedálu, neobvyklé zvuky při brzdění, unikající kapalinu a změny v chování vozidla během brzdění. Pacení a kontaminace kapaliny mohou znamenat nutnost výměny kapaliny a servis brzd.
Pro prodloužení životnosti brzd je důležité jezdit ohleduplně, udržovat odstup a včas doplňovat/brzné kapaliny. Průběžná kontrola kapaliny a jejího množství je klíčová; vybledlá, zakalená nebo tmavá kapalina vyžaduje výměnu. Správný servis a dodržování návodu výrobce na kapalinu jsou nezbytné pro bezpečné brzdění.
Specifické typy brzdových válců a jejich výhody
Knorr-Bremse pružinové brzdové válce - spolehlivé a s dlouhou životností; pertlované konstrukce zvyšují robustnost a bezpečnost brzdového systému. Moderní systémy často používají dvouokruhové brzdové válce, které snižují riziko úplného selhání brzd v případě poruchy jednoho okruhu. Rozměrové a konstrukční detaily se liší podle typu vozidla a konkrétního systému, ale princip zůstává stejný: přeměna tlaku pedálu na brzdnou sílu prostřednictvím kapaliny a pístů.
Výrobci vylepšují designy a snižují počet dílů pro rychlejší opravy a nižší provozní náklady, což přispívá k vyšší dostupnosti a spolehlivosti brzdového systému na silnicích.
Hlavní brzdový válec - Jak to funguje! (Animace)
Praktický pohled na rozdělení okruhů a jejich vliv na bezpečnost
Podle systému dvouokruhového rozdělení zůstává brzdový výkon zachován i při selhání jednoho okruhu. Při netěsnosti v primárním okruhu se píst posune a brzdový systém nadále funguje částečně díky druhému okruhu. Tento princip zvyšuje bezpečnost jízdy a snižuje riziko úplného selhání brzd.
V každodenní praxi je důležité sledovat signály systému: nízký tlak v brzdovém okruhu, změna pedálu, teplota a vůně kapaliny, únik kapaliny či neobvyklé zvuky. Při jejich výskytu je nutné vyhledat servis, aby byla zajištěna plná funkčnost brzdového systému.
| Součást | Funkce | Poznámka |
|---|---|---|
| Hlavní brzdový válec | Vytváří tlak v brzdové soustavě | Rozdělen do jednookruhového a dvouokruhového provedení |
| Posilovač | Zvyšuje sílu pedálu | Pracuje při běžícím motoru |
| Expanzní nádrž | Udržuje dostatek brzdové kapaliny | Rozdělená v dvouokruhovém systému |
| Brzdové třmene a kotouče | Otáčí se s koly a vytváří brzdný kontakt | Tíhová konstrukce z kovu |
