Chybový kód P0420 u Renault Laguna II — příčiny, diagnostika a postupy opravy

Chyba P0420 zapíná kontrolku motoru na palubní desce a může být způsobena relativně závažným problémem nebo nadměrným znečištěním vozidla. Kód P0420 říká, že elektronika zaznamenala poruchu katalyzátoru, která může způsobit nadměrné znečišťování vozidla.

Co kód P0420 znamená

Kód chyby P0420 informuje, že účinnost katalytického systému (banky) je pod stanovenou mezí. Úkolem katalyzátoru je snížit škodlivé znečišťující látky produkované vozidlem během spalovacího cyklu a přeměnit je na méně škodlivé plyny. Když lambda sonda detekuje, že mezi naměřenými hodnotami před a za katalyzátorem není dostatečný rozdíl, systém vyhodnotí, že katalyzátor neplní svou práci správně.

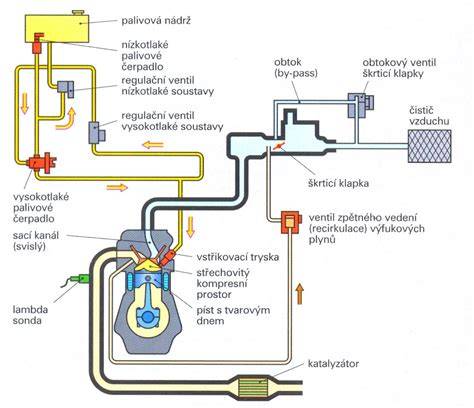

Schéma a umístění sond u čtyřválcového motoru

Softwarové okno dává obrázek konfigurace výfuku. V našem případě, na čtyřválcovém motoru, je přítomna jediná výfuková větev a je vybavena dvěma kyslíkovými sondami (také nazývanými lambda sondy). Systém závisí na údajích ze dvou kyslíkových čidel (jedna před a druhá za katalyzátorem), aby ověřil účinnost konvertoru.

Jak řídicí jednotka vyhodnocuje poruchu

V případě naší závady řídicí jednotka motoru detekovala prostřednictvím měření kyslíkové sondy problém s katalyzátorem. Když lambda sonda vašeho vozu detekuje, že mezi naměřenými hodnotami před a za katalyzátorem není dostatečný rozdíl, systém vyhodnotí, že katalyzátor neplní svou práci správně.

Možné příčiny zobrazení kódu P0420

• Ano, nejběžnější příčina je vadný katalyzátor - katalyzátor může být ucpaný nebo vnitřně poškozený.
• Selhání kyslíkových senzorů: kód se často považuje za vadný O2 senzor; ačkoli je to možné, je důležité ověřit jejich stav.
• Porucha samotné sondy vytvoří ve výsledku falešnou diagnózu - chyba na sondě sama může vytvořit tento problém.
• Poškození kabeláže nebo vadné připojení sondy: zkontrolujte připojení sondy, často se nachází pod vozidlem a tělo sondy může být poškozeno.
• Poškození výfukové soustavy: měřící údaje sondy mohou být zkreslené zhoršením výfukové trubky; zkontrolujte výfukový systém na případná poškození a úniky.
• Chyby zapalování (vynechávání zapalování) vedoucí k předčasnému opotřebení katalyzátoru - zkontrolujte, zda řídicí jednotka nezobrazuje kódy nerovnoměrného zapalování (např. P0300-P0308).
• Provozní režim motoru (příliš bohatá nebo chudá směs) označený kódy P0171-P0175 může způsobit přehřátí nebo poškození katalyzátoru.

Praktický diagnostický postup

Přesná diagnóza je klíčová, abyste se vyhnuli zbytečným a nákladným opravám. Mechanici obvykle provedou několik kroků, když narazí na kód P0420:

1. Čtení chybových kódů uložených v ECU pomocí skeneru OBD-II. Většina aut od roku 2001 má pod palubní deskou OBD port.
2. Analýza živých dat z kyslíkových senzorů před a za katalyzátorem, abyste zjistili, zda se hodnoty shodují. Kyslíkové senzory jsou klíčové pro měření výkonu výfukového systému.
3. Zkontrolujte, zda je P0420 jediný přítomný kód; pokud jsou další kódy (např. P030x, P017x), řešte je jako první.
4. Kontrola výfukového systému na netěsnosti: věnujte zvláštní pozornost výfukovému potrubí, těsněním a výfukovým trubkám před katalyzátorem. Netěsnosti před katem mohou ovlivnit jeho účinnost.
5. Při běžném provozu a normální provozní teplotě použijte digitální multimetr ke kontrole napětí senzoru O2. Senzor O2 produkuje relativně konstantní napětí kolem 0,45 V, pokud katalyzátor funguje správně. Pokud napětí senzoru O2 kolísá mezi 0,1 V a 0,9 V dlouhodobě, katalyzátor je opotřebovaný a může být třeba jej vyměnit.
6. Kontrola připojení sondy a poškození těla sondy - často je sonda přístupná zespodu vozidla.
7. V případě podezření na problém s katalyzátorem lze zkusit přípravky na vyčištění katalyzátoru, i když jejich účinnost není zaručena ve všech případech.

Role první a druhé lambda sondy - praktické poznatky

1. lambda sonda řídí směs tak, aby katalyzátor (a motor) dobře fungoval a do nějakého času po startu motoru musí mít tvar sínusovky, s minimální hodnotou cca 0,2 V a maximální hodnotou cca 0,6-0,8 V. Hned po startu studeného motoru nedává vůbec nic - to je normální, musí se zahřát.

2. lambda sonda je pouze kontrolní a říká jednotce v jakém stavu je katalyzátor. Její signál musí být rozdílný od signálu první sondy, jinak to řídicí jednotka vyhodnotí jako příznak vadného katalyzátoru a vyhodí nejprve přechodnou chybu P0420 a poté trvalou.

Praktická zkušenost: přechodná chyba a sledování pomocí aplikace

Po asi dvou dnech se může objevit přechodná chyba P0420. Na signálech z lambda sond nemusí být zpočátku nic vidět. Monitorováním v reálném čase (např. pomocí aplikace Torque) lze sledovat křivky obou lambda sond; pokud se křivky začnou shodovat (druhá lambda kopíruje první), systém vykáže, že katalyzátor pravděpodobně nepracuje správně.

Uvedený postup ukazuje, že diagnostika pomocí dat z reálného provozu může odhalit stav, který jinak kontrola emisí nevykázala - emise mohou být přitom naprosto v pořádku, ale lambda čidla odhalí jiný problém.

Možné opravy a doporučení

• Oprava nebo výměna vadného katalyzátoru - pokud nejsou nalezeny jiné závady, výměna katalyzátoru je pravděpodobným řešením.
• Při výměně katalyzátoru zvažte i výměnu kyslíkových sond: sondy mají omezenou životnost, která se blíží životnosti katalyzátoru (uvedená hodnota ~100 000 mil).
• Pokud je podezření na vadnou druhou lambda sondu, výměna sondy může vyřešit chybový kód bez nutnosti měnit katalyzátor.
• Pokud se zjistí vynechávání zapalování nebo jiné poruchy, opravte je dříve než vyměníte katalyzátor; nový katalyzátor se jinak opět poškodí.
• V některých případech lze dočasně použít mechanické řešení (např. nástavec zakrývající sondu), které může oddálit zobrazení chyby; není to trvalé řešení a při porušení emisních předpisů se nedoporučuje.

Co si zapamatovat před výměnou katalyzátoru

Jednou z nejčastějších chyb při diagnostice kódu P0420 je přímá výměna katalyzátoru bez provedení všech potřebných testů. Častou chybou je také výměna kyslíkových senzorů bez kontroly jejich skutečného stavu. Ujistěte se, že nemáte další kódy, které by měly přednost (P030x, P017x), a proveďte důkladnou kontrolu výfukového systému, od rozdělovače k tlumiči výfuku.

Kdy je P0420 vážný a jaký má dopad

I když P0420 obvykle nepředstavuje přímé nebezpečí pro řidiče, může způsobit problémy při řízení vozidla, jako je nedostatek výkonu nebo slabá akcelerace, pokud se neopraví. Může také způsobit vážné poškození jiných komponent, pokud se neopraví včas.

Tabulka: Shrnutí příčin a doporučených kroků

Při řešení kódu P0420 je důležité provést systematickou diagnostiku a neopírat se pouze o jednu možnost. Pouze tak předejdete zbytečným výdajům a zajistíte dlouhodobou spolehlivost vozidla.
