OBD, neboli On-Board Diagnostics, představuje soubor norem pro elektronickou kontrolu subsystémů vozidla a slouží k monitorování činnosti motoru, emisního systému a souvisejících komponent. Původně vznikl v USA jako odpověď na rostoucí emise a postupně se vyvinul do mezinárodního standardu, který dnes používají prakticky všechny výrobce. Základní funkcí systému je sledování důležitých komponent a vyhodnocení jejich poruch tak, aby bylo možné minimalizovat emise a zajistit bezpečný provoz vozu.
Klíčové pojmy a verzování
OBD-II kódy (P-kódy) jsou alfanumerické kódy chyby, které systém ukládá do paměti závad motoru. Norma OBD-II byla povinná v USA od 1. ledna 1996 pro zážehové motory a od roku 1997 pro diesely a rozšířila se do Evropy jako EOBD. EOBD (European On-Board Diagnostics) je evropská modifikace OBD-II, definující specifické požadavky pro emise v EU, včetně EURO norem. Zároveň existují další modifikace, jako JOD (Japonsko) a další regionální úpravy.
Hlavní charakteristiky a provozní režimy
OBD-II monitoruje důležité komponenty, jako jsou snímače teploty chladicí kapaliny (ECT), tlak paliva, průtok vzduchu, lambda sondy a řízení EGR. Systém vyhodnocuje data během jízdního cyklu a v případě poruchy uloží DTC (Diagnostic Trouble Code) do paměti. Pokud se závada projeví během třetího jízdního cyklu, může MIL (Malfunction Indicator Lamp) signalizovat problém. Readiness kódy (testy připravenosti) určují, zda byly všechny monitorovací systémy úspěšně vyhodnoceny a zda lze závadu potvrdit jako trvalou či sporadickou.
Historie a vývoj zkratky OBD
Poslední změna zkratky OBD byla provedena 28.8.2023 a potvrzuje kontinuitu standardů napříč generacemi. Původně OBD1 nebyla jednotná a výrobci si interpretaci kódů a zapojení zásuvky řešili po svém. Teprve postupné zpřísňování emisních limitů vedlo k sjednocení standardů a zavedení OBD-II, které významně usnadňuje diagnostiku a monitoring nejen pro service centra, ale i pro koncové uživatele.
Technická souvislost mezi OBD a ECU

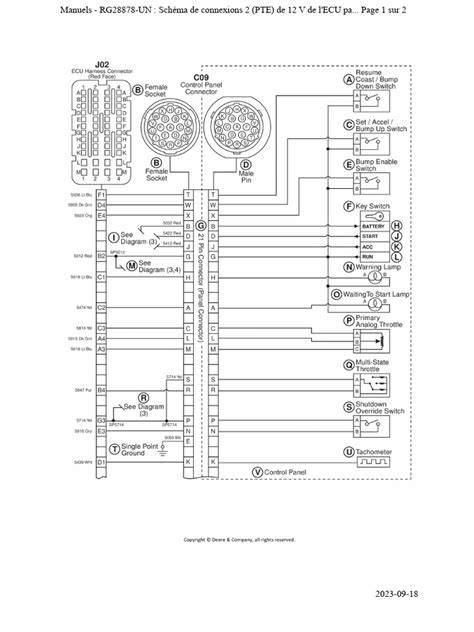

Jednotky řízení (ECU/ECM/PCM) sledují provozní stavy pomocí senzorů a vyhodnocují data v reálném čase. ECU komunikuje prostřednictvím diagnostického konektoru (ISO 9141, K-Line a CAN bus) a generuje kódy, které popisují poruchy systému nebo jejich odchylky. Často se setkáme s pojmy jako ECU, PCM, ECM a CCM, které představují různá označení pro řízení motoru či pohonu a jejich funkční rozhraní.
Diagnostika a praktické použití OBD
OBD-II kódy umožňují diagnostikovat široké spektrum problémů - od netěsností sání, přes problémy s MAF/MAF senzor, až po závady v EGR, katalyzátoru či palivovém systému. Pro pokročilé uživatele a servisy existují databáze kódů a interpretací, avšak klíčové je věnovat pozornost kontextu - stejný kód může mít odlišnou příčinu u různých značek. Následně se používají metody jako kontrola spojů, měření proudů, testy průchodnosti obvodů a ověření senzorů.
- Readiness a Status: 8‑místný kód, který informuje o stavu monitorů a připravenosti pro vymazání závad.
- Freeze Frame: data z okolností čipu v okamžiku uložení DTC.
- PID a Live Data: aktuální hodnoty ze snímačů a řízení aktivních členů v reálném čase.
- Diagnostické nástroje: tester, CAN‑BUS kabeláž a kompatibilní software pro čtení kódů a live dat.
Tabulka vybraných OBD-II kódů a návrhů řešení
| Kód | Popis závady | Návrh řešení | Typické značky |
|---|---|---|---|
| P0171 | Směs příliš chudá | Vyčištění/ Výměna MAF, kontrola sání | VW, BMW, Toyota |
| P0300 | Náhodné vynechávání zážehu | Kontrola zapalování, paliva, komprese | Všechny |
| P0401 | Nedostatečný průtok EGR | Čištění kanálů, ventil | VW, Ford |
| P0420 | Nízká účinnost katalyzátoru | Výměna katalyzátoru/lambdy | Toyota, Honda, VW |
| P0100 | MAF - porucha obvodu | Kontrola/výměna MAF, kabeláž | Mercedes, Opel, VW |
OBD jako nástroj pro spotřebitele a servis
OBD-II diagnostika je dnes dostupná i pro majitele ojetých vozidel. Bluetooth adaptéry a aplikace pro chytré telefony umožňují číst DTC kódy, zobrazovat živá data a monitorovat readiness. Oficiální servis bývá vybaven certifikovanými diagnostickými nástroji a často vyžaduje přístup k detailním databázím kódů a specializovaným postupům. Přesto je i domácí diagnostika užitečná pro rychlou orientaci a základní identifikaci problému.
Praktické souvislosti a poznámky
Norma EOBD definuje mechanizmy monitorování a vyhodnocení emisí, včetně testů snímačů, řízení EGR a hodnot katalyzátoru. Důležité je rozlišovat mezi trvalými a sporadickými závadami a chápat, že některé hodnoty se mohou lišit dle výrobce. USB/diagnostické konektory a profily hrají klíčovou roli při kompatibilitě testerů s vozidly různých značek. Interpretace PID dat vyžaduje zkušenost a znalost odlišností mezi výrobci; správná diagnostika často vyžaduje porovnání dat z několika systémů a testů.
Začínáme diagnostikovat, aplikace Car Scanner - AutoDiagnostika pro každého díl 3.
Další poznámky a terminologie
VIN (Vehicle Identification Number) je mezinárodní identifikátor vozidla o 17 znacích a definuje zemi původu, popis vozidla a identifikaci karoserie. Zkratky typu ECU/ECM/PCM označují různé formy řídicích jednotek pro motor, pohon a komfort; v praxi se často používají zaměnitelně v kontextu ECU systému. Pro uživatele je důležité chápat, že OBD/I a následné standardy se vyvíjely s cílem snížit emise a zlepšit údržbu vozidel napříč různými výrobci a regiony.
