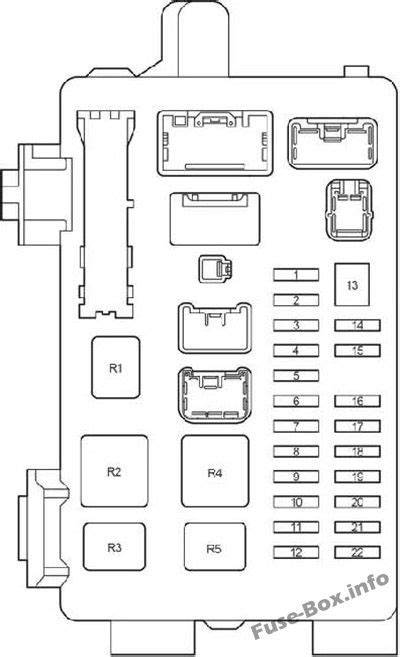

Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota Corolla Verso II, která je nezbytná pro správnou údržbu elektrického systému vozidla. Typická umístění pojistkových skříní bývají pod kapotou a v interiéru, obvykle na straně řidiče. Diagramy ukazují čísla pojistek, jejich ampér hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampér hodnotou, aby se předešlo poškození elektrických systémů.
- Pod kapotou v motorovém prostoru bývá hlavní pojistková skříňka s pojistkami pro napájení ECU, palivového čerpadla, ventilátoru chladiče, startéru, alternátoru a často i světel.
- Pod přístrojovou deskou v interiéru je skříňka chránící obvody interiéru, např. zásuvku zapalovače (napájení příslušenství), rádio, stěrače a ostřikovače, osvětlení interiéru, centrální zamykání a další ovládací tlačítka.
Specifické tipy pro hledání relé a problém s potkávacími světly
V některých fórech a zkušenostech uživatelů se objevují poznámky o různých řešeních pro rozsvěcování světel a souvisejících relé. Je možné, že problém s packou na volantu a vypínáním světel souvisí s relé pro světlomety nebo daylight relay vedle interiérových pojistkových skříní. Zde jsou některé kroky, které mohou pomoci:
- Zkontrolovat hlavní pojistkové skříňky: v motorovém prostoru a v interiéru. Ověřit, zda nejsou vyhořelé pojistky spojené s osvětlením a napájením potkávacích světel.
- Hledat malé krabičky v okolí světelného okruhu: někteří uživatelé doporučují hledat relé pro potkávací světla v blízkosti hlavných relé a pojistkové skříně.
- Ověřit staré „homemade“ automatické rozsvecování světel a případně jej odstranit, pokud způsobuje problémy při startu a ovládání světel packou u volantu.
- Provést měření napájení v zásuvce zapalovače a okolních obvodech, zda nedochází k přerušení nebo zkratu, který by mohl ovlivnit světla.
- V případě nejistoty kontaktovat Toyota klub a vyhledat rady od zkušených uživatelů a techniků, například Idaho, kteří mohou poskytnout konkrétní schémata pro daný rok a výbavu.
Praktické poznatky k pojistkám a jejich výměně
Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampér hodnotou, aby se předešlo poškození elektrických systémů. Pojistkové skříňky bývají v motorovém prostoru a pod přístrojovou deskou. Schémata často uvádí konkrétní čísla pojistek a jejich funkce, včetně spojení s osvětlením, zásuvkou zapalovače a dalšími elektrickými obvody.
Pokud máte problém s napájením zásuvky zapalovače, bývá nejčastější příčinou přerušená pojistka číslo 11 (někdy označovaná jako Cigar Lighter nebo Accessory Socket). V některých schématech může být společná s jinými funkcemi. Dále bývá užitečné zkontrolovat i pojistky číslo 6 a 38 v motorovém prostoru, které mohou souviset s napájením příslušenství.
Další doporučené kroky
Pokud vizuální kontrola nepomůže, použijte multimetr k ověření napětí na zásuvce zapalovače a okolních okruzích. Zkontrolujte také kabeláž a případné vadné rozbočovače, které mohou způsobovat problémy při napájení světel a dalších komponentů.
Jmenuji se Martin Dvořák a zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Pro Corolla Verso I i Corolla E11 platí, že schémata pojistek se mohou mírně lišit v závislosti na výbavě a roku výroby, ale obecná struktura je podobná a umožňuje rychlou diagnostiku.
Checking Fuses (Using a test light)
Možná tabulka: Pojistky a jejich hlavní funkce (obecně)
| Pojistka | Obvod | Ampéráž |
|---|---|---|
| 11 | Zapalovač / zásuvka pro příslušenství | 10-15 A |
| 6 | Osvětlení a související okruhy | 10-15 A |
| 38 | Napájení některých příslušenství v motorovém prostoru | 10-20 A |
