V článku se soustředíme na principy fungování vstřikovačů HDi, jejich diagnostiku a postupy při servisu na vozech značky Citroën s motorem 1.6 HDi a související poznatky z diskusí zkušených techniků. Příspěvky ukazují, že korekce vstřikovačů se mohou lišit mezi jednotlivými tryskami, a to i při repase. Důležitý je správný postup při odvzdušnění, výměně podložek a seřízení těsnění.
Co je charakteristické pro systém HDi a vstřikovače
HDI je vysokotlaké palivové vstřikování, kde vysoký tlak paliva je řízen regulátorem vysokého tlaku. Vstřikovače naftového systému HDi pracují s elektromagnetickým ventilem, který je ovládán řídicí jednotkou. Vstřikovače naftového systému HDi mají specifické parametry (průtok, doba otevření, zpoždění), které musí ECU korigovat na základě naměřených hodnot.
Jak funguje korekce vstřikovačů a proč se liší mezi jednotlivými tryskami
Korekce vstřikovačů by se v ideálním případě měly rovnat nule. Hodnoty v rozmezí -2 až +2 jsou považovány za normální; vyšší odchylky mohou znamenat problém. Někdy dochází k odlišnostem hodnot u jednotlivých vstřikovačů i po repase, což může souviset s konstrukčními vlastnostmi motoru HDi a nastavením ECU. Při výměně vstřikovačů je důležité zajistit, aby nově instalované díly byly mechanicky shodné a aby ECU byly korektně nastaveny.
Praktické poznámky z provozu a diagnostiky
- Diagnostika pomocí Lexie nebo podobného nástroje umožňuje částečnou kontrolu vstřikovačů; vstřikovač sám o sobě nemá komunikaci s ECU, výměna probíhá kus za kus.
- Při výměně může být potřeba ověřit kompatibilitu a zbytek systému, včetně palivového filtru a vedení paliva. Po výměně je vhodné zkontrolovat pořadí vstřikovačů; v zaměnitelných soustavách je pořadí často volitelné, ale ECU je nastaveno na originály.
- U některých motorů je možné použít díly z verzí s vyšším nebo nižším objemem, avšak vyžaduje to správné nastavení ECU a ověřené díly.
- U systému přímého vstřikování HDI je důležité nezapomenout na dostatečné napájení a správný kontakt jednotlivých vstřikovačů k ECU. Nedostatečné napájení může ovlivnit činnost celého systému.
Postup při čištění a obnově vstřikovačů a palivového systému
Existuje popis efektivního čištění vstřikovačů naftového motoru prostřednictvím čističe X-FLUSH/D od výrobce Xenum, který je určen pro HDi motor 1.6HDi 66 kW. Postup zahrnuje propojení přívodu a zpětného vedení paliva do nádoby s čističem a vyvedení hadiček mimo palivový filtr, což vytváří uzavřený okruh pro čistič. Motor se po zapojení čističe na několik minut nechá běžet na volnoběh s postupným zvyšováním otáček. Po ukončení se čistič odpojí a vrátí do palivového systému. Před samotným čištěním bývá vhodné provést měření korekcí vstřikovačů diagnostickým nástrojem a zkontrolovat, zda jsou hodnoty blízko nule.
Podobný postup lze aplikovat na další motor Citroën Xsara Picasso 2.0 HDi i na další modely HDi, včetně testů korekcí vstřikovačů před a po proplachu. Po čištění může motor běžet určitou dobu na čistič, dokud se směs čističe s naftou neředí v plné míře. Doporučení: aplikovat čistič při mírném množství nafty, aby došlo k lepšímu účinku a snížení zbytečného ředění.
Technické poznámky a tabulky
- Vysokotlaké palivové čerpadlo bývá poháněno rozvodovým řemenem; tlak paliva se pohybuje v rozmezí 200-1350 bar v závislosti na motoru a provozních podmínkách.
- Určení polohy a zapojení vstřikovačů: odpojovač 3 a regulační jednotka vysokého tlaku spolupracují na řízení cyklů stříkání paliva; správné zapojení a napětí jsou klíčové pro správnou funkci systému.
- Snímače (teploty chladicí kapaliny, teploty paliva, polohy vačkového hřídele) a pedál akcelerátoru hrají důležitou roli ve vyhodnocení provozních parametrů a korekci ECU.
- Pro vstřikovače HDi platí upozornění: napájení vstřikovače 12 V může vést k poškození elektroventilu a je zakázáno.
Praktické tipy pro servis a výběr dílů
- Pro HDi motor je klíčová kompatibilita vstřikovačů s ECU; maska a rozměry mohou být podobné, ale skutečné parametry a nastavení musí být odpovídající originálu.
- Při výměně a seřizování vstřikovačů je vhodné využít kvalifikovaného mechanika a ověřit soulad s konkrétním modelem vozu Citroën.
- Box Mec-Diesel s číslem dílu 342330 představuje kvalitní náhradní díl pro motory HDi; jeho instalace by měla být prováděna odborníkem a s ohledem na kompatibilitu s modelem vozu.

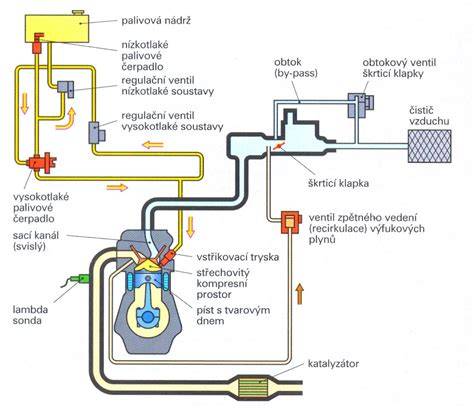

Infografika a vizuální doplnění
Video návody a ukázky
Jak si změřit doma jestli je vstřikovač špatný bez diagnostiky test přepadu
Tabulka: Příklady korekcí vstřikovačů a jejich význam
| Vstřikovač | Korekce (vstřikování paliva) | Interpretace |
|---|---|---|
| Vstřik č. 1 | 0.0 | Optimální |
| Vstřik č. 2 | +1.5 | Blíží se limitě; doporučuje se kontrola |
| Vstřik č. 3 | -2.0 | Pod hranicí; vyžaduje vyšetření |
| Vstřik č. 4 | +0.2 | Průměrná hodnota |
