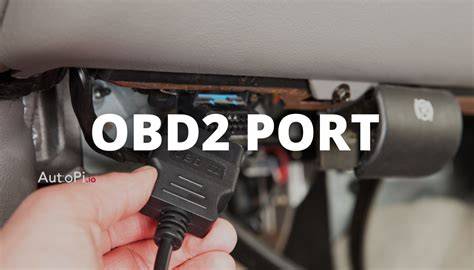

Naše aplikace "Où est ma prise OBD2?" řeší často největší problém - kde přesně najít OBD zásuvku ve voze. Pro Citroën Berlingo druhé generace uvedené v roce 2008 platí, že OBD2 port je standardně umístěn v kabině, pod volantem či v jeho bezprostřední blízkosti, často v dolní části palubní desky nad pedály. Důležité je rozpoznat správné místo podle konkrétního provedení a výbavy vozu.
Co říká model o provedení a napájení
Berlingo druhé generace vycházející z roku 2008 využívá standardní 16pinový konektor OBD-II (J1962). Umístění se může lišit: v některých verzích bývá port ukrytý pod levým spodním větracím krytem palubní desky, v jiných pod volantem, ale vždy zůstává uvnitř kabiny a snadno přístupný pro diagnostiku.
Port bývá označen a propojení bývá obvykle plug-and-play. Aby bylo možné diagnostiku spustit, postačuje zapojit odpovídající OBD2 diagnostický konektor, poté lze spouštět diagnostické aplikace a číst data z vozu. Výrobci často uvádějí, že instalace samotného konektoru na vozidle vyžaduje pouze správný konektor a jednoduché propojení bez nutnosti zásahu do elektronických systémů vozu.
Souvislé informace z textu o OBD a elektroinstalaci (výběr klíčových poznámek)
- 13/8 Pinová originální elektropojka pro tažné zařízení - relevantní pro doplňkové systémy napájení, ne přímo pro OBD port, ale ukazuje, jak komplexní může být elektroinstalace vozu.
- Diagnostická aktivace může být nutná pro plnou funkčnost některých asistenčních systémů po montáži tažného zařízení - upozorňuje na nutnost komunikace mezi vozidlem a elektroinstalací.
- U některých verzí PDC (parkovací asistent) a kamer může být potřeba poznamenat, že výměnou či odpojením některých systémů mohou nastat dočasné změny v zobrazování okolí vozu, ale pro diagnostiku OBD to nemá primární dopad.
Postup a praktické tipy pro nalezení a použití OBD2 portu
- Najděte palubní desku pod volantem - nejčastější místo pro Berlingo 2008 až 2015; hledejte úzkou skulinu či krytky v dolní části desky.
- Podívejte se na levý spodní ventil pro lepší vyhledání portu, který bývá místem pro OBD2 konektor.
- Pokud port nelze okamžitě najít, vyhledejte uživatelskou příručku nebo servisní schéma vozu, které často obsahuje schéma rozvodů a přesnější polohu konektoru.
- Po zapojení diagnostického adaptéru y wa lze začít s diagnostikou prostřednictvím kompatibilního softwaru či aplikace popisované v textu.
Možné související úpravy a součásti elektro
Text z materiálu ukazuje, že vozidlo může mít doplňkové elektroinstalace pro tažné zařízení, které mohou vyžadovat komunikační port mezi vozidlem a elektro přípojkou pro tažné zařízení. I když to není primárně součástí OBD2, ukazuje to, že bi-vozidlové systémy vyžadují pečlivé propojení a otestování funkčnosti po montáži. Přípojky typu 13/8 a systém SKL mohou ovlivnit i jiné funkce vozu, např. tempomaty a PDC.
Rychlá kontrola a užitečné poznámky
- Port OBD2 se nachází uvnitř kabiny, obvykle pod volantem; lze jej poznat podle zelené signalizace nebo popisků na krytu portu.
- Instalace diagnostického adaptéru bývá jednoduchá - zapojení do portu a spuštění diagnostického softwaru.
- U tažného zařízení a doplňkové elektroinstalace může být potřeba diagnostická aktivace po montáži - viz pokyny dodavatele zařízení.
OBD Port Location: Citroën Berlingo MK3 & Variants, like to say thanks
Možnosti doplňkové tabulky a srovnání
| Model Berlingo | Roky | Prioritní místo OBD portu | Poznámky |
|---|---|---|---|
| Berlingo II (2. gen) | 2008-2015 | Pod volantem, dolní část palubní desky | Standardní OBD-II 16pin |
| Berlingo II (facelift) | 2015-2018 | Většinou stejná oblast | Podle výbavy může být mírně jiná poloha |
