V tomto návodu si ukážeme, jak namontovat naši rezonanční sadu do originálního zkoseného výfuku z Jawa 20, 21 a 23 mustang.
ODSTRANĚNÍ VNITŘKU ORIGINÁLNÍHO VÝFUKU
Pro montáž nové vložky je potřeba, aby byl výfuk prázdný. Jsou 2 možnosti jak na to, buď koupením přímo hotového výfuku bez vnitřku (pracujeme na tom, snad brzy) nebo ji musíte odstranit.
Na odstranění vložky se nám nejlépe osvědčilo vyražení. Vložka je v obalu nabodovaná třemi body „cočkem“ ze zadní strany obalu, musíte ji tedy šikovně odrazit velkou kulatinou a kladivem. Stěna výfuku je z 0,6mm oceli, proto musíte dávat bacha aby se vám kulatina nebo vyrážená vložka neobtiskla do obalu. Většinou se body vytrhnou z obalu a zůstanou tam díry, ty doporučujeme nějak zaslepit, například zavařením. Při vaření dávejte bacha aby jste nepropálili svát dovnitř, nešel by tam zasunout kužel.
MONTÁŽ
Jakmile máme prázdný obal výfuku, můžeme začít s montáží. Nejdříve je nutné navrtat díru ze zadní strany obalu pro uchycení koncovky tlumiče. Dírú o průměru 5,5mm vrtejte 35mm od spodního okraje výfuku cca na střed. Před vrtáním je vhodné si udělat důlek aby vám vrták nesklouzl po chromu. Odjehlete díru zevnitř aby šel kužel lehce nasunout.
Poté si nachystejte výletovku, je vyrobena schválně delší (240mm), aby ji bylo možné zakrátit jak potřebujete. (Tip: Na 70cc cestovním válci jezdíme 180mm.)

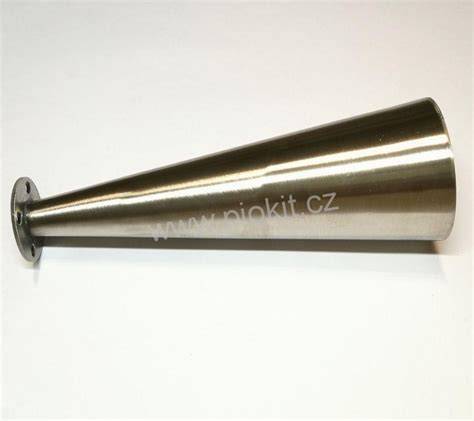

Poté spojte výletovku s kuželem pomocí šroubů M5. Mezi příruby patří těsnění, které je součástí sady. Až najdete správný kužel který vám pojede, doporučujeme šrouby zalepit lepidlem za závity aby se vám časem nepovolily. Sešroubovaný celek nyní můžete zasunout do výfuku.
Pokud máte sadu ve verzi s tlumičem, obalte výletovku tlumící vatou. Do koncovky našrubujte zajišťovací šroub M6 zasuňte do výfuku šroubem dolů tak, aby závit M5 z boku koncovky byl zároveň s dírou v obalu výfuku. Dále zajištěte koncovku šroubem M5 dírou v zadní části výfuku. Až najdete finální rozměry rezonanční vložky, zalepte šroub lepidlem na závity proti povolení.
NASTAVOVÁNÍ
Vůfuk s takovou vložkou je možné nastavovat. Rezonanční délka se nastavuje posunováním kužele a výletovky v obalu výfuku.
Návod na Instagram Reels: Vytvoř svůj první Instagram Reel krok za krokem
Dodatečné poznámky
- V případě potřeby můžete použít lepidlo na závity pro zajištění šroubů proti povolení.
- Ujistěte se, že výfuk je před montáží prázdný a že vložka či kužel snadno projde obalem.
- Při možnosti s tlumičem je vhodné zabalit výletovku tlumicí vatou.
| Položka | Popis |
|---|---|
| Vrtání | Průměr díry 5,5 mm, 35 mm od spodního okraje |
| Délka výletovky | Standardně 240 mm, pro 70cc cestovní válce obvykle 180 mm |
| Těsnění | Součástí sady mezi přírubami |
