Ahoj přátelé, taky mám ELM327 (Čína), jeden s USB, jeden od kamaráda Bluetooth. Nemohu se ale připojit k OBD. Programů jsem už vyzkoušel mnoho. PC, port správně nastaven, komunikuje s adaptérem (blikají led). Jsem schopen adaptér ovládat (AT příkazy...). Jde tedy komunikace RS323, nejde ale K-line. Blikají jen Tx data, RX nic. Na konektoru 12V napájení, K-line (vývod 7) bez napětí. Je někde nějaká pojistka nebo něco. Kde může být problém? Nevím jak dál postupovat, jestli hledat po drátech, nebo jiný sw. SW píše no protocol found nebo no ECU found apod. podle druhu. Díky za radu.
Jde o oblast diagnostiky, kde se moderní ECU stává "mozkem" vozu a kde se z jednotlivých závad skládá komplexní obraz o stavu motoru, převodovky, ABS a dalších systémů. V oblasti automotive se specializujeme na diagnostiku a opravy elektronických řídicích jednotek (ECU), které jsou klíčové pro správné fungování moderních vozidel. Tyto jednotky řídí vše od motoru, převodovky a brzdového systému až po komfortní výbavu, jako je klimatizace nebo osvětlení.
Co je ECU a proč bývá problém s komunikací
Řídící jednotka (ECU) je mozek tvého auta. Řídí motor, převodovku, bezpečnostní systémy a další klíčové funkce. Pokud se poškodí, auto může ztratit výkon, nejet vůbec, nebo vykazovat chyby. Diagnostika motoru je proces, během kterého se kontrolují jednotlivé komponenty motoru, jeho řídící jednotka (ECU) a další systémy pomocí specializovaného zařízení.
Začíná se vždy od jednoduchých příčin: konektor, kabeláž, pojistka, napájení na K-line. Při diagnostice je důležité číst chybové kódy a i „freeze frame“ data, nikoli jen zobrazit kód. Pro samotnou komunikaci s ECU je často nutné nastavit wakeup, header a správný protokol; ELM327 může nabídnout přednastavené headery a wakeup sekvence, ale bez správné ECU a adresy to nepomůže. Proto je vhodné mít zkušenost s různými značkami a typy ECU.
Jak postupovat při diagnostice a co dělat s no protocol / no ECU found
Nejprve zkontrolujte hardware: 12V napájení na diagnostickém konektoru, kline (vývod 7) správně zapojená; zkontrolujte, zda adaptér správně komunikuje s RS232/USB/Bluetooth a zda LED indikuje komunikaci. Dále zkontrolujte, zda existuje pojistka v obvodu napájení K-line nebo zda není špatný kontakt v konektoru. Pokud hardware vypadá v pořádku, postupujte logicky po krocích:
- Ověřte, že adaptér skutečně komunikuje s PC (přibližný handshake, rychlost baudů, správný COM port).
- Ověřte, jaký protokol a header používá vaše ECU - zkoušejte různé varianty headerů (0x41/0x80 atd.).
- Pokud máte možnost, zkuste jiné SW nástroje, které umí nastavit wakeup interval a protokolové parametry pro ELM327.
- Odešlete dotaz na „freeze frame“ data a live data z ECU - i drobná odchylka teploty, tlaku, napětí paliva napovídá, zda ECU komunikuje.
- Pokud se neobjeví žádný ECU, sledujte sekvence a případně zkuste navázat komunikaci na jinou sběrnici - některé vozy používají CAN, jiné K-line (ISO 9141, KWP2000), RJ45 style headerů.
Podle uvedeného textu se řeší i problematika wakeupu a časování dotazů: „po navázání a iniciaci komunikace ocekava refresh zadosti v jistém wakeup intervalu, a když neposles dalsi zadost vcas, tak povazuje komunikaci za ukoncenou a opet se odmlci.“
Co by mohlo pomoct při Renault a obecně u ECU
Speciálně pro Renault a další evropské vozy bývá klíčové reagovat na wake-up a správný header, protože mnoho ECU vyžaduje specifické sekvence pro zahájení komunikace. Často bývá potřeba robustní diagnostika, která jde nad rámec „připojit a číst kódy“ a zahrnu:
- Hloubková diagnostika elektroniky a palivového systému
- Testování obvodů a obnovy softwaru
- Resetování a kalibrace po případné repasi
Pro rychlé řešení se často doporučuje používat osvědčené diagnostické přístroje a software, které dokážou číst chybové kódy napříč značkami i modely, poskytují „freeze frame“ data a umožní testování jednotlivých obvodů. V některých případech je nutné najít „správnou ECU“ na správné adrese v sběrnici a tuto komunikaci udržet aktivní. ELM327 ti s tím dokáže pomoct z části, ale výsledný úspěch závisí na správné volbě protokolu, headeru a načasování.
Provedení diagnostiky a možné opravy ECU
Diagnostika a opravy ECU bývají komplexní procesy zahrnující hardware a software. Zde je shrnutí postupů, které se často používají v servisních centrech:
- Diagnostika závady: zjištění typu závady (SW/HW), kontrola komunikace s vozidlem, vypsání chybových kódů a jejich „freeze frame“.
- Analýza možnosti opravy: posouzení, zda je jednotka opravitelná, či je nutná výměna či klonování. Rozhodnutí o spojení s ostatními systémy vozidla.
- Oprava hardwaru / softwaru: SW oprava zahrnuje obnovu softwaru, odstranění chyb; HW oprava zahrnuje pájení, výměnu poškozených čipů, opravu konektorů, čištění po vodě.
- Testování jednotky: simulace provozu mimo vozidlo, kontrola komunikace s diagnostikou a všech systémů.
- Vrácení opravené jednotky: balení a odeslání; záruka 12 měsíců.
V praxi je důležité mít zkušenosti napříč značkami a modely. Není vždy stejné, co způsobuje stejný kód u VW a Toyoty. Proto se vyplatí využít široký know-how v diagnostice evropských, japonských a korejských vozů.
Rychlé tipy pro DIY diagnostiku (bez rizika poškození)
- Nechte si načíst co nejvíce dat - „live data“ z ECU a „freeze frame“
- Začněte s nejjednoduššími příčinami: konektory, napájení, pojistky
- Resetujte kód a testujte - pokud se kód vrátí, sledujte hlubší systémovou příčinu
- Používejte relevantní nástroje - OBD-II skenery, čtečky, SW, které podporují wakeup a správné protokoly

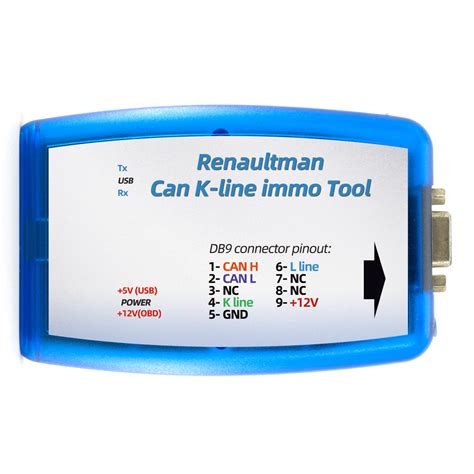

Infografika: Jak funguje ECU a co ovlivňuje diagnostiku
Časté chyby a doporučené kroky při Renault a evropských vozech
V souhrnu nejčastějších problémů s ECU a jejich řešení:
| Kód | Popis závady | Možné řešení |
|---|---|---|
| U0100 | Ztráta komunikace s ECU | Revize CAN sítě, kabeláže, uzemnění |
| P0171 | Chudá směs | Kontrola sání, MAF, netěsnosti |
| P0300 | Random misfire | Test zapalování, vstřikovače, kompresní tlak |
| P0401 | Nedostatečný průtok EGR | Čištění kanálů, výměna ventilu |
| P0420 | Nedostatečná účinnost katalyzátoru | Kontrola a výměna katalyzátoru/lambdy |
Rychlá poznámka: poruchy ECU mohou být dočasné, ale i trvalé; samotné přečtení kódu nestačí. Důležité je vyhodnotit kontext vzniku chyby - teplota, režim motoru, zatížení a další hodnoty. Pravidelná diagnostika při servisní prohlídce nebo před delší cestou pomáhá předcházet vážnějším poruchám a snižuje provozní náklady.
Pokud hledáte spolehlivé řešení pro Renault a další značky, v naší síti servisních partnerů nabízíme komplexní diagnostiku evropských, japonských i korejských vozů, včetně resetů, klonování a oprav řídících jednotek.
Ke světelné nápovědě a cenám opravy ECU
Chcete-li rychlou představu o službách: diagnostika jednotky zdarma, kompletní oprava od 3490 Kč, klonování nebo vyřazení imobilizéru od 3490 Kč. Záruka 12 měsíců, možnost zaslání jednotky poštou a realizace po celé ČR. AKČNÍ CENY OPRAVY - podrobnosti na požádání.
Vysvětlení - co je ECU a jak funguje: Řídící jednotka - mozek vozidla - zpracovává data ze senzorů a řídí klíčové systémy jako chod motoru, převodovku, bezpečnostní systémy a emisní systémy (EGR, DPF, AdBlue). ECU komunikuje s ostatními moduly a zajišťuje jejich správnou funkci. Důležitá je správná diagnostika a vyhodnocení chybových kódů s ohledem na kontext provozu.
Jak diagnostikovat vadnou řídicí jednotku (ECU) bez komunikace
Nezapomeňte sledovat aktualizace a návody pro specifické značky a modely. Diagnostika motoru není jen o načtení kódů, ale o správné interpretaci a správném postupu opravy, aby se předešlo zbytečným zásahům a poškození dalších systémů.
