Článek se zabývá komplexním rozborem problémů spojených s poruchou elektroinstalace a řízení v terénních vozidlech Ford, konkrétně modelu F-3500, s důrazem na chybové kódy, které se mohou objevit při diagnostice. Popisuje stávající symptomy: nefungující nebo nesprávně fungující výstražné směrovky, okamžité rozsvícení stěračů a parkovacích světel po zapnutí zapalování, a trvalou závadu v elektrickém rozvodu, která ovlivňuje komfort a stabilitu řízení.
Identifikace problémů a projevů
- Stále blikajú výstražné smerovky, aj po vypnutí zapalovania, s paralelným zapínáním stierača a stretávacích svetiel.
- Trvale přítomná závada elektroinstalace, bez ohledu na odpojení ovládacích páčok stierača a smeroviek.
- Odpojenie tlačidla výstražných smeroviek nevedie k žiadnej zmene stavu - problém pretrváva.
- Po vypnutí zapalovania zostávajú zapnuté parkovacie svetlá a blikajú výstražné smerovky, stierač ostane v polohe, v akej sa nachádza.
- S odpojením spínača svetla a stierača nedôjde kChange stavu - signály ostávajú nezmenené.
Možné príčiny a logická diagnostika

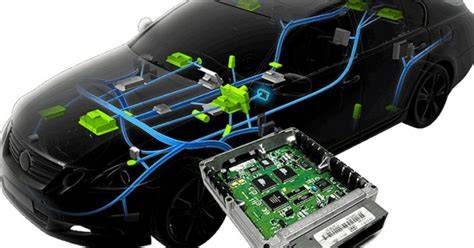

- Chybný BCM (Body Control Module) alebo poruchy v komunikácii s riadiacimi jednotkami v spínačoch a periférii riadenia.
- Problémy s kabeláží od BCM po stĺpik riadenia a spínač svetla - skraty, otvorené spoje, alebo zoxidované kontakty.
- Chyby v elektrickom rozvode zodpovedajúce za moduláciu svetiel, stierača a výstražných smeroviek.
- Neúplné vyhodnotenie signálov z páčok a tlačidiel, prípadne zlyhanie v senzorických okruhoch.
- Rozdielne poruchové stavy spôsobené kombináciou vypnutia zapalovania a trvalým napájaním jednotlivých obvodov.
Postup diagnostiky krok za krokom
- Overiť kompletnú diagnostiku BCM a jeho komunikačné protokoly s ostatnými modulmi vozidla.
- Skontrolovať stav káblov od BCM cez stĺpik riadenia až po spínače svetiel a stieračov; hľadať skraty a otvorené spoje.
- Testovať ovládacie páčky stierača a smeroviek mimo normálneho režimu a bez za korunovaných signálov; overiť či chyby pretrvávajú.
- Skúšať odpojenie jednotlivých obvodov (napr. tlačidlo výstražných smeroviek) a sledovať zmeny v stave systémov.
- Overiť aj mechanické konektory a ich kontakt v oblúkoch riadiacej jednotky a svetelného okruhu.
- Vykonať testy napájania a relé v obvode výstražných smeroviek a stierania, aby sa vylúčila nekorektná inštalácia alebo zlyhanie napájania.
Možné riešenia a opravy
- Vykonať kompletnú kontrolu a repase elektroinstalácie od BCM po posledný spojník; nahradiť poškodené konektory, skontrolovať izoláciu a zobrať vzorky spojov.
- Preskúmať a v prípade potreby vymeniť BCM alebo jeho nadstavby, ak diagnostická diagnostika potvrdí poruchu komunikačného kanálu.
- V rámci opravy zabezpečiť správnu termináciu a zapojenie svetelných a stieračových okruhov, aby zabránili spätným vplyvom na ostatné systémy.
- Skontrolovať tlačidlá výstražných smeroviek a ich mechanické opotrebenie; v prípade potreby ich vymeniť a overiť, že signály sú korektne vysielané do BCM.
- Otestovať všetky svetlá, stierače a parkovacie svetlá po zapnutí zapalovania a počas chodu motora; záznamy odhalia, či sa problém vyskytuje izolovane alebo v kombinácii s inými systémami.
Hinety na prevenciu a dlhodobú spoľahlivosť
- Pravidelná kontrola elektrických spojov a ich opotrebenia, najmä v oblasti stĺpika riadenia a spínačov svetiel.
- Denné vizuálne overenie žiaroviek a relé s cieľom včasného odhalenia abnormálneho správania.
- Prevencia skratu a zhoršeného kontaktu prostredníctvom izolácie a kvalitných konektorov.
V prípade potreby je vhodné zapojiť profesionálny diagnostický nástroj, ktorý dokáže čítať chybové kódy z BCM a ostatných modulov vozidla. Slepé riešenie bez presného stanovenia problému môže viesť k ďalším poruchám alebo k nesprávnemu vyhodnoteniu stavu elektroinštalácie.
Pokud se problém opakuje i po vyzkoušení uvedených kroků, doporučuje se kontaktovat autorizovaný servis a vyžádat si podrobnou diagnostiku s návrhem konkrétních dílů k výměně - zejména pokud jde o BCM, kabeláž a konektory.
