Lambda sonda, známá také jako kyslíkový senzor, je klíčovým prvkem v systému řízení motoru moderních vozidel. Její hlavní funkcí je měřit množství kyslíku ve výfukových plynech a na základě těchto informací řídicí jednotce motoru (ECU) pomáhat optimalizovat směšovací poměr paliva a vzduchu. Správné fungování lambda sondy je zásadní pro efektivní spalování, nízkou spotřebu paliva a dodržování emisních norem.
Vozidla jako Škoda Fabia HTP jsou na správnou funkci lambda sondy velmi citlivá. Moderní spalovací motory jsou navrženy s maximálním důrazem na efektivitu, a to jak z důvodu přísných emisních norem, tak kvůli snižování spotřeby paliva. Data, která lambda sonda sbírá o množství kyslíku ve spalinách, jsou pro řídicí jednotku nezbytná k dosažení optimálního poměru vzduchu a paliva, tedy k dosažení tzv. bohatosti směsi.
Poměr paliva a vzduchu je označen veličinou lambda (λ). V běžných podmínkách je ideální poměr λ = 1, kdy na spálení 1 kg paliva je zapotřebeno přibližně 14,8 kg vzduchu. Pokud je poměr λ < 1, jedná se o tzv. bohatou směs (méně vzduchu), zatímco λ > 1 značí chudou směs (více vzduchu).
Většina moderních automobilů, včetně Fabie HTP, může být vybavena jednou nebo i více lambda sondami. Jedna sonda se obvykle nachází před katalyzátorem a další za ním. Sonda před katalyzátorem pomáhá řídicí jednotce optimalizovat složení směsi, zatímco sonda za katalyzátorem slouží k monitorování jeho účinnosti.
Jak se projevuje vadná lambda sonda?
Vadná lambda sonda může způsobit celou řadu problémů, které se negativně projeví na chodu motoru a spotřebě paliva. Mezi nejčastější příznaky patří:
- Nepravidelný chod motoru: Motor může kolísat na volnoběh, ztrácet výkon nebo reagovat opožděně na sešlápnutí plynového pedálu. V některých případech se motor může přepnout do nouzového režimu, což znamená omezený výkon.
- Zvýšená spotřeba paliva: Jedním z nejvýraznějších projevů je náhlé a zjevné zvýšení spotřeby paliva bez zjevné příčiny. Řídicí jednotka bez správných dat nedokáže dávkovat palivo efektivně, což vede k jeho plýtvání. Tento nárůst spotřeby je patrný zejména ve městském provozu.
- Rozsvícení kontrolky „Check Engine“: Toto je jedno z nejčastějších a nejjasnějších varování. Řídicí jednotka zaznamená nesprávné hodnoty z lambda sondy a upozorní na problém rozsvícením kontrolky na palubní desce. V některých případech může auto nahlásit i konkrétní chybový kód, například z řady P0130 až P0141.
- Problémy se startováním: V extrémních případech může vadná lambda sonda ovlivnit i startování motoru, neboť řídicí jednotka nemusí být schopna vypočítat správný poměr paliva a vzduchu pro nastartování.
- Černý kouř z výfuku nebo zápach nespáleného benzinu: Tyto projevy signalizují nedokonalé spalování paliva, kdy část paliva uniká nespálená do výfukového systému.
- Neúspěšná emisní kontrola: Vadná lambda sonda je častou příčinou neprojití technickou kontrolou emisí.
Princip funkce a konstrukce lambda sondy
Lambda sonda funguje na principu měření rozdílu koncentrace kyslíku mezi výfukovými plyny a vnějším vzduchem. Senzorovým prvkem je obvykle keramický válec (často na bázi oxidu zirkoničitého), který je zevnitř i zvenčí pokryt porézními platinovými elektrodami a chráněn kovovou gázou.
Na základě rozdílu v obsahu kyslíku mezi výfukovými plyny a okolním vzduchem vytváří sonda napětí nebo mění svůj elektrický odpor. Tyto informace jsou následně odesílány do řídicí jednotky motoru (ECU).
Topné těleso lambda sondy
Senzory lambda sondy fungují efektivně pouze při dosažení určité provozní teploty, obvykle kolem 316 °C. Proto většina moderních lambda sond obsahuje integrované topné těleso, které zajišťuje rychlé zahřátí keramického hrotu po nastartování motoru. Starší sondy bez topného tělesa se ohřívaly pouze pasivně pomocí výfukových plynů, což znamenalo delší dobu pro dosažení plné funkčnosti a potenciální problémy s měřením při studeném motoru.
Počet vodičů
Lambda sonda může být připojena pomocí různých počtů vodičů. Nejčastěji se setkáme se čtyřmi vodiči: dva pro výstupní signál sondy a dva pro napájení topného tělesa. Někteří výrobci však mohou využívat kovové pouzdro sondy jako uzemnění pro signálový prvek, což vede k třívodičovým variantám. Starší sondy bez topných těles měly obvykle jeden nebo dva vodiče.

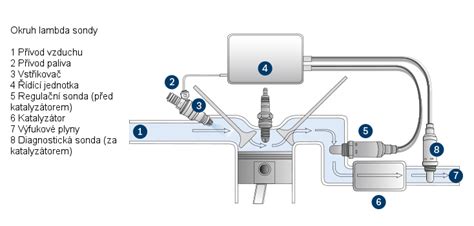

Umístění lambda sondy ve výfukovém systému
Lambda sonda je obvykle našroubována do závitového otvoru ve výfukovém systému. U vozidel s katalyzátorem se sonda nachází ve výfukovém potrubí, typicky za sběrným výfukovým potrubím a před katalyzátorem.
Nová vozidla, která musí splňovat přísnější emisní předpisy, jsou často vybavena dvěma lambda sondami - jedna před katalyzátorem a druhá za ním. Sledování signálů z obou sond umožňuje řídicí jednotce nejen optimalizovat směs, ale také kontrolovat účinnost samotného katalyzátoru.
Diagnostika a řešení problémů s lambda sondou

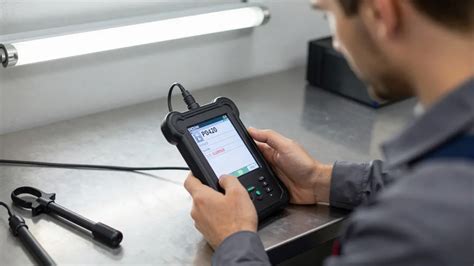

Diagnostika vadné lambda sondy může probíhat několika způsoby. Nejspolehlivější metodou je použití diagnostické OBD čtečky, která umožní načíst chybové kódy z řídicí jednotky motoru. Tyto kódy mohou přímo ukazovat na problém s lambda sondou (např. P0130-P0141).
Další možností je měření osciloskopem, které dokáže zobrazit aktuální hodnoty ze sondy a zhodnotit, zda pracuje správně (např. zda napětí osciluje mezi 0,1 a 0,9 V) nebo je „zamrzlá“ na jednom extrému. Některé servisy mohou provádět i test stárnutí lambda sondy.
Postup při podezření na vadnou sondu
- Kontrola chybových kódů: Pomocí OBD diagnostiky načtěte chybové kódy.
- Analýza dat: Na základě načtených kódů a případněLive dat z řídicí jednotky posuďte závažnost problému a identifikujte konkrétní sondu (pokud je jich více).
- Vizuální kontrola: Zkontrolujte stav kabeláže a samotné sondy, zda nejsou mechanicky poškozené.
- Test funkčnosti: Pomocí osciloskopu nebo diagnostického nástroje ověřte reakci sondy.
- Výměna sondy: Pokud je sonda vadná, je nutné ji vyměnit. U moderních vozů s více sondami je důležité vyměnit pouze vadnou sondu.
Kdy je třeba vyměnit lambda sondu?
Životnost lambda sondy se obvykle pohybuje kolem 100 000 až 160 000 najetých kilometrů. U starších typů sond bez výhřevu může být tato životnost kratší, kolem 80 000 km. Tyto hodnoty jsou však pouze orientační a skutečná životnost závisí na mnoha faktorech, jako je kvalita paliva, styl jízdy nebo celkový stav motoru.
Lambda sonda může selhat i dříve, zejména pokud je vystavena nečistotám, oleji nebo nesprávnému palivu. Dlouhodobé zanedbání problému s vadnou lambda sondou může vést k vážnějšímu poškození dalších komponent, zejména katalyzátoru, jehož výměna je finančně náročná.
Příčiny poruchy lambda sondy
K poruše lambda sondy může dojít z několika důvodů:
- Vniknutí vody nebo oleje: Tyto látky mohou poškodit keramické části sondy nebo její elektrické kontakty.
- Vliv soli a bláta: Zejména v zimních měsících mohou agresivní látky na silnicích negativně ovlivnit stav sondy a jejího okolí.
- Kvalita použitého paliva: Nekvalitní palivo může obsahovat příměsi, které zkracují životnost sondy.
- Usazování sazí: Saze a karbonové usazeniny na keramické části mohou omezit její funkci.
- Mechanické poškození: Vzhledem k umístění ve výfukovém systému může dojít k nechtěnému mechanickému poškození.
- Problémy s kabeláží: Častým problémem, který může imitovat vadnou sondu, je poškozená nebo zkorodovaná kabeláž. Například vniknutí vlhkosti do kabeláže může způsobit problémy.
Cena a výměna lambda sondy
Cena náhradní lambda sondy se může výrazně lišit v závislosti na značce vozidla, modelu, typu sondy a výrobci náhradního dílu. U běžných vozidel se ceny pohybují zhruba od 1 000 Kč do 10 000 Kč. Výměna lambda sondy je poměrně běžný servisní úkon, který zvládne většina autoservisů.
V případě vozů Fabia HTP je důležité zjistit, zda má vozidlo jednu nebo dvě lambda sondy, neboť to ovlivní cenu opravy. Některé motory (např. 1.4 16V) mohou mít dokonce dvě sondy a dva katalyzátory.
Výměnu lze provést i v domácích podmínkách s použitím speciálního nástrčkového klíče. Před montáží nové sondy je doporučeno nanést na závit mazivo pro snadnější montáž a pozdější demontáž.
Emulátor lambda sondy
V některých případech se jako řešení problému s vadnou lambda sondou používá emulátor lambda sondy. Jedná se o zařízení, které „ošidí“ řídicí jednotku tím, že simuluje správné hodnoty ze sondy. Emulátor je namontován mezi sací potrubí a druhou sondu a prodlužuje vzdálenost mezi snímačem a výfukovými plyny, čímž snižuje jejich koncentraci. Toto řešení sice může zhasnout kontrolku motoru, ale neřeší problém zvýšených emisí a neřeší příčinu problému.
