Úvod a souvislosti s tématem
Zdravim mam problem nejde mi diagnostická zásuvka. Nelze se vubec připojit, led na kabelu svítí ale nepřipoji se. V servisu se jim to tez nepovedlo. Nevite nekdo co stim? Ked mu svieti ledka na kabli, tak poistka by mala byt OK- ci nie ? diky za rady zitra zkusim rozebrat palubku a kouknout na ty piny. a ta pojistka je kde? Mala by to bit poistka. hodnota 7,5A. tak sem to proměřil ten pin 16 a jde tam normalne proud 12v. Skontroluj si aj ukostrenie zasuvky. To ti nejde vůbec zásuvka?
Obecná diagnostika a první kroky
- Jednou z častých příčin bývá problém s napájením a zemi v OBD zásuvce. Pokud svítí LED na kabelu, ale diagnostika nepožaduje spojení, zkontrolujte pojistky a ukostření zásuvky.
- Podle zkušeností uživatelů bývá problém často vyřešen dočasným odpojením baterie na pár minut a opětovným připojením - tím se „načte“ řídicí jednotka a naváže komunikaci.
- V některých případech pomůže i kontrola a případná výměna pojistky SB3, SB16 a jejich obvodů, jelikož na SB16 bývá napájení i dalších subsystémů (např. řídících jednotek).
Problémy s komunikací a jejich specifika

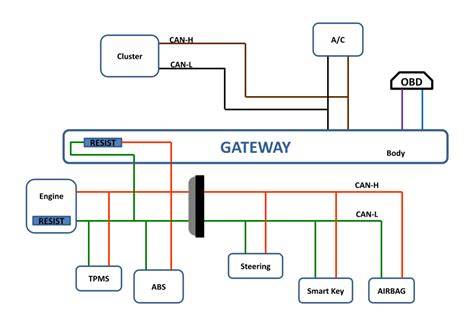

Ano, u některých Fabii II. generace se mohou vyskytnout potíže s komunikací po CAN sběrnicích a K-linkě. Ve výkladu diagnostiky se často ukážou následující body:
- CAN sběrnice bývá relativně odolná vůči rušení, protože logické hodnoty se určují podle rozdílu napětí mezi CAN High a CAN Low; rušení se tedy promítá méně výrazně než na K-linku.
- K-linka pracuje po jednom vodiči s logickou hierarchií 12V pro logickou 0 a 0V pro logickou 1, což z něj činí citlivější vstup na rušení a vyžaduje čisté signály pro správnou komunikaci.
- V některých případech rušení pochází z elektroinstalace motoru, zapalování, či dokonce z výfukového systému (např. z ucpaného katalyzátoru).
COMO PROBAR EL CAN BUS CON MULTIMETRO
Podrobný případ Škoda Fabia a zjištěné závady
U některých Fabii se podaří navázat komunikaci v klidových podmínkách, ale za provozu motoru dojde k rušení a ztrátě komunikace. Při podrobném popisu byly klíčové následující kroky:
- Kontrola spínaného napájení řídící jednotky motoru a napájení dalších komponent (přemostění 15tky, SB3, SB16 atd.).
- Diagnostika pokračovala přes zapojení a přemostění na ECU, test startu s přemostěným napájením a zapojení dalších kabelů, až po konečné potvrzení napájení a komunikace.
- Postupně se ukázalo, že problém nemusí být vždy v programové části, ale i v mechanických částech a v samotné elektrotechnice senzorů a spínacích prvků.
Často popisované scénáře a jejich řešení
Jedna z uvedených zkušeností popisuje, že po několika pokusech a vyřešených hlavních napájeních se podařilo načíst jednotku a navázat komunikaci - ale jen na krátko. Následně se ukázalo, že rušení vzniká na zapalovací soustavě.
Další zkušenosti ukazují, že po výměně zapalovacích svíček a odstranění rušení z rozvodů se podařilo komunikaci udržet a diagnostiku provádět bez problémů. Frekvence rušení se pohybovala zhruba od 10 kHz do 1 MHz, což lze spolehlivě zachytit moderními osciloskopy.
Praktické kroky pro čtenáře s podobným problémem
- Ověřte stav pojistek SB3, SB16 a hlavních napájecích větví včetně kostření zásuvky OBD.
- Odpojte na pár minut baterii a zkuste znovu načíst jednotku - často to provede restart diagnostiky a nadefinuje komunikaci.
- Pokud máte diagnostické nástroje (VAG-C DIN/Kompatibilní), proveďte testy na CAN sběrnicích a zkontrolujte, zda se objevují rušení napájení při běžícím motoru.

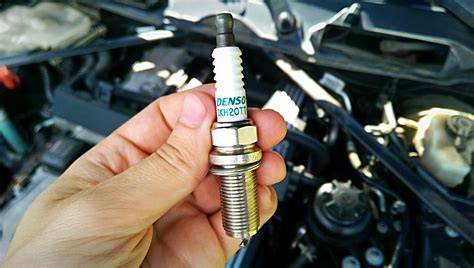

- Zkontrolujte a případně vyměňte zapalovací svíčky, jelikož prasklá svíčka byla v některých případech příčinou rušení v signálu všech systémů.
- Pokud problém přetrvává, zvažte měření tlaku a průběhů na sacím potrubí a snímačů polohy škrticí klapky - někdy bývá závada v řízení paliva a timingu, nikoliv v komunikačních sběrnicích.
Detaily měření a závěry z případové studie Fabie
V popsaném případě se ukázalo, že rušení pochází z zapalovací soustavy a po výměně svíček motor opět běží bez problémů. Testy zahrnovaly dynamické měření osciloskopem a spektrálním analyzátorem s kanály pro napájení a ukostření panelu přístrojů a pro CAN sběrnice. Po výměně svíček a odstranění rušení v obvodech se signál CAN stabilizoval a diagnostika mohla pokračovat bez dalších výpadků.
