V tomto článku shrnuji praktické zkušenosti a postupy, které se týkají výměny lanovodů (lanek) ruční brzdy u Fordu Escort Mk4 (vč. kombi), demontáže bubnu, přístupu skrz tunel ruční brzdy a řešení problémů se západkou a samoštělem. Text je sestaven z reálných popisů a rad z diskuzí, doplněných vysvětlujícími mezivětami tak, aby povědomí o postupu bylo co nejsrozumitelnější.
Proč je důležité znát správnou délku lanovodů
Když člověk zkoumá nabídky v e-shopech, zjistí, že se obvykle nabízí 2-3 typy lanovodů, které se liší údajem délky, ale výrazně se mohou lišit i cenou (např. 1300, 1700, 1900 Kč). Obrázky často chybí nebo nejsou v dostatečném rozlišení, takže nelze porovnat detaily zakončení nebo uchycení. Z toho důvodu je důležité přesně vědět, jaký díl potřebujete - nejen podle obecného typu vozidla, ale ideálně podle identifikátoru karoserie/podvozku.
Identifikace správného dílu podle VIN
Na některých fórech je popis, jak z VIN zjistit číslo karoserie (nebo podvozku): údajně 6 posledních číslic VIN by měl být údaj čísla karoserie. Z praxe je však vidět, že čísla dílů dodávaná či uváděná v inzerátech bývají 8místná, což může uživatele mást. Pokud máte z VIN posledních 8 číslic například X810 9855, někteří prodejci podle toho doporučí konkrétní délku lanovodu (např. 1593 mm nebo 1592 mm). V diskuzích často dochází ke sporu i o 1 mm rozdílu - prodávající obvykle nabízí nejdražší variantu (např. 1593 mm).
Praktické měření starého lanka

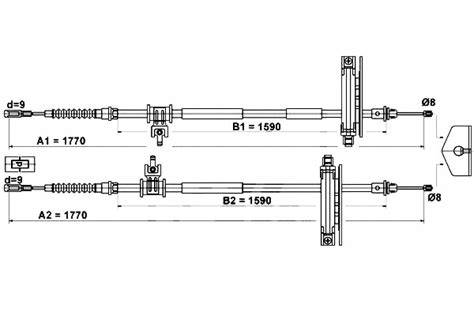

Mnohým se při demontáži staré součásti podaří naměřit jinou délku, např. 1600 mm nebo i více - to může být způsobeno tím, že se lanko během provozu „vytáhlo“. Proto před nákupem nového lanovodu doporučuji demontovat a přesně změřit staré lanko (celkovou délku, délku pláště bovdenu a délku volného konce). Rozdíl mezi délkou samotného lanka a délkou bovdenu je často příčinou nejasností v nabídkách (některé e-shopy uvádějí dvakrát rozměry: celková délka / délka bovdenu).
Co je potřeba pro výměnu - nářadí a příprava
- zvedák nebo rampy pro zajištění přístupu ze spodku vozu;
- základní sada klíčů a hlavic;
- šroubovák pro demontáž plastových rámečků kolem páky ruční brzdy;
- drát pro zavěšení výfuku po odháknutí (pokud bude třeba uvolnit prostor pod vozem);
- nové lanovody nebo jednotlivé drobné díly (samoštěl, lanko u páky, koncovky) - podle zjištěné závady.
Kroky výměny lanek ruční brzdy u Escortu Mk4
- Odpojte a sundejte zadní buben - zadní buben se často sundává přes středovou matici pod krytkou; při tom je vhodné doplnit mazivo do ložiska zadního kola.
- Demontujte plastové krytky v interiéru kolem páky ruční brzdy - okrasné rámečky po stranách je nutné sundat a poté rozdělit horní a spodní díl (gumové části) pomocí šroubováku.
- V tunelu ruční brzdy vycvakněte plastové spony pouzdra lan - lanka jsou na tunelu nacvaklá, uvolníte je z horní části, ale aby se lanka vytáhla a nasadila nová, většinou musíte pracovat i ze spodku auta.
- Zvedněte vozidlo a uvolněte výfuk - stačí odháknout zadní a střední díl a zavěsit je níže na drát, čímž získáte přístup pod žáruvzdorný plech, který kryje lanovody.
- Pod žáruvzdorným plechem jsou lanovody upevněny po obvodu na maticích - odšroubujte, vytáhněte stará lanka a nasaďte nová opačným postupem.
- V bubnu uvolněte lanko z uchycení, vycvakněte ho z páky a provlékněte nové lanko přes připravený otvor na bubnu.
- Po montáži lanek postupujte opačně: upevněte plech, připojte výfuk, nasaďte buben a dotáhněte středovou matici; v interiéru znovu nasaďte kryty kolem páky.
Další běžné závady a jejich řešení
Časté selhání je prasknutí nebo opotřebení lanka, které vede k tomu, že ruční brzda nefunguje správně (např. neblokuje kolo) nebo se zlomí maličký háček na konci lanka u západky. Tento háček bývá litinový a praská poměrně často - jedná se o konstrukční slabinu. Uživatelé v diskuzích doporučují řešení buď výměnou za originální Ford díl, nebo za upravený díl z dovozu (např. frézovaný díl z Číny).
Utržení tenkého lanka u mechanizmu odjišťování páky (lanko dlouhé ~30-40 cm, průměr cca 0,5 mm) je běžné. Někteří řeší nouzově náhradou z kolek brzd jízdního kola (s koncovkami), které je možné upravit a spojit kovovým válečkem. Při takovém řešení je nutné dbát, aby spoj lanek nemohl zachytávat mechanismus ruční brzdy při pohybu.
Samoštěl (samoštel) a jeho dostupnost
Pokud jde o samoštěl, často ho nabízí pouze autorizovaný servis Fordu; v diskuzích je zmíněno, že ostatní prodejci nemusí sáhnout. Proto je rozumné předem ověřit dostupnost u Fordu nebo v autodílnách, případně na vrakovištích. Pro ceny platí, že originální díly bývají dražší než aftermarket nebo díly z dovozu.
Praktické tipy z praxe
- Při skládání mějte uvolněnou páku ruční brzdy na maximum, nastartujte a stlačte brzdový pedál na doraz - u některých systémů (např. Lockheed MK1 bez ABS) se samostavy správně nastaví až po této operaci, teprve potom dolaďujte páku.
- Při výměně lanek na rampě nebo zvedáku nepotřebujete sundávat kolo ani další velké díly - výjimkou je případný přístup k bubnu či odstranění výfuku.
- U měnění jen jednoho zadního lanka je vhodné zvažovat výměnu obou, protože asymetrie může způsobit nerovnoměrné seřízení nebo další problémy.

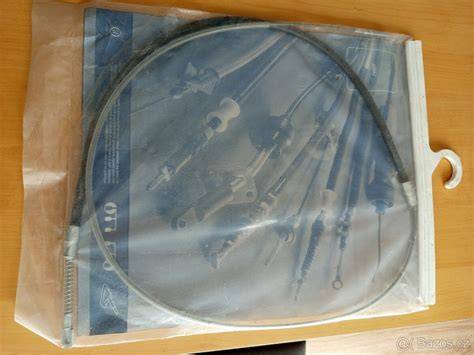

- Při hledání nových lanek porovnávejte nejen celkovou délku, ale také délku bovdenu a tvar koncovek - to je častou příčinou nesedících náhradních dílů.
- U drobného lanka od odjištění páky: demontujte horní část krytu páky (sundání okrasných rámečků a oddělení dílů) pro přístup k místu napojení.
Časté otázky z diskuzí
Proč se v eshopech liší rozměry lanek?
Protože jedny rozměry mohou udávat délku samotného lanka a jiné délku pláště bovdenu; navíc existují varianty pro levou/pravou stranu s různými délkami. Rozdíl může být i podle výrobce (Bendix/Lockheed atd.).
Kolik stojí samoštěl a kde ho koupit?
Samoštěly bývají nabízeny převážně u Fordu a v autorizovaných servisech; ceny originálních dílů jsou vyšší. Někteří uživatelé našli levné náhrady v zahraničních e-shopech (Čína) nebo na vrakovištích.
Jak sundat buben pro výměnu lanka?
Zadní buben se obvykle sundává přes středovou matici pod krytkou. Po sundání můžete doplnit mazivo do ložiska. Odvzdušnění není potřeba, pokud nikde nezasahujete do tlakových vedení.
Trik s instalací lanka parkovací brzdy na bubnové brzdy
Tabulka: přehled kroků a tipů
| Krok | Co udělat | Tipy |
|---|---|---|
| 1 | Sundat buben | Odstranit středovou matici, doplnit mazivo do ložiska |
| 2 | Demontáž krytu páky | Sundat okrasné rámečky, páku rozdělte šroubovákem |
| 3 | Uvolnění lanek v tunelu | Zvednout auto, odháknout výfuk, sejmut plech, odšroubovat matice |
| 4 | Nasazení nových lanek | Zkontrolovat koncovky a délky (lanko vs. bovden), postup opačný |
| 5 | Seřízení | Uvolněná páka + sešlápnutý pedál, potom dolaďte páku |
Co dělat, když je prasklý háček nebo velmi tenké lanko v páce
Prasknutí litinového háčku na západce je běžné. Řešení může být:
- výměna originálního dílu u Forda;
- pořízení upraveného dílu (např. frézovaný z dovozu);
- dočasná nebo nouzová oprava pomocí náhradního lanka z jízdního kola a spojení pomocí kovového válečku - pozor na funkčnost a bezpečnost, zajistěte volný chod bez zachytávání.
Shrnutí praktických doporučení
Před nákupem nových lanek vždy demontujte a přesně změřte staré díly (celková délka, délka bovdenu, tvar koncovek). Pokud je po ruce VIN, může pomoci, ale u Escortu Mk4 se objevují rozdílné interpretace čísel; proto raději ověřte díl i podle fyzického provedení. Při montáži postupujte systematicky: nejdříve přístup odspodu (výfuk), uvolnění plechu, sundání bubnu tam, kde je to potřeba, a až poté manipulace s lanky v tunelu. Pokud se jedná o prasklý háček nebo lanko u páky, někdy je možná levná náhradní oprava, ale dlouhodobě je bezpečnější použít kvalitní nebo originální díly.
Doufám, že tyto souhrnné rady a konkrétní kroky pomohou při výměně lanovodů ruční brzdy u Ford Escort Mk4 - a poslouží i dalším účastníkům diskuzí, kteří podobně tápou nad délkami a variantami náhradních dílů.
