Preměření a diagnostika problémů s palivovým okruhem bývá často ovlivněna kombinací elektrických spojů, pojistek, relé a samotných konektorů. Vstupní body do napájení palivového okruhu a imobilizéru se mohou lišit v závislosti na konkrétním provedení vozu, i když princip zůstává stejný: jedná se o uzly, které lze měřit bez demontáže a srozumitelně určují místo závady na trase.
Obecné schéma hlavních uzlů napájení palivového okruhu
- Pojistka palivového čerpadla (obvykle v pojistkové skříňce) - často před relé; její funkčnost i průchodnost bývá klíčová pro napájení čerpadla po zapnutí klíčku.
- Relé palivového čerpadla - aktivuje napájení čerpadla po sepnutí spínací polohy klíče (2. poloha).
- Kabeláž a konektory vedoucí od pojistky/relé k palivovému čerpadlu a k měřiči paliva.
- Konektor palivového čerpadla u nádrže - čtyři kontakty (dva napájecí pro čerpadlo a zbytek pro měřič paliva a kostru).
- Imobilizér (PATS, transponder) - někdy integruje průchod signálů do palivového systému; jeho vliv bývá cílený na startování při komunikaci s řídicí jednotkou.
V praxi se ukazuje, že nejčastějšími problémy bývají špatný kontakt, korodované spoje, zoxidované nebo studené spoje v pojistkovce a na konektorech, případně nevhodné dimenze kabeláže vedoucí k čerpadlu. Z výpisu zkušeností z diskuzí vyplývá, že čerpadlo samotné bývá funkční, když je průchod napětí a proudu dostatečný, a problém často leží v trase napájení v pojistkovce.
Diagnostika a praktické kroky pro váš případ
- Potvrďte napětí na jednotlivých kontaktech konektoru palivového čerpadla pod zadními sedadly. Na základě uvedených zkušeností lze uvést, že kontakty A a B bývají přívodní pro napájení čerpadla a měřič paliva; kontakty C a D bývají kostrou. Při dlouhodobém měření naleznete, že kontakt B často ukazuje 12 V, zatímco kontakt A 8-12 V, v závislosti na stavu spojů a zátěži obvodu.
- Ověřte, zda pojistkovka (pojistka 33) je skutečně spojena s trvalým napětím a zda je relé správně integrováno do řetězce: pojistka - relé - palivové čerpadlo.
- Pokud čerpadlo nepracuje po přímém propojení na baterii, proveďte test: připojte čerpadlo přímo na baterii (přes vhodný kabel a pojistku) a sledujte, zda zabzučí. Tento test ověřuje, že problém není ve čerpadle samotném, ale v trase napájení.
- Pokud čerpadlo běží při přímém připojení, zaměřte se na proudový průtok; je možné, že na některém kontaktu V/V nedojde k dostatečnému průtoku kvůli zúženým kontaktům nebo studeným spojům.
- Vymontujte pojistkovku jen tehdy, pokud je to nezbytné a bezpečné; pečlivě si poznamenávejte polohu kontaktů a čísla pojistek, aby nedošlo k nekonzistenci v zapojení.
V konkrétním vlákne se potvrdilo, že chyba byla v špatném spojení v pojistkovce. Po pře pájení/opravení spojů čerpadlo opět fungovalo i při neúplném napájení. Zkušenosti ukazují, že řešení bývá často v nespolehlivém kontaktu nebo vlhkých/spálených spojích v pojistkovce.

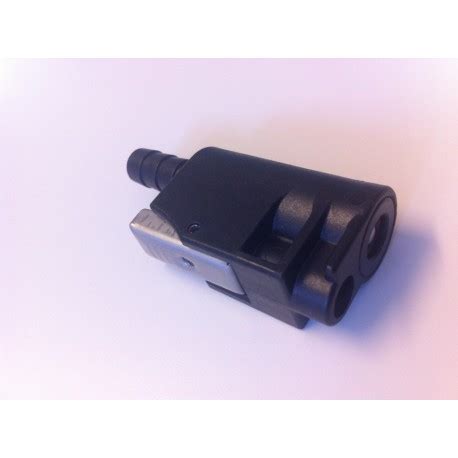

Konektor palivového čerpadla - praktické poznámky k identifikaci
Podle popisaných zkušeností se na konektoru u nádrže nacházejí dva pozitivní kontakty (A a B) a dva negativní (C a D). Při testování je vhodné sledovat, zda:
- Kontakty A a B se při zapnutí klíče probouzejí různým způsobem; napětí může být na jednom z kontaktů trvale 12 V, na druhém různě 8-12 V.
- Čerpadlo je napájeno přes kontakt B (který vede k měřiči paliva) a kontakt D (kostra/negativní spoj). Při přímém propojení baterie s kontaktem B a D čerpadlo běží.
- Napětí na kontaktech C a D bývá spojeno se zemí (kostra). Nízké napětí na A by mohlo svědčit o problému v pojistkové cestě, zatímco plné napětí na B, ale nízký proud, indikuje zúžený průchod v drátovém nebo spojovacím místě.
Je důležité si uvědomit, že konkrétní barevné značky vodičů a rozhraní mohou mezi jednotlivými ročníky a verzemi mírně kolísat, proto je nezbytné ověřit aktuální zapojení ve schématu pro vaše konkrétní vozidlo. Výše uvedené body vycházejí z praktických zkušeností uživatelů a popisů zapojených uzlů.
Imobilizér, PATS a startování
Imobilizér (čip v klíči) hraje roli při startování; v některých konfiguracích může být napájení palivového čerpadla ovlivněno i jeho komunikací s řídící jednotkou. V popisech se objevují varianty, kde imobilizér ovlivňuje tok signálů do palivového okruhu, ale často hlavní příčinou problémů bývá samotný kontakt nebo pojistkovka, a nikoli imobilizér samotný.
Tipy pro práci na voze bez ohrožení bezpečnosti
- Pracujte s vyjádřeným zabezpečením vozu proti krátkému spojení; vypněte akumulátor, pokud provádíte trvalé zásahy do elektrické soustavy.
- Přesné označení a popis kontaktů na konektoru je zásadní; používejte foto dokumentaci pro pozdější rekonstrukci spojů.
- Při demontáži pojistkové skříňky sledujte upevnění a pájky; některá provedení používají různé pojistkové packy, které je nutné zvlášť odlišně vyjmout.
Krátká poznámka o vizuálním usnadnění

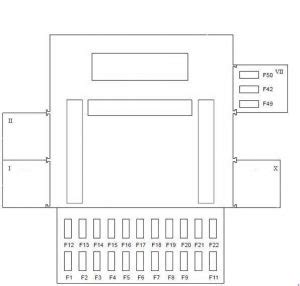

Pro zvyšování informativnosti lze pořídit schéma zapojení pojistkové skříňky a palivového okruhu (centrál a základní uzly) a doplnit do článku do praktických bodů. V některých modelech Fiesty Mk4 existují dva hlavní fuse-box typy (centrální a motorový), ze kterých lze vyčíst rozměry a polohy jednotlivých pojistek.
V ideálním případě by mělo být uvedeno, jaké číslo pojistky odpovídá kterému uzlu, a jaké proudové hodnoty jsou pro jednotlivé obvody doporučeny.
Možnosti náhrady a praktické poznámky z fóra
Diskusní vlákna ukazují, že v případě téměř všech modelů Fordu, včetně Escorta a Focusu, je často nutné ověřit celkové zapojení pojistkovky a jejího vedení, protože problém bývá v kontaktu, spojeních nebo v samotné pojistkové skříni. V některých případech je nutná výměna celé pojistkové skříňky. Důležité je také ověřit, zda je spínač palivového čerpadla správně zajištěn proti samovolnému opuštění pozice a zda je zapojení v souladu s variantou bez imobilizéru a s imobilizérem.
