Článek vychází z diskuze o tom, jak v Galaxi I s motorem 2.0 DOHC najít kryt pojistek pod volantem a získat schéma zapojení jednotlivých pojistek a relé. Současně se dotýká témat jako rozmístění pojistkové skříňky, relé klimatizace a obecné postupy při kontrole elektrických obvodů vozu.
Proč je důležité mít správné schéma a kryt pojistek
Přístup k originálnímu schématu pomáhá identifikovat, která pojistka chrání konkrétní obvod, a usnadňuje výměnu poškozených pojistek či relé. Nedostupný kryt nebo chybějící dokumentace často způsobují nesprávné dohady a zbytečné demontáže.
Hledání krytu pojistek pod volantem a míst schématu
V některých verzích Ford Galaxy I bývá kryt pojistek umístěn pod volantem v oblasti napojení na palubní desku. V jiných konfiguracích je skříňka s pojistkami v motorovém prostoru či v oblasti intuitivně přístupné po otevření panelu. pokud chybí kryt, lze často najít návod v návodech“ Jak na to“ nebo v uživatelské publikaci k vozidlu, i když uživatel uvádí, že v jeho případě nebyly odkazy na pojistky dostupné.
Rozmístění pojistek a relé v Ford Galaxy I 2.0 DOHC
V koncepci Galaxy I pro motor 2.0 DOHC bývá systém pojistek a relé rozdělen na několik bloků: pojistková skříň v motorovém prostoru a další v interiéru. Při kontrole klimatizace se často zmiňuje, že relé klimatizace může být v různých úrovních panelu s relé; někteří uživatelé uvádějí odlišné konstrukce v různých ročnících a výbavách. V praxi se doporučuje zkontrolovat relé klimatizace pod krytem pojistek a vyjmout panel s relé, aby bylo možné dohledat konkrétní relé odpovídající danému obvodu.
Praktické postupy při identifikaci relé a pojistek
Odemkněte dva háky na stranách pojistkové skříňky, zvedněte vnitřní stranu a vyjměte kryt pro lepší přístup k relím a pojistkám. Spodní část skříňky obvykle obsahuje hlavní pojistky a klíčové relé napájení. Při výměně pojistek vždy používejte náhradní pojistky se stejnou ampérovou hodnotou, aby nedošlo k poškození elektrických systémů.
Další zmínky v komunitě ukazují, že v některých modelech se relé klimatizace nachází v motoru vedle plnění kapaliny do posilovače řízení, což může být užitečné hledat při problémovém chodu klimatizace. Vynořují se také poznámky o tom, že v různých ročnících Galaxy a podobných modelů (např. VW Sharan) mohou být relátka rozmístěna odlišně, což vyžaduje specifickou lokální diagnostiku pro konkrétní vůz.
Vizualizace a doprovodné prvky pro lepší orientaci

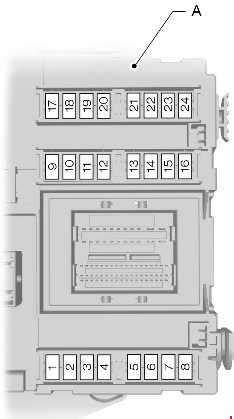

Obrázky a schémata pojistkové skříňky pomáhají rychleji určit polohu jednotlivých pojistek a relé. Při použití vizuálních materiálů dbejte na přesnost popisu a kompatibilitu s vaším ročníkem a verzí vozu.
Motor Ford Galaxy 2.0i
Možnosti doplňkové dokumentace a praktické tipy
Pokud není k dispozici kryt s etiketami, lze často dohledat popisy obvodů v uživatelských příručkách a publikacích typu „Jak na to“. Při hledání informací je užitečné ověřit rok výroby a výbavu vozu, protože rozmístění relé a pojistek se může lišit. Při opravách elektriky si připravte nářadí a ujistěte se, že je baterie odpojena, aby nedošlo k náhodnému short-circuitu.
Tabulka: shrnutí rozmístění a tipů
| Oblast | Co hledat | Tip |
|---|---|---|
| Pojistková skříň pod volantem / interiér | Pojistky a relé | Odpojte baterii a demontujte kryt pro lepší přístup |
| Motorový prostor | Hlavní pojistky, relé klimatizace | Podívat se na označení na krytech |
| Klimatizace | Relé klimatizace, kompresor | Ověřit správnou funkci relé a napájení |
