Geometrie kol, často označovaná jako „rozval-sbíhavost“, patří mezi servisní úkony, které řidiči často odkládají. Auto přece jede rovně, tak proč něco řešit? Problém je, že špatná geometrie se nemusí projevit hned výrazně. Přesto může způsobovat rychlé opotřebení pneumatik, horší ovladatelnost i vyšší spotřebu. Tady jsou jasné signály, že je čas geometrii zkontrolovat.
Příznaky špatné geometrie a problémy s nápravou
Auto táhne do strany. Pokud musíte na rovném úseku lehce držet volant vytočený, aby auto jelo rovně, je to typický příznak špatné geometrie. Auto může táhnout doleva nebo doprava, reagovat nestabilně při vyšší rychlosti nebo být citlivé na nerovnosti. To není jen otázka komfortu, ale i bezpečnosti.
Nerovnoměrně sjeté pneumatiky. Jedním z nejčastějších příznaků je nerovnoměrné opotřebení pneumatik. Můžete si všimnout většího sjíždění vnitřní nebo vnější hrany, „zubatého“ vzorku nebo rychlejšího opotřebení jedné nápravy. Špatná geometrie dokáže zničit nové pneumatiky během několika tisíc kilometrů.
Volant není rovně. Jedete rovně, ale volant je lehce natočený? To je další typický signál. Správně nastavená geometrie znamená, že při jízdě rovně je volant ve středové poloze.
Horší stabilita při vyšší rychlosti. Pokud auto při vyšší rychlosti „plave“, působí nestabilně nebo reaguje nervózně, může být příčinou právě špatná geometrie. Správné nastavení má přímý vliv na stabilitu vozu, brzdnou dráhu a přesnost řízení.
Specifika sbíhavosti a odklonu (u Ford Mondeo IV)
Sbíhavost kol označuje úhel mezi podélnou osou vozidla a středovou rovinou pneumatik. Je nesmírně důležité, aby se během pravidelného a odborného seřízení geometrie kol nastavily hodnoty podle specifikací výrobce. V opačném případě může dojít k abnormálnímu opotřebení pneumatik a dalším technickým problémům.
„Sbíhavost kol je v horním pohledu úhel mezi podélnou osou vozidla a středovou rovinou kola. Je považena za pozitivní, když jsou přední okraje ráfků blíže k sobě než zadní. U vozidel s pohonem předních kol se přední kola většinou nastavují mírně rozbíhavě. Kola nastavená zcela rovnoběžně by vibrovala a smýkala po vozovce, což by zhoršilo řízení a nadměrně zatěžovalo mechanické prvky řízení. Proto je nutné nastavit sbíhavost podle údajů výrobce, což zlepšuje stabilitu a zvyšuje moment návratu volantu.“
Zjednodušeně řečeno, sbíhavost je úhel mezi středovou rovinou pneumatik a podélnou osou vozidla. Rozbíhavost je opakem sbíhavosti - tedy když jsou zadní okraje kol blíže než přední.
Kdy a proč kontrolovat geometrii
- Po výměně podvozkových dílů: geometrii je nutné zkontrolovat vždy po zásahu do podvozku, například po výměně ramen nebo silentbloků, výměně tlumičů, opravě po nehodě, silném nárazu do obrubníku nebo výmolu. I menší náraz může změnit nastavení kol.
- Při výměně pneumatik nebo pravidelné údržbě: obecně se doporučuje kontrola při výměně pneumatik, po každé větší opravě podvozku, pokud zaznamenáte některý z výše uvedených příznaků, preventivně jednou za 1-2 roky.
Možné příčiny nesprávné sbíhavosti na zadní nápravě
Na základě praktických zkušeností a diskuzí uživatelů jsou častými příčinami: ohnuté rameno, poškozené uložení nápravy, poškozený náboj nebo uchycení tlumiče, náraz do obrubníku, opotřebené silentbloky nebo sklouznuté šrouby náboje. U Ford Mondeo IV může být problém jak v samotné nápravě, tak v připevnění náboje k nápravě.
Praktický příklad z praxe: někdo měl zadní sbíhavost 7°, což je výrazně mimo běžné výrobní tolerance. Celková sbíhavost zadních kol má být 0-40' (minut), na každé kolo připadá 0-20'. Sedmiseť stupňů (7°) je výrazně mimo a bude mít silný vliv na opotřebení pneumatik a jízdní vlastnosti.
Možnosti opravy a zásahy

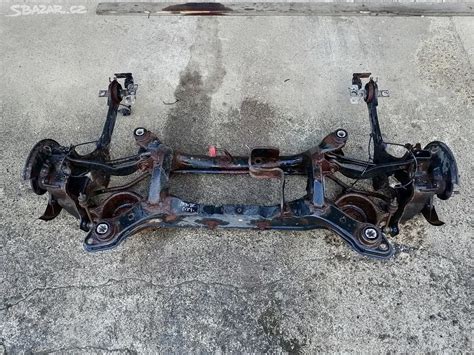

Vepředu může odklon způsobit vadný tlumič nebo jeho uchycení v karoserii, případně ohnutá těhlice. Zadní sbíhavost se dá často seřídit přidávaním podložek pod náboj kola. Zadní náboje jsou k nápravě přišroubovány na čtyřech šroubech a změna uložení náboje podložkami je běžné řešení.
Několik praktických postupů a doporučení:
- Seřízení podložkami: V zadní nápravě se dá sbíhavost seřídit přidávaním podložek pod náboj kola. Nejlepší by bylo vyrobit podložku se 4 dírami a pod úhlem, který je potřeba. Prakticky by to znamenalo povolit na geometrii náboje a pomocí spárových měrek odměřit potřebnou sílu podložky tak, aby geometrie byla v pořádku.
- Měření na rovnací stolici: Jestli chceš změřit uchycení nápravy, tak jedině na stolici s laserovým odměřováním. Měření geometrie je záležitost více méně statická; pokud máš hnutou nápravu, pak je třeba zvážit i dynamické chování auta při jízdě.
- Kontrola dynamického chování: Pokud je rameno zkroucené a rovinu vyladíš pouze podložkou, pak se při pohybu ramena po kružnici může dynamické chování nápravy projevovat odlišně. Při dynamice jde především o hmoty; pokud je rameno ohnuté, může se projevovat při zatížení a zatáčení.
- Výměna nápravy: Někteří uživatelé doporučují výměnu celé nápravy, pokud jsou díly výrazně poškozené. Výměna zadní nápravy za originální nebo repasovanou může být finální a spolehlivé řešení, a podle reakcí v diskuzích bývá dostupná i za relativně nízkou cenu.
Bezpečnostní aspekty a rizika improvizovaných oprav
Diskuse ukazují různé přístupy - od jednoduchého podložení náboje až po kompletní výměnu nápravy. Některé otázky, které je třeba zvážit:
- Zmenší se třecí plocha svěrného spoje, pokud použiješ jen podložky mezi dvěma šrouby? Může to zvýšit namáhání šroubů, proto je lepší řešit podložkami pod celým nábojem nebo speciální podložkou s vhodným tvarem.
- Může mít seřízení podložkami vliv na dynamické chování vozu? Rozhodně ano, pokud je poškozeno rameno nebo uložení nápravy. Statické seřízení nevyřeší dynamické deformace při jízdě.
- Je bezpečné nechat to „tak“? Pokud je odchylka malá a servis doporučí sledovat stav po výměně tlumičů, může být dočasné řešení únosné. U velkých odchylek (např. 7°) je však nutné jednat, protože jde o výrazné riziko pro pneumatiky a jízdní stabilitu.
Praktické rady pro majitele Ford Mondeo IV
- Neodkládejte kontrolu geometrie po nárazu do obrubníku nebo po výměně dílů podvozku.
- Pokud je sbíhavost výrazně mimo specifikace, neřešte to pouze měkkými improvizacemi - nechte prověřit nápravu na rovnací stolici a posoudit stav ramen, nábojů a uchycení tlumičů.
- Při použití podložek nechte díly správně dotáhnout a ideálně použít podložku pod celý náboj nebo speciální díl vyrobený přesně podle požadovaného úhlu.
- Pokud si nejste jisti dynamickým stavem komponent, zvažte výměnu celé zadní nápravy nebo její odbornou opravu.
- Mějte na paměti, že včasné seřízení je výrazně levnější než náhrada pneumatik či rozsáhlejší opravy karoserie a podvozku.
Tabulka: orientační hodnoty a doporučení
| Problém | Možná příčina | Doporučený zásah |
|---|---|---|
| Auto táhne do strany | Špatná sbíhavost / odklon | Kontrola geometrie, seřízení |
| Nerovnoměrné opotřebení pneumatik | Sbíhavost mimo toleranci | Seřízení sbíhavosti, kontrola nápravy |
| Výrazná sbíhavost vzadu (např. 7°) | Hnutá nebo posunutá náprava/náboj | Měření na rovnací stolici, podložky nebo výměna nápravy |
| Odklon předního kola (2-2,5°) | Tlumič, uchycení tlumiče, těhlice | Kontrola tlumiče a uchycení, případná výměna |
V praxi často platí: měř a oprav podle naměřených hodnot. Pokud servis říká, že něco „nejde seštelovat“, vyžaduj měření na rovnací stolici a jasné vyčíslení odchylek. V mnoha případech je nejlevnější a bezpečné řešení použít správně vyrobené podložky pod náboj, někteří ovšem preferují výměnu celé nápravy, pokud jsou komponenty výrazně poškozené.
Jak probíhá měření a seřízení geometrie kol Geometrie Hunter v praxi 1CAR
Geometrie kol není jen detail. Má přímý vliv na bezpečnost, životnost pneumatik i jízdní komfort. Pokud auto táhne do strany, volant není rovně nebo se pneumatiky sjíždějí nerovnoměrně, je čas na kontrolu. Včasné seřízení je výrazně levnější než nové pneumatiky nebo oprava podvozku.
