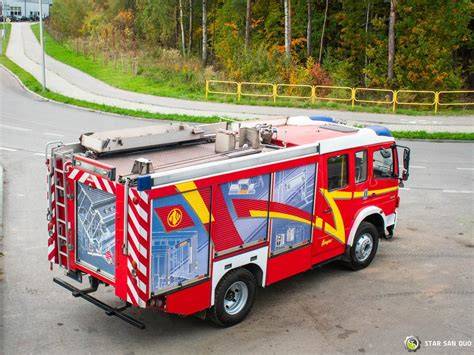

CAS 15 - Mercedes-Benz Atego 4x4 se svojí koncepcí řadí mezi cisterny pro zásah vodou nebo pěnou. Je to speciální vozidlo určené k hašení požáru vysoce hořlavých látek, uzpůsobené k rychlému zásahu i za jízdy vozidla. Automobil je postaven na dvounápravovém podvozku Mercedes-Benz a je vybaven odstředivým čerpadlem TO 3000, vodní nádrží o objemu 2 000 l a nádrží na pěnidlo o objemu 120 l, zařízením pro rychlý zásah a střešní otočnou proudnicí. Vozidlo je určeno pro přepravu šestičlenné posádky.
Podvozek a pohon
Konstrukční řešení vozidla umožňuje zásah vodou nebo pěnou. Typ podvozku je Mercedes-Benz Atego 1426 AF 4x4. Jedná se o dvounápravové šasi s pohonem zádní nápravy a připojitelným pohonem přední nápravy. V zadní části podvozku je namontováno tažné zařízení pro nebržděný přívěs do hmotnosti 900 kg a pro bržděný přívěs nájezdovou brzdou do hmotnosti 3 500 kg.
Kapacity a nádrže
Na vozidle jsou umístěny dvě nádrže provozních hmot: palivová nádrž na motorovou naftu a nádrž pro redukční činidlo Ad Blue. Pro redukční činidlo Ad Blue je na vozidle vytvořena samostatná nádrž, umístěná vedle palivové nádrže za kabinou řidiče na pravé straně vozidla. Přístup k nádrži na redukční činidlo Ad Blue je po vyklopení pravé stupačky. Při tankování vozidla je zapotřebí doplnit do zvláštní nádrže také činidlo Ad Blue. Účelová nástavba je řešena jako jeden celek s pevně vestavěnými nádržemi na vodu o objemu 2 000 l a pěnidlo o objemu 120 l. Nástavba je vybavena samonosnou podlahovou skupinou se dvěma podélnými nosníky.
Kabina a posádka
Kabina řidiče je součástí podvozku Mercedes-Benz Atego 1426 AF 4x4 a účelové nástavby hasicího zařízení. Kabina řidiče je celokovová, čtyřdveřová, sklopná s oblým čelním sklem. Počet míst k sezení je 1+5, všechna sedadla jsou orientována po směru jízdy. Sedadlo řidiče a spolujezdce je vybaveno samonavíjecími 3-bodovými bezpečnostními pásy a opěrkou hlavy. Sedadlo řidiče je pneumaticky odpruženo. Před sedadlem spolujezdce je umístěna lampička na čtení map. Zadní řada sedadel je vybavena držáky dýchacích přístrojů a opěrkami hlavy. Před zadní řadou sedadel je přídržné madlo a čtyři dobíjecí úchytky pro ruční svítilny.
Na přístrojové desce jsou umístěny všechny potřebné přístroje, kontrolky, spínače a přepínače včetně ovladače nezávislého teplovzdušného topení. Na kabině řidiče je umístěna světlená rampa VNL 024F BbSbB modré barvy a reproduktor sirény s možností volby tónu a hlášení. Ovládací skříňka světelné rampy je umístěna v podhledu řidiče. V podhledu spolujezdce je ovládací skříňka radiostanice. Na přední masce jsou umístěna dvě výstražná světla modré barvy.
Účelová nástavba a výbava
Účelová nástavba je řešena jako jeden celek s pevně vestavěnými nádržemi na vodu o objemu 2 000 l a pěnidlo o objemu 120 l. Nástavba je vybavena samonosnou podlahovou skupinou se dvěma podélnými nosníky. S rámem podvozku je spojena pružnými členy, které minimalizují přenášení nežádoucích sil do nástavby. Po obou stranách nástavby jsou prostory pro uložený příslušenství, které jsou zakryty hliníkovými roletkami s průběžnými madly.
Po vyjmutí a přístupových žlabů je možno rychle doplnit vodu i pěnidlo a spustit zásah. Vozidlo je vybaveno střešní otočnou proudnicí a zařízením pro rychlý zásah, což z něj činí vysoce mobilní prostředek pro hašení i při jízdě. Dvě nádrže provozních hmot spolu se samonosnou konstrukcí zajišťují stabilní provoz během zásahů.
Rychlé volání (rychlokurz pro stážisty)
Parametry a určení vozidla
- Typ podvozku: Mercedes-Benz Atego 1426 AF 4x4
- Pohon: zadní náprava s připojitelným pohonem přední nápravy
- Tažné zařízení pro nebržděný přívěs do 900 kg
- Bržděný přívěs nájezdovou brzdou do 3 500 kg
- Odstředivé čerpadlo TO 3000
- Vodní nádrž: 2 000 l
- Nádrž na pěnidlo: 120 l
- Ad Blue nádrž a systém doplňování
- Kapacita posádky: 1 řidič + 5 cestujících
Specifikace a použití
Toto vozidlo je určeno k hašení požárů vysoce hořlavých látek a je koncipováno pro rychlý zásah i za jízdy vozidla. Konstrukce umožňuje zásah vodou i pěnou, a tím zvyšuje flexibilitu při různých typech požárů. Kabina a nástavba jsou navrženy tak, aby poskytovaly bezpečné a komfortní prostředí pro posádku během náročných zásahů.
| Parametr | Hodnota |
|---|---|
| Podvozek | Mercedes-Benz Atego 1426 AF 4x4 |
| Čerpadlo | Odstředivé TO 3000 |
| Vodní nádrž | 2 000 l |
| Nádrž pěnidla | 120 l |
| Ad Blue nádrž | Ano, samostatná nádrž vedle palivové |
| Kapacita posádky | 1 + 5 |
| Max. přibržděný přívěs | 3 500 kg |
