Naše diskuze o ladění vyfuku dvoutaktů se soustředí na pochopení vlivu trysky, vzdušníku, jehly a principů rezonance v systému. Text vychází z nejčastějších tvrzení a příkladů uvedených v částech diskuzí a snaží se je propojit do uceleného průvodce pro praktické úpravy i teoretické poznámky.
Základní myšlenky ladění směsi a vliv hlavní trysky
Pravda - Pravda je jen že při plném plynu se zvedne spotřeba. Životnost, neklesne, naopak stoupne! A to z jednoduchého důvodu, 2t motor je mazán olejem který je smíchán s benzínem, pokud tedy dám větší trysku, tak přivedu do motoru více oleje který maže válec, píst a ložiska na klice a zároveň více benzínu, který se zase pozitivně podepíše na chlazení motoru. Toto platí pokud si mícháte olej do nádrže sami. Jiná situace je u přímazu, který dávkuje olej pořád stejně ať je tryska větší, nebo menší. I přímaz se ale dá nastavit, aby dávkoval více oleje, nebo jednoduše do nádrže při tankování cvrnkněte panáka oleje na plnou nádrž.
Samotné by to bylo málo cca 1 ku 200, ale pokud přímaz dávkuje 1 k 50 tak tímto motoru jen prospějete. A jsme u výkonu, ten jen s větší tryskou nevzroste, naopak při dobře odladěném karburátoru klesne! Vysvětlení je zase prosté, ideální poměr benzínu a vzduchu je jeden díl k 15 (někde udáváno 16) pokud je takto nastavená směs, mluvíme o špičkové směsi. Pokud tedy máme větší trysku jak ideál směs bude bohatá na benzín. Bohatá směs se pozná nejlépe na barvě svíčky ta je většinou černá s povlakem karbonu a sazí.
Velká tryska jak jsem psal dříve, motoru moc neuškodí, ale ten má větší spotřebu a menší výkon a navíc se nám zanáší výfuk nedokonale spáleným olejem. Horší je stav kdy máme chudou směs, tedy malou trysku. To zas poznáme na barvě svíčky, která je bílá až šedá, tady už hrozí velké nebezpečí, že se motor zadře! Protože je motor nedostatečně mazán a chlazen směsí, rapidně klesá životnost!
Ideální směs a její poznání

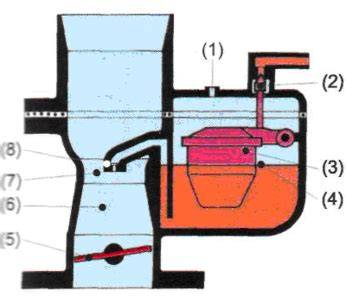

Aby to nebylo jednoduché, tak se na karburátoru neladí jen hlavní tryska (ovlivňuje chování motoru při plném plynu), ale i poloha a tvar jehly (ovlivňuje hlavně výkon ve středních polohách plynu) a také vzdušník (který ovlivňuje chování motoru do čtvrtiny plynu).
Představme si, že karburátor je nastaven na špičkovou směs. Pokud filtr klade menší odpor a do motoru proudí více vzduchu, může dojít k ochudění směsi a hrozí zadření. Proto je důležité dát pozor na celkový systém vzduchu a paliva při úpravách.
Praktičnosti ladění a boost bottle
Při pracovních cyklech dvoutaktu dochází k tomu, že část směsi je vyfukována zpět do sání. Pro tento případ se používají klapky v sání, aby obohacená směs nemohla zpět proudit skrz karburátor do filtru. Časem však klapky mohou netěsnit, a obohacená směs se může vracet k dalšímu obohacení. Boost bottle (kontejner o určitém objemu) vyrovnává podtlak a zabraňuje nadměrnému vracení směsi do klikové skříně.
Příklady: tryska 200 a špičková směs, i když klapky netěsní. Pro provoz na pozemních komunikacích však platí, že úpravy ke zvýšení výkonu nejsou dovoleny. 1 krok základ - zbavení motocyklu restrikcí montovaných výrobcem pro homologaci. 2 krok pokročilé úpravy - výměna filtru, větší karburátor, klapky a laděný výfuk, případně úprava sériového. 3 krok pro profíky - úpravy karterů, klikové hřídele, pístu, kanálů a další, často ale nese s sebou riziko a vyšší náklady.
Jak řešit ladění výfuku a tlakové vlny
Výfuk není jen „roura na odvod spalin“. Rezonanční komora výfuku vytváří tlakové vlny, které pomáhají vyplachovat spaliny z válce a současně tlačí čerstvou směs zpět do spalovacího prostoru. Hlavními parametry jsou délka a tvar výfukové trubky, vnitřní difuzor, megafon a nástavec. Správné ladění vyžaduje pochopení rezonancí v daném otáčkovém rozsahu a často i testování na brzdě a s lambda sondou.
Pro dvoutakt je typické, že rezonance hraje klíčovou roli v horních otáčkách, zatímco nízké otáčky vyžadují jiné parametry. U závodních výfuků se často používají odlišné materiály (nerez, Titan, uhlíková vlákna) a minimalizace tlumení pro zvýšení výkonu. U sériových systémů se počítá s kompromisy mezi hlukem, emisemi a výkonem.
Praktické poznámky k instalaci a ladění výfuku
- Po instalaci sportovního výfuku je často potřeba doladit směs a hlavně trysky u karburátoru. U vstřikovaných motorů se musí přemapovat ECU.
- Sportovní výfuk bez odpovídajícího ladění sání a směsi může snížit zpětný tlak a výkon v nízkých otáčkách.
- DB Killer (tlumič hluku) může být vyjmán, ale jeho odstranění může být nelegální a zvyšuje hlučnost.
- Praktické ladění zahrnuje volbu materiálu výfuku (nerez, titan, uhlíková vlákna) a volbu designu tlumiče pro požadovaný zvuk a hmotnost.
- Pro správný chod motoru je nutné sladit výfuk s rozvodem a kompresí, a v některých případech s výměnou zapalování na tuningové, které však nemusí správně dobíjet.
Rozdíl dvoutakt vs. čtyřtakt ve výfukovém ladění
U dvoutaktu je výfuk primárně zodpovědný za výplach válce a řízení směsi; u čtyřtaktů hraje roli hlavně snížení hmotnosti a lepší zvuk. Zlepšení výkonu u dvoutaktu má často za následek i změnu točivého momentu a spotřeby, zatímco u čtyřtaktů bývá doprovázeno spíše menšími procenty nárůstu, ale s výhodou v nižších hmotnostech a lepší zvukové charakteristice.
Výběr a srovnání typů výfuků a materiálů
Originální výfuky bývají koncipovány pro homogenní výkon a emise, často s omezeními pro homologaci. Aftermarketové systémy nabízejí volné proudění a snížení hmotnosti, ale vyžadují pečlivé doladění mapování paliva a podrobné ladění v horním rozsahu otáček. Materiál volený pro výfuk ovlivňuje hmotnost, tepelnou odolnost a cenu. Nerezová ocel, hliník, titan a uhlíková vlákna mají různá pro a proti v čase a teplotách.
- Nerezová ocel - odolná, vhodná pro běžné užívání, často používaná v aftermarketových systémech 304/316.
- Hliník - lehký, ale citlivější na tepelné namáhání, často s tepelními štíty.
- Titan - lehký a velmi odolný vůči teplu, dražší řešení pro nadšence.
- Uhlíková vlákna - extrémně nízká hmotnost a vysoká cena, často u exkluzivních závodních systémů.
Podstatné je, že zvýšený průtok výfukových plynů obvykle vyžaduje i úpravu palivového systému a často i změny v zapalování a vzdušném sání. Některé systémy vyžadují úplnou výměnu mapování paliva (ECU) pro dosažení optimálních hodnot.
Bezpečnost a legálnost výfuků
Pro provoz na pozemních komunikacích se doporučuje vždy dodržovat místní zákony a hlukové limity. Vysoce výkonné výfuky mohou vyžadovat toleranční úpravy a testy zvuku, a často bývá nutné zachovat pravidla pro emise. Chcete-li zůstat v souladu s předpisy, zvažte postupný upgrade s kontrolou výsledků a s konzultací s odborníky.
Praktické rady pro začátečníky a pokročilé
- Začněte zbavením se restrikcí výrobce pro homologaci (1. krok).
- Postupujte k pokročilým úpravám - více průchodný filtr, větší karburátor, laděný výfuk a úpravy klapek, případně úpravy sériového sytému (2. krok).
- Pokročilé úpravy - karter, kliková hřídel, píst, kanály válce a tuning zapalování (3. krok).
Infografika a vizualizace
Často kladené otázky a poznámky
- Jak se mění výfuk pro různé otáčky a proč? - Vliv délky, tvaru megafonu a difuzoru na rezonanci a plnění válce.
- Mohu ladit výfuk bez změny zapalování? - Ano, ale v závodních či sportovních aplikacích bývá často potřeba upravit i zapalování nebo ECU.
- Jak poznám správnou směs podle svíčky? - Svíčka: hnědá až cihlová pro špičkovou směs, černá pro bohatou směs a bílá/šedá pro chudou směs; změny vyžadují úpravy trysky a tlumicího systému.
Příběhy a zkušenosti z diskuzí
Laďák ti pomůže v zátahu, nejlepší bude Arrow, ten je na výkon. Pak hrátky s karburátorem. A když zvětšíš sací kanálek, musíš zvětšit i difuzor a možná i karburátor; vše vyžaduje pečlivý výpočet a experimenty. Některé nápady vyžadují dodatečné chlazení a vyvažování klikové skříně pro vyváženost motoru.
Závěr
Výfukový systém dvoutaktu je klíčovým prvkem, který určuje, jak motor dýchá, jak se čerpá směs a jaký bude konečný výkon. Správně vybraný a naladěný výfuk spolu s odpovídajícím sáním a palivovým systémem může výrazně zlepšit průběh točivého momentu, spotřebu a zvuk. Důležité je však pracovat v mezích zákonů a postupovat krok po kroku s patřičným testováním a měřením.
