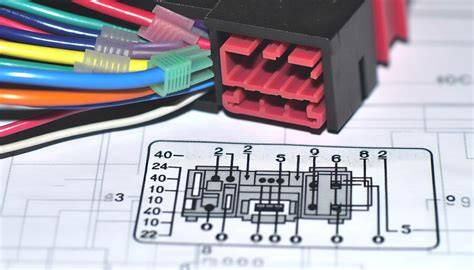

Pro šikovné kutily, kteří se rozhodnou zapojit si autorádio sami, uvádím popis zapojení ISO konektorů pro připojení napájení a reproduktorů i barvy, které jsou zpravidla použity pro propojovací vodiče. U některých autorádií nemusí být zapojeny všechny vývody. Některé vývody mohou být zaměněny, či využity jinak. V tabulce jsou tyto vývody označeny *. Propojení s dalšími přístroji se může u různých výrobců lišit. Zem připojuje se přímo na kostru vozu. Trvalé napájecí napětí 12V pro napájení pamětí. Při jeho odpojení dojde ke smazání převolených stanic. Napájecí napětí 12V přes spínací skříňku. Napětí 12V, které signalizuje zapnuté osvětlení automobilu. Napětí 12V pro ovládání předzesilovače a autoantény. Signál MUTE pro vyřazení autorádia pro sadu Hands Free.
Zapojení do Felicie vyžaduje pečlivé rozebrání a poznání barvového kódu podle ISO konektorů. W praxi se často objevují dva až tři různé barevné sady napájecích vodičů, které je potřeba správně provést, jinak rádio nemusí naběhnout nebo zůstane napájení jen při klíčku. Zkušenosti ukazují, že červený bývá plus, černý minus a žluté/pamáťové dráty slouží k trvalému napájení a k zapínání.
Postup zapojení krok za krokem
- Příprava a bezpečnost: Před započetím si připravte nářadí, dostatek světla a zkontrolujte, že máte odpojený akumulátor. Důležitá je trpělivost a opatrnost - špatné zapojení může vést k zkratům nebo ztrátě paměti rádiového nastavení.
- Odemknutí montážního otvoru: Většina automobilů má montážní otvor, který je třeba odemknout speciálním vypichovákem. Otevření poskytuje prostor pro zapojené kabely a samotné rádio.
- Identifikace ISO konektoru: Ujistěte se, že rozumíte zapojení jednotlivých vodičů v ISO konektoru. Zpravidla bývají barvy identické s popisem v návodu: žlutý - trvalé napájení, červený - napájení z klíče, černý - zem, zelené a fialové linky - reproduktory atd.
- Rozpojení a propojení vodičů:
- Napájecí kabely k autorádiu: obvykle plus (+) a mínus (-).
- Žlutý vodič bývá spojen s trvalým napájením 12V pro paměti a nastavení stanic.
- Červený vodič bývá napájení z klíče (spinací skříňka) pro zapínání rádia po otočení klíče.
- Zemní kabel (černý) se připojuje přímo na kostru vozu.
- Zapojení reproduktorů: Barvy kabelů pro reproduktory se mohou mírně lišit podle výrobců, proto sledujte návod k rádiu a odpovídající vodiče připojte na správné vývody v ISO konektoru. U dvoukanálových systémů použijte páry pro levý a pravý kanál.
- CAN-BUS a další funkce: CAN-BUS je sběrnice, která umožňuje ovládat autorádio z multifunkčního volantu a zobrazení informací v palubním počítači. Potřebné převodníky a adaptéry je vhodné konzultovat s prodejcem a zajistit kompatibilitu.
- Kontrola a test: Po zapojení vše znovu zkontrolujte, zda rádio naběhne při zapnutí klíčku a zda se ukládají paměťová nastavení. Pokud rádio nefunguje, zkontrolujte propojení žlutého a červeného vodiče, zda jsou správně v ISO konektoru a zda nedošlo k záměně ± polarity.
- Montáž do rámu: Rádio pevně upevněte do rámečku vozu a zkontrolujte, že kabely nehoupejí a nemají volné konce.
Časté problémy a jejich řešení
- Rádio se zapíná jen se zapalováním: Často bývá zapojení modrého kabelu do spínací skříňky, který po otočení klíčem aktivuje napájení. Zkontrolujte, zda modrý kabel není nesprávně zapojen do pojistkové skříně a zda je zapojení odpovídající schématu. Pokud je modul zapínání řešen jiným způsobem, je nutné provést správné napájecí spojení pro trvalé napájení a napájení po zapnutí klíče.
- Paměť stanic nepřetrvává: Zkontrolujte propojení žlutého (paměť) a červeného (napájení z klíče) vodičů - mají být správně spojené a propojené, aby paměť fungovala i po vypnutí motoru.
- Ztráta cílové paměti nebo změna nastavení: Zajistěte, aby trvalé napájení bylo stabilní a aby nebylo zkratováno s napájením z klíče. Pokud se objevují problémy, vyzkoušejte restart rádiového systému a prověřte CAN-BUS adaptéry.
- Etiketování vodičů nemusí odpovídat skutečnosti: V některých autech může barva vodičů v ISO konektoru odlišovat od návodu. Vždy postupujte podle schématu rádia nebo proměřte vodiče.
Tipy pro bezpečnou a bezproblémovou instalaci
- Používejte ISO konektory a pokud je to možné, vyhledávejte originální adaptéry pro vaše vozidlo.
- Dbejte na správné zapojení napájecích vodičů (žlutý - paměť, červený - klíč, černý - zem).
- CAN-BUS převodníky si vyžadují specifické adaptéry a v některých případech je lepší vyhledat odbornou asistenci.
- Pokud si nejste jistí, nechte instalaci raději na odborníkovi; cena montáže bývá závislá na typu rádia a složitosti instalace, ale často bývá rozumná a zahrnuje i záruku na práci.
Přehledná poznámka z praktických zkušeností
„Z radia do ISO konektoru by měly jít červený a žlutý kabely, které jsou v půlce rozděleny a spojeny kulatým konektorem.“ Pokud ano, tak je rozpoj a prohoď do krize, resp. tak, že pokud červený je napojen na červený, tak by měl červený pokračovat žlutým a naopak. Zdravím, řeším tady problém s rádiem zapne se jen když je zaplé zapalování, což mi nevyhovuje, protože se vždy resetuje.“
„Při pořízení nového autorádia mohou nastat komplikace s připojením a zprovozněním, zvlášť u starších vozidel. Ve většině případů je nutné k propojení nového autorádia provést pomocí ISO konektoru. Dbejte na správné zapojení jednotlivých vodičů, zejména napájecích.“
Podpora pro vlastní zapojení
„Dle přiložené tabulky níže, propojíme jednotlivé vodiče pomocí svorkovnice či jinak. U tohoto zapojení nutné brát zřetel na správné zapojení do správných vývodů - podle schématu na autorádiu.“
Rady ohledně konkrétních vodičů
„Prodávají se ISO konektory, které mají propojení s konektorem vedoucí z automobilu a na konci tohoto se nachází pouze barevné označené vodiče, na tomto konci se připojí s ISEM z autorádia. Barevné značení nemusí odpovídat pravdě! Vždy se držte schématu autora či proměřte vodiče ze skřínky automobilu.“
CAN-BUS je další z mnoha konektorů. Je to sběrnice, která komunikuje s dalšími jednotkami v automobilu. Díky tomu lze ovládat autorádio např. z multifunkčního volantu nebo si nechat zobrazovat název skladby v palubním počítači. Je nutné tyto převodníky konzultovat s prodejcem či s jistotou pořídit a zapojit.
Návod na montáž originálního centrálního zamykání do Felicie
Nezapomeňte, že zemní kabel (černý) se vždy připojuje na kostru vozu, a že trvalé napájení (žlutý) i napájení z klíče (červený) je potřeba správně oddělit, aby nedocházelo k nadměrnému vybíjení baterie.
