Funkce a druhy chlazení motorů, údržba a opravy chladicích soustav, elektronické řízení teploty chladicí kapaliny - to jsou klíčová témata pro správný provoz a dlouhou životnost motorů. V textu shrnuji principy, typy chlazení a konkrétní postupy a součásti, které patří do kapalinového i vzduchem chlazeného systému, s důrazem na praktické poznatky a opravy viskózní spojky.
Teplotní rozsahy a principy chladicí soustavy
Nejvhodnější pracovní teplota motoru odpovídá obvykle 80 až 95°C teploty chladicí kapaliny (90 až 115°C teploty mazacího oleje). Teplo odváděné chlazením je ztrátové, ale musí být odvedeno, aby vlivem vysoké teploty nedošlo k zadření pístu ve válci a nadměrné ztrátě viskozity oleje. Vzduchové chlazení bývá nejjednodušší, ale zároveň nejméně dokonalé řešení, a bývá používáno například u menších motorů nebo vzduchem chlazených motorů automobilů. Kapalinové chlazení se používá u většiny moderních motorů a zahrnuje oběhové čerpadlo, radiátory a termostaty pro regulaci teploty.
Vzduchem chlazené vs. kapalinové chlazení

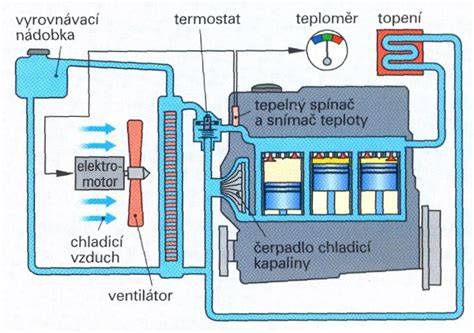

Vzduchové chlazení vyžaduje rovnoměrné proudění kolem všech válců a typicky obsahuje axiální nebo radiální ventilátory. Kapalinové chlazení odvádí teplo prostřednictvím chladicí kapaliny, která proudí dutinami v hlavě a bloku válců, přechází do chladiče a je ochlazována vzduchem proudícím přes chladič. Soustava kapalinového chlazení zahrnuje čerpadlo, termostat, expanzní nádobku a uzávěr plnícího hrdla.
Hlavní prvky kapalinového chlazení
Chladicí kapalina byla původně voda, která se musela v zimě vypouštět. Voda má vysokou tepelnou kapacitu (přibližně 4,187 kJ·kg-1·K-1), čímž efektivně tlumí tepelné ztráty, avšak vyžaduje speciální údržbu. Kapalinové chlazení zahrnuje:
- čerpadlo chladicí kapaliny, nejčastěji odstředivé
- termostat se spínacím členem (voskový) a ovládacím ventilem

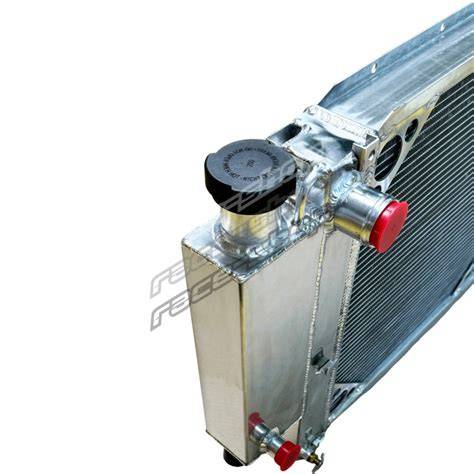

- chladič (radiátor) s hliníkovou vložkou a trubkami
- expanzní nádobku a přetlakový ventil
- průchod kapaliny přes dílenské hadice a spony
U moderních motorů bývá teplota chladicí kapaliny u výstupu z hlavy válců udržována na cca 90-95°C; teplota oleje bývá kolem 90-115°C. Přetlakový systém zabraňuje vniknutí vzduchu a vypouštění par při vyšších teplotách, ale vyžaduje pravidelnou kontrolu těsnění a uzávěrů.
Viskózní spojka chlazení a její význam
Viskózní spojka (neboli viskózní spojka ventilátoru) reguluje otáčky chladiče podle teploty motoru. Vnitřní silikonová kapalina s viskozními vlastnostmi zajišťuje přenos momentu a prokluzu mezi hnací lamelou a tělesem spojky. Při studeném motoru je otvírání ventilu omezené, při zahřátí se otevírá a ventilátor se zvyšuje otáčky. Nedostatečná funkce spojky může vést k přehřátí motoru a snížené ochraně mazacího oleje.
Často se uvádí, že viskózní spojky mohou být řešeny různými typy pohonů: mechanickým (klínový řemen s hydraulickou spojkou), hydrostatickým pohonem, elektrickým ofukovacím ventilaorem a u některých velkých strojů i hydraulickým pohonem. Zvláště u starších modelů, jako byly vzduchem chlazené motory Tatra, se objevují varianty s axiálním ventilátorem, poháněným klínovým řemenem ve spojení s mechanickou spojkou.
Demontáž a výměna viskózní spojky
Výměna viskózní spojky vyžaduje demontáž ventilátoru a příslušenství. Před výměnou je důležité identifikovat příčinu poruchy: netěsnosti, zanesení chladiče, nesprávnou činnost termostatu, selhání čerpadla, či špatnou funkci viskózní spojky samotné. Při opravách se často vyměňuje i čerpadlo a spojovací komponenty chladicí soustavy.
Mezi běžné problémy patří proudění oleje v ložiskách spojky, špatné těsnění a únik kapaliny, které vedou k nedostatečné distribuci oleje a ke snížení účinnosti chlazení. Správná funkce spojky je klíčová pro udržení optimální teploty motoru a provozní spolehlivosti.
Postup a praktické rady pro údržbu
- Pravidelně sledujte teplotu chladicí kapaliny a oleje; při odchylkách vyšetřujte systém chlazení a viskózní spojku.
- U vzduchem chlazených motorů zkontrolujte proudění vzduchu kolem žebrování a případně zakryjte kapotáží pro vyrovnané proudění.
- U kapalinového chlazení kontrolujte hladinu chladicí kapaliny a uzávěry; nepřilévejte studenou vodu za horka motoru.
- Pravidelně prohlédněte chladicí žebra a chladič; čistěte vyfukováním stlačeným vzduchem a odmaštěním.
- Pokud je potřeba, doplňte kapaliny podle specifikací výrobce a zkontrolujte tlak uzávěru a těsnění expanzní nádoby.
Obrázky a videa pro lepší pochopení systému
Jak funguje spojka ventilátoru? – GMB
Speciální poznámky k údržbě chladicích systémů v praxi
U strojů pracujících v prašném prostředí je nutné udržovat čistotu sítových čističů vzduchu a včas odstraňovat znečištění, které může omezit proudění vzduchu a zhoršit chlazení. Při větších poruchách a větším úniku chladicí kapaliny je nutné situaci řešit odtah vozidla nebo stroje a neprovádět rychlé doklíčení studenou vodou do horkého motoru. Případný zásah do viskózní spojky vyžaduje pečlivé rozebrání a kontrolu lamel, tělesa spojky a systému olejového toku.
Rychlá kontrola před jízdou
- Sledujte teplotu chladicí kapaliny a oleje během provozu.
- Zkontrolujte napětí řemene pohonu čerpadla a ventilátoru.
- Ověřte funkci termostatu a přetlakového uzávěru.
- Prověřte opotřebení či únik chladicí kapaliny z hadic a spojů.
