Jak zapojit alternátor s regulátorem

Úvod do problematiky zapojení alternátoru

Při zapojování alternátoru je klíčové pochopit funkci jednotlivých svorek a správně jej propojit s ostatními komponenty elektrického systému vozidla. V tomto článku se zaměříme na specifický případ alternátoru z Felicie 14V/55A s integrovaným regulátorem a na možné problémy a řešení při jeho instalaci, zejména v kontextu starších vozidel jako GAZ 69A.

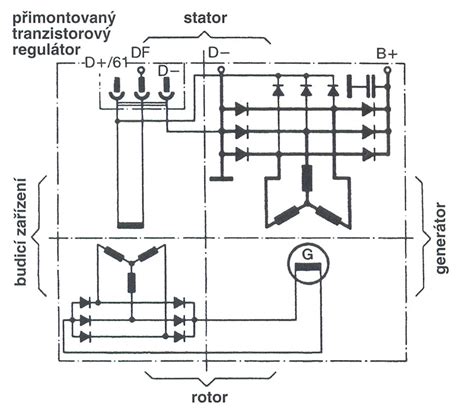

Alternátor z Felicie: Svorky a jejich funkce

Alternátor z Felicie 14V/55A má několik klíčových vývodů:

• B+: Tento vývod je určen k přímému připojení na kladný pól baterie. Zajišťuje napájení celého systému a dobíjení baterie.
• B-: Tato svorka slouží jako kostra, tedy připojení na záporný pól vozidla. Je nezbytná pro správnou funkci alternátoru i regulátoru.
• D+: Tato svorka, často označovaná také jako DF nebo M+, je výstup pro budicí proud. Její propojení je klíčové pro rozběhnutí alternátoru a jeho následné dobíjení. Obvykle je propojena přes kontrolku dobíjení a/nebo externí regulátor napětí.

Problémy s nabízením a možnosti řešení

Jedním z častých problémů je, že alternátor sám o sobě nenabíjí. To může být způsobeno několika faktory:

Nabuzení alternátoru

Některé starší alternátory vyžadují počáteční nabuzení, aby se zmagnetoval rotor a začal generovat elektrický proud. Tento proces se obvykle provádí krátkým spojením svorky D+ (nebo M+) s kladným pólem baterie (B+) na několik sekund po zapnutí zapalování. Tímto způsobem se do budicího vinutí přivede proud z baterie, který namagnetuje rotor.

Postup nabuzení:

1. Ujistěte se, že je akumulátor vždy připojen.
2. Pokud je alternátor zapojen k regulátoru, odpojte vodič od svorky D+ (nebo M+), který vede k regulátoru.
3. Tuto svorku na krátkou chvíli (1-2 sekundy) spojte pomocným vodičem se šroubem B+ alternátoru.
4. Poté vodič od regulátoru opět připojte k svorce D+ a nastartujte motor.

Kontrolka dobíjení

Kontrolka dobíjení na palubní desce by měla po nastartování motoru zhasnout. Pokud kontrolka nezhasíná úplně nebo zůstává svítit i při vyšších otáčkách, může to signalizovat problém s dobíjením nebo s regulátorem.

Externí regulátor napětí

Alternátor z Felicie sice má vestavěný regulátor, ale v některých případech, zejména při instalaci do starších vozidel, může být nutné použít externí regulátor. Například pro 55A alternátory se doporučuje regulátor napětí ER-01, který se používal ve Škodovkách řady 742.

Při použití externího regulátoru je důležité:

• Mít správně ukostřený regulátor (svorka B-).
• Použít vhodnou kontrolku dobíjení (např. 2W).

Alternátor vs. Dynamo: Výhody a nevýhody v historických vozidlech

Při zvažování instalace alternátoru do starších vozidel, jako je GAZ 69A, je důležité porovnat jeho vlastnosti s původním dynamem.

Výhody dynama pro historická vozidla:

• Spolehlivost a odolnost: Dynama jsou obecně robustnější a méně citlivá na vnější vlivy, jako je vlhkost nebo krátkodobé zkraty.
• Provoz bez baterie: Některá dynama umožňují provoz vozidla i bez připojené baterie, což je výhoda v případě nouze.
• Historická korektnost: Zachování původního dynama je důležité pro testace historické původnosti vozidla a získání veteránských značek.
• Nižší otáčky: Dynama obvykle pracují efektivněji při nižších otáčkách motoru, což může být výhodné pro starší motory s omezeným rozsahem otáček.

Nevýhody dynama a výhody alternátoru:

• Nižší výkon: Dynama obvykle poskytují nižší maximální výkon než moderní alternátory.
• Strmější náběh výkonu alternátoru: Alternátory mají rychlejší náběh výkonu, což je výhodné pro napájení moderních elektronických zařízení.
• Přesnější regulace napětí: Moderní regulátory alternátorů zajišťují přesnější a stabilnější dobíjecí napětí.

V případě vozidla GAZ 69A s motorem z elektrocentrály o výkonu 14 koní a maximálních otáčkách 2000/min je dynamo méně vhodné kvůli nízkým otáčkám. Alternátor sice nabízí vyšší výkon, ale jeho citlivost na odpojení baterie může vést k poškození žárovek a elektroniky.

Praktické rady pro instalaci a údržbu

Výměna ložisek a řemenic

Pokud alternátor nebo dynamo vykazuje známky opotřebení, jako je hlučnost nebo "šmajdání" řemenice, může být nutná výměna ložisek. V případě potřeby úpravy otáček lze zvážit výměnu řemenice za menší, což může pomoci i při nízkých otáčkách motoru.

Improvizované řešení

V případě nouze lze zvážit i "bastlířská" řešení, jako je například úprava řemenice pro lepší přenos otáček. Nicméně, je důležité dbát na správné vycentrování a vyvážení.

Cena náhradních dílů

Na některých vrakovištích lze nalézt starší dynama za velmi příznivé ceny (např. 50 Kč), což může být ekonomicky výhodné řešení pro starší vozidla.

Testování samotného alternátoru

Pro ověření funkčnosti samotného alternátoru lze provést následující test:

1. Sundejte vodiče z obou fastonových svorek (Bc/M+) a propojte je pomocným vodičem.
2. Druhý pomocný vodič připojte ke svorce M+, jeho druhý konec zatím nechte nepřipojený.
3. Připojte k akumulátoru multimetr nastavený na měření napětí.
4. Nastartujte motor.
5. Volný konec druhého pomocného vodiče na vteřinu připojte ke šroubu B+ alternátoru.
6. Napětí na akumulátoru by se mělo zvýšit minimálně na 14V a s rostoucími otáčkami by mělo dále růst.
