Ve Felicii, modelu s faceliftem z roku 1999, jsem řešil problém centrálního zamykání. Původní jednotka Autron KZ-5 se nachází za schránkou u spolujezdce a její složitost plus cena mě vedly k hledání jednoduchého řešení.
Pozice a stav původní jednotky
Jednotka centrálního zamykání Autron KZ-5 je umístěna za schránkou u spolujezdce. To je dobrá zpráva, je velmi lehce a rychle dostupná. Zkontroloval jsem přívodní kabely, pojistky, změřil, zda přívodní napájení kvůli nějakému problému na cestě neklesá. K jednotce není žádné schéma, je postavena na jednom integrovaném obvodu, jednom dvojrelé a cca 50 pasivních součástkách. Relé je zatavené a nerozebiratelné, výrobce siemens a jen toto relé samotné stojí více než kolik stojí použitelný jiný typ jednotky.
Rozumné řešení a výhody
Kvůli počtu pasivních součástek mě nenadchlo ani případné jejich měření, pro zjištění která součástka např. časem vykazuje jiné hodnoty. Řešení pro mne mnohem jednoduchší a efektivnější bylo koupit za 100,- Kč novou univerzální jednotku pro ovládání centrálů a její montáž.
Postup náhrady a zapojení

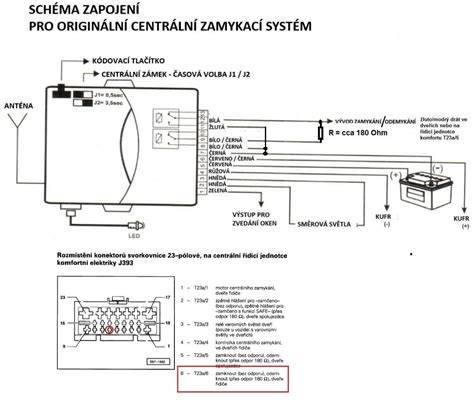

Zapojení originální jednotky je pin1 +12V z aku přes pojistku, pin2 zem, pin3 výstup k motorům šedá, pin4 výstup k motorům modrá, pin5 vstup z dorazů v předních motorech (zavření), pin6 vstup např. z alarmu (zamčení), pin7 vstup z dorazů v předních motorech (odevření), pin8 vstup např. napájení z dorazů.
Původní konektor jsem odstřihnul a kabeláž s novým konektorem zkrátil na 10 cm a připojil pomocí přímých lisovacích spojek.
Nakonec jsem tedy použil novou univerzální jednotku pro ovládání centrálů, která se jednoduše zapojila přes prověřený a zkrácený kabelážní setup a rozmělnila složitost původního modulu.
Rysy a důležitá zjištění
- Jednotku je možné rychle nahradit a zjednodušit zapojení díky krátké kabeláži a jasnému rozlišení pinů.
- Kontrola napájení a země je klíčová pro stabilní provoz centrálního zamykání.
- Relé v původní jednotce je zatavené a nelze ho snadno demontovat, což zvyšuje náklady na opravu.
Praktické poznámky pro uživatele
Pokud zvažujete podobnou výměnu, je vhodné mít na paměti jednoduchost: vybrat univerzální jednotku s kompatibilními vstupy pro zamykací signály a snadnou montáž do stávajícího prostoru za schránkou u spolujezdce.
Možná data a součástky
Výměna byla provedena za 100 Kč za novou univerzální jednotku. Původní zapojení obsahovalo pin1 +12V přes pojistku, pin2 zem, pin3 a pin4 výstupy k motorům, pin5-8 přijímaly signály z dorazů a alarmu, které se použily pro zavření a odemknutí.
