Pojistné ventily a přetlak v otopných soustavách Citroën C1: kde je najít a jak fungují

Pojistné ventily slouží k ochraně před přetížením vnitřním přetlakem a chrání tak systém i majetek v místě instalace před poškozením. Pojistné ventily najdou své uplatnění v topných systémech, průmyslu nebo u běžného bojleru v domácnosti. V domácnosti lze pojistný či přetlakový ventil nejčastěji použít u systému topení kotlem nebo například u bojleru. Dle druhu použití musíte zvolit i typ pojistného ventilu, důležitý je zejména tlak udávaný v barech, na který je odlehčovací ventil konstruován. Tento údaj naleznete u každého produktu.

Co je expanzní nádoba a jak souvisí s pojistným ventilem

Zabezpečovací zařízení teplovodních otopných soustav slouží k zajištění bezpečného provozu a sestává se ze dvou částí: expanzní nádoby a pojistného ventilu. Při zahřátí se každý materiál roztahuje. Platí to i o vodě. V otopné soustavě může být i několik stovek litrů vody. Při zahřátí potřebuje voda o to větší objem. V dobře fungující soustavě tyto objemové změny vyrovnává expanzní nádoba. O expanzní nádobě jsme informovali v jednom z předchozích článků na ESTAV.cz.

Pojistné ventily (PV) se v některých literaturách nazývají také pojišťovací ventily, jedná se o stejný výrobek. S růstem teploty vody roste její objem a je zachycován správně pracující expanzní nádobou. Není-li to možné, například v expanzní nádobě není dostatečný tlak plynu, nádoba je malá, pak roste ve vodě tlak. Nemusí se jednat o velká, dobře pozorovatelná množství vody. V praxi se například tlak plynu v expanzní nádobě snižuje tím, že plyn sice pomalu, ale trvale uniká přes membránu v expanzní nádobě, nebo přes netěsný ventil aj. Zpravidla se na tuto poruchu přijde po dnech, kdy byla venku větší zima. Tehdy bylo nutné zvýšit teplotu otopné vody, aby stoupla i teplota otopných těles, radiátorů, konvektorů aj. a do místností se dostalo více tepla. S vyšší teplotou vody vzrostl i její objem, a protože vinou vadné funkce expanzní nádoby se v ní nemohl uložit, stoupl tlak v otopné vodě a část odpustil pojistný ventil. Pak skončily dny s větší zimou, oteplilo se, a tudíž i klesla potřebná teplota otopné vody. Zmenšil se objem vody, ale vadná expanzní nádoba nebyla schopná v otopné vodě udržet potřebný tlak a kotel, tepelné čerpadlo přejde do poruchy. Pak je nutné chybějící část otopné vody, kterou v chladných dnech odpustil pojistný ventil, zase doplnit. Tento příklad ukazuje velmi těsnou vazbu mezi funkcemi expanzní nádoby a pojistného ventilu. Laikovi se může zdát, že chyba je v pojistném ventilu.

Praktické umístění a spojení ventilu s systémem

Pojistné ventily musí mít napojeny vývod pro přepouštění nadbytečné vody, umístěný v blízkosti podlahy s podlahovou vpustí. V praxi bývá vývod často na straně řidiče či pravém okraji expanzní nádoby a je nutné zajistit jeho volný odtok do odpadu či do jímky.

Časté souvislosti u vozidel Citroën C1 a podobných systémů

V automobilových otopných a chlazení soustavách je identicky důležité, aby expanzní nádoba a pojistný ventil spolupracovaly. Případy, kdy uživatelé hlásí potíže s přehřátím motoru a promíšené variace teploty ukazují, že porucha může být způsobena vadou expanzní nádoby, netěsnostmi ventilu či poruchou čidel. Zde se často řeší otázka: je chyba skutečně v pojistném ventilu, nebo v systému jako celku? Důkladná prohlídka ukáže, že souvislost mezi expanzní nádobou a ventilem bývá klíčová a vyžaduje správné vyvážení a diagnostiku.

Příspěvky uživatelů a praktické poznámky

Laikovi se může zdát, že chyba je v pojistném ventilu. Pojistné ventily musí mít napojeny vývod pro přepouštění nadbytečné vody, umístěný v blízkosti podlahy s podlahovou vpustí. Zkušenosti z diskuze ukazují, že při poruchách některé soustavy mohou být potíže se spínáním ventilátorů chladiče či měřením teploty vodního okruhu a často bývá zodpovědný i komponentní řetězec (čidla, termostaty, expanzní nádoba). Správná diagnostika vyžaduje propojku mezi jednotlivými prvky a ověřování napětí, tlaku a cirkulace chladiva či vodní kapaliny.

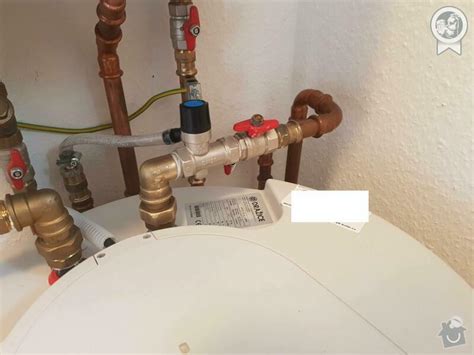

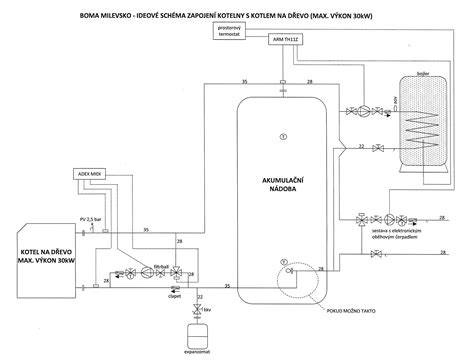

Pro praktičnost a názornou interpretaci uvádíme obecné schéma zapojení: expanzní nádoba - pojistný ventil - vývod pro přepouštění nadbytečné vody - zpětný ventil a návrat do systému. Obrázek níže ilustruje rozmístění v typické otopné soustavě.

Tipy k údržbě a diagnostice

Pokud řešíte problémy s přetlakem či přehřátím motoru ve voze Citroën C1, doporučujeme:

• Zkontrolovat stav expanzní nádoby a zda je tlak plynu v nádobě dostatečný.
• Provést kontrolu ventilu a napojení na výfuk pro přepouštění nadbytečné vody.
• Ověřit, zda čidla teploty a termostaty správně komunikují s řídící jednotkou.
• U aut s klimatizací zkontrolovat také funkci ventilátorů chladiče a pojistky k nim vedoucí.
• Při výměně chladicí kapaliny sledovat tlak a cirkulaci v oběhu, aby se zabránilo vzduchovým bublinám.

Praktický návod krok za krokem: výměna nebo kontrola součástí

1. Nechte systém vychladnout a bezpečně zablokujte motor.
2. Zkontrolujte expanzní nádobu a její tlakový stav; doplňte plyn dle specifikací výrobce.
3. Zkontrolujte těsnost vývodu pro přepouštění nadbytečné vody a zda někde netěsní spojení.
4. Zkontrolujte čidla teploty a případně provést jejich výměnu podle návodu výrobce vozu.
5. V případě výměny chladicí kapaliny dodržujte správný poměr vody a nemrznoucí směsi a důkladně odvzdušněte systém.

Video a obrázky pro lepší pochopení

Pokud potřebujete vizuální průvodce k výměně nebo kontrole čidla teploty ve voze, doporučujeme sledovat instruktážní video níže, které ukazuje postup výměny čidla a základní diagnostiku v kombinaci s řízením klimatizace a ventilátorů.

Tabulka: důležité údaje k systémům PV a expanzní nádoby

V praxi je klíčové sledovat vzájemnou souvislost mezi expanzní nádobou a pojistným ventilem a vždy provádět kombinovanou kontrolu celého okruhu. Podrobné popisy a zkušenosti ukazují, že i drobná závada v jednom prvku může vyvolat nevhodné chování celého systému.
