Klapka vzduchu Audi 2.5 TDI — poruchy funkce a diagnostika

Škrtící klapka je jedním z klíčových komponentů motoru s vnitřním spalováním, který má zásadní vliv na jeho výkon a spotřebu paliva. Přestože je škrtící klapka relativně malou součástí, její správná funkce je nezbytná pro optimální chod motoru. Klapka se otevírá a zavírá v závislosti na tom, jak moc řidič sešlápne plynový pedál.

Umístění a funkce klapky vzduchu

Škrtící klapka je mechanická součástka umístěná mezi vzduchovým filtrem a sacím potrubím motoru. Jejím hlavním úkolem je regulovat množství vzduchu, které vstupuje do motoru. Když řidič sešlápne plynový pedál, škrtící klapka se otevře, aby umožnila větší průtok vzduchu do motoru. Tento vzduch se pak smísí s palivem, které je vstřikováno do válců, kde dojde k zapálení směsi a následnému výbuchu, který pohání motor. Množství vzduchu, které škrtící klapka propustí, určuje, kolik energie motor vyprodukuje - čím více vzduchu, tím vyšší výkon.

Typy ovládání klapky

Stručně řečeno platí, že existují dva hlavní typy škrtících klapek: mechanické a elektronické. U moderních vozidel je klapka ovládána elektronicky prostřednictvím systému známého jako "drive-by-wire". Tento systém využívá senzory, které snímají polohu plynového pedálu a předávají tuto informaci řídící jednotce motoru (ECU). Pokud je škrtící klapka ve vašem voze řízena elektronicky, tak se do ní dostává signál z elektrického akcelerátoru.

Hlavní příčiny poruch

• Znečištění: Postupem času se na škrtící klapce mohou hromadit nečistoty, olejové usazeniny a uhlíkové nánosy.
• Mechanické opotřebení: Škrtící klapka je vystavena mechanickému opotřebení, které může vést k problémům s jejím otevíráním a zavíráním.
• Elektronické závady: U elektronicky řízených škrtících klapek může dojít k selhání senzorů nebo řídící jednotky.
• Porucha snímače polohy klapky (TPS): Snímač polohy klapky může být vadný nebo poskytovat nesprávné údaje.
• Problémy s elektronickým řízením: U moderních vozidel může být problém v řídicí jednotce nebo v kabeláži.

Typické příznaky špatné funkce klapky

1. Snížení výkonu motoru - Motor ztrácí na výkonu, špatně akceleruje a může mít problémy při zrychlování.
2. Nepravidelný chod motoru - Motor může mít nepravidelné otáčky, vibrovat nebo dokonce zhasínat.
3. Problémy s volnoběhem - Motor může mít příliš nízké nebo vysoké otáčky na volnoběh, případně otáčky kolísají.
4. Zvýšená spotřeba paliva - Vozidlo spotřebovává více paliva než obvykle.
5. Problémy se startováním - Motor může mít potíže nastartovat, zejména za studena.
6. Rozsvícení kontrolky motoru (Check Engine) - Kontrolka motoru svítí a diagnostika může ukázat chyby, jako je P0120 nebo P0220.
7. Zvýšené emise - Vůz může vypouštět více škodlivých emisí.
8. Problémy s elektronickým řízením motoru - Motor může přejít do nouzového režimu, což omezí výkon.

Jak probíhá diagnostika

V okamžiku, kdy se rozsvítí kontrolka motoru, je téměř nezbytné použít skener OBD-II, chceme-li zjistit, co se pod kapotou děje. Hledejte speciálně kódy související s plynným pedálem - kód P0120 znamená problém v obvodu snímače polohy škrticí klapky, zatímco P0506 obvykle indikuje potíže s regulací volnoběžných otáček. Živá data poskytují mechanikům přehled o tom, co se děje s úhlem polohy plynu, který obvykle činí přibližně 0 %, když motor běží naprázdno, spolu s hodnotami napětí TPS, které se normálně pohybují mezi 0,5 V a 4,5 V. Dynamické testování zahrnuje plynutí motorem při sledování dob odezvy TPS. Zdravý systém reaguje do 0,1-0,3 sekundy. Zpoždění nad 0,5 sekundy obvykle indikuje znečištění nebo opotřebení motoru aktuátoru, což naznačuje potřebu čištění nebo výměny.

Význam živých dat

Podle některých nedávných výzkumů v automobilovém průmyslu použití živých dat namísto pouhého čtení chybových kódů snižuje počet nesprávných diagnostik přibližně o 38 %. To dává smysl, protože statické kódy ne vždy říkají celý příběh. Mechanici by měli věnovat zvláštní pozornost případu, kdy se objeví současně kód P0121 pro problémy s výkonem TPS a kód P0221 indikující nesoulad polohy škrticí klapky. Tyto dvojité kódy jsou poměrně vypovídajícím znamením, že něco fyzicky omezuje pohyb těla škrticí klapky samotné, nikoli pouze chybné čtení senzoru.

Kontrola a inspekce

Začněte prohlížet si škrticí klapku zevnitř sacího potrubí pomocí dobrého zdroje světla. Dávejte pozor na tmavé uhlíkové usazeniny po okrajích škrticí klapky a na stěnách vrtání. Některé studie uvádějí, že tyto usazeniny mohou snížit průtok vzduchu o 18 až 22 procent. Chcete-li zkontrolovat, zda se součásti volně pohybují, jemně stiskněte ovládací páku, ale ujistěte se, že motor neteče. Pokud se nevrací rychle do původní polohy, pravděpodobně způsobuje odpor nečistota. Pro velmi důkladnou kontrolu použijte endoskopickou kameru.

Čištění a údržba

Pravidelné čištění škrtící klapky je jedním z nejlepších způsobů, jak zajistit její dlouhodobou správnou funkci. Pokud je klapka zanesená, lze ji vyčistit chemicky a ultrazvukově. Tento postup je vhodný pro silné zanesení. Po té si vyjmutou škrtící klapku mimo vůz pročistíme. K tomuto úkonu použijeme zakoupené spreje a pomoct si můžeme jemným štětcem či kartáčkem. Nepoužíváme šroubováky ani jiné ostré nástroje, abychom neudělali do těla klapky rýhy. Když máme škrtící klapku důkladně očištěnou, můžeme ji nainstalovat zpět do vozu.

Oprava a výměna

Výměna snímače polohy klapky: Pokud je snímač vadný, je nutné jej vyměnit. Výměna škrtící klapky: U mechanicky poškozených klapek je nutná výměna. Diagnostika řídicí jednotky: Pokud je problém v elektronickém řízení, je nutné provést diagnostiku a opravu. Náklady na výměnu nebo opravu škrtící klapky se mohou lišit v závislosti na typu vozidla a místa, kde je práce provedena. Obvykle se jedná o stovky až tisíce korun.

Konkrétní tipy pro klimatizační servomotory a omezovací klapky

Mám dotaz ohledně omezovací klapky čerstvého a recirkulovaného vzduchu (té co je hned pod pylovým fitrem), u CLIMATRONICU měl jsem podezření, že se tato klapka neotvírá, zjistil jsem však, že v režimu AUTO se klapka neustále natáčí v podstatě se zastaví jen když přepnu klimu do režimu vnitřní cirkulace ( to se správně natočí do vodorovné polohy). Píšu proto, že jsem kouknul do kolegovy oktavky a tam se ta klapka skoro nehýbala.

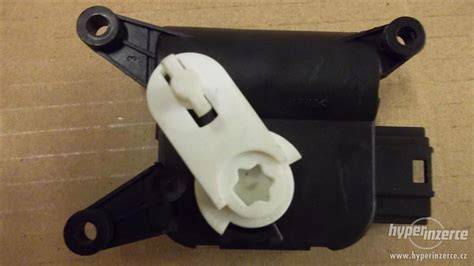

Je nejspíš prasklé osazení plastového kolečka v nastavovači omezovací a recirkulační klapky. Opravu zvládneš i sám, jenom při vyndavání toho servomotorku je tam hrozne málo místa. Dá se to zvládnout, nejlépe po sundání schránky u spolujezdce. Pokud se týká cen , tak originál byl většinou od firmy Valeo. Koupit nové u Š za 4.500,- Kč nebo totéž za cca polovinu u dodavatelů jako Auto Kelly. Nebo jít na vrakáč a koupit za 500-700,- Kč (podmínkou je sundat víčko a zkontrolovat, zda není větší kolečko na ose prasklé).

Vyndání, tak prvně povolit šroubek M6 co je kolmo k podlaze, pak pomocí ruky nebo šroubováku vycvaknout horní bílou pacičku od horní klapky a pak tahat ven a pak teprve odpojit konektor, pač ten konektor v základní pozici jde dost těžko vytáhnout, tak je lepší ho nechat až nakonec. Při samotném nandávání doporučuji vše zapojit jen tak volně a spustit climatronik a zmáčknout vnitřní cirkulaci aby se motůrek serva nastavil do této pozice vnitřní cirkulace.

Dočasné a improvizované opravy

Typickou závadou je vlasová nebo větší prasklina na nasazení největšího kolečka na kovové ose. Je to jednoduchý, je potreba z F konektoru (konektor k anténě např. od satelitu) odříznout cca 1 mm kroužek (ze strany kabelu) který se následně natočí na prasklé ozubené kolo ze strany tištěného spoje. Pak se kolečko namáčkne a je to. Uvidíme jestli to do jara vydrží. Kdyžtak to pak vyndám a dám ten kroužek a bude klid.

Co dělat při pochybnostech

Nejlepší způsob, jak zjistit, zda je škrtící klapka vadná, je provést odbornou diagnostiku díky specializovanému zařízení nebo navštívit odborný servis. Profesionální diagnostika dokáže rychle identifikovat problémy a zjistit, zda je škrtící klapka příčinou vašich problémů. Pokud si nejste jisti, jak problém vyřešit, navštivte náš servis.

Prevence a doporučení pro údržbu

• Pravidelná údržba a čištění škrtící klapky jsou klíčové pro její správnou funkci.
• Každých pár měsíců je tedy vhodné na škrtící klapku nastříkat potřebný přípravek, který je k dostání v každé odborné prodejně či e-shopu.
• Mechanici obecně doporučují vyměnit škrticí klapku každých 7-10 let u vozidel s vysokým najetím.
• Při diagnostice využívejte živá data OBD-II a dynamické testy pro přesnější zjištění příčiny.

Škrtící klapka je kritickou součástí motoru, která má zásadní vliv na výkon, spotřebu paliva a emise. Pravidelná údržba a čištění, spolu s včasným řešením jakýchkoliv problémů, jsou klíčem k udržení motoru v optimálním stavu.
