V dnešním průvodci se zaměříme na to, co znamená zkratka SCF v souvislosti s převodovkami, jak se označují jednotlivé typy převodovek, a jak identifikovat správný typ pro konkrétní automobil. Dále popsujeme běžné diagnostické body, které bývají spojeny s poruchami převodovek, a přinášíme stručný přehled problémů a oprav z praktické dílny.
DSG a moderní převodovky - základní princip a výhody
DSG (Direkt-Schalt-Getriebe) byla vyvinutá německou automobilkou Volkswagen. Hlavním motivem bylo zlepšit efektivitu v porovnání s klasickými automatickými převodovkami s hydrodynamickým měničem. Zjednodušeně řečeno převodovky DSG kombinují výhody manuálních a automatických převodovek, avšak určité nectnosti se k nim také váží. Nejvíce se negativa projevují při jízdě v kolonách, kde dochází k rychlému opotřebení a nepříjemnému cukání. Co do komfortu tyto převodovky stále nedosahují úrovně klasických měničových automatických převodovek.

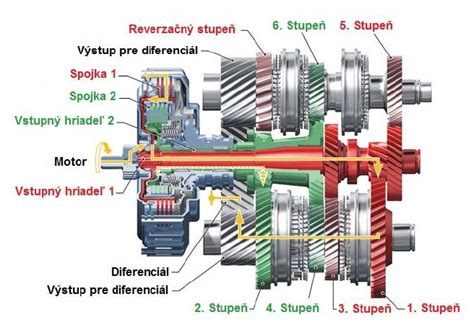

První, kdo zkonstruoval převodovku tohoto typu, bylo Porsche již v 80. letech 20. století. Masově byla DSG převodovka poprvé představena v roce 2003 ve vozech Volkswagen Golf R32 a Audi TT 3.2. Dvouspojková převodovka obsahuje prakticky dvě dílčí převodovky - jednu pro sudé rychlostní stupně (2., 4., 6., atd.) a druhou pro liché rychlostní stupně (1., 3., 5., atd.). Tyto spojky pracují nezávisle na sobě, což umožňuje plynulý a rychlý přechod mezi rychlostními stupni. Každá spojka ovládá oddělanou sadu rychlostních stupňů, takže druhý rychlostní stupeň je již předem vybrán a připraven k okamžitému zařazení.
Označení převodovky a jak ho najít
Najít kód převodovky lze nejčastěji přímo na převodovce; umístění označení je různé podle typu. Dále bývá uvedeno na datovém štítku, který bývá nalepený v kufru u rezervy, případně v servisní knížce. V některých případech se jedná o trojmístný kód, který je klíčový pro identifikaci typu převodovky a pro objednání správných dílů.
Nevíte-li přesný typ podle VIN kódu, můžete z kódu a dalších údajů odvodit z několika obecných návodů pro jednotlivé značky. Ford a některé další značky často uvádějí typ převodovky na specifických pozicích v rámci VIN nebo štítku vozu, zatímco koncern VW (Škoda, VW, Audi) typicky neobsahuje přímý kód převodovky ve VIN kódu, ale v jiných zdrojích a štítcích se k němu lze dopátrat.
Časté kódy poruch a jejich význam
Přehled vybraných kódů z diagnostiky automatických převodovek a jejich význam:
- P0732 - Nesprávný převod ve 2. stupni
- P0733 - Nesprávný převod ve 3. stupni
- P0734 - Nesprávný převod ve 4. stupni
- P0735 - Nesprávný převod v 5. stupni
- P0703 - Brzdový spínač - nesprávná funkce / vadný spínač brzdových světel
- P0705 - Nesprávná pozice voliče převodovky (PRNDL) / vadný snímač polohy řadicí páky
- P0706 - Nesprávný signál snímače volby převodovky
- P0710 - Teplotní čidlo převodového oleje - porucha
- P0711 - Teplotní čidlo převodového oleje - rozsah
- P0712 - Nízký signál teplotního čidla oleje
- P0713 - Vysoký signál teplotního čidla oleje
- P0720 - Snímač otáček výstupní hřídele
- P0725 - Chybějící signál otáček motoru
- P0730 - Nesprávný převodový poměr / klouzání spojek
- P0740 - Spojka měniče momentu - porucha
- P0741 - Spojka měniče momentu - skluz
- P0742 - Spojka měniče momentu - trvale sepnutá
- P093 - Elektronické a hydraulické poruchy v různých verzích převodovek (částečné schéma)
U zvláštních značek a modelů se mohou objevit i další kódy z tabulek VW DSG, ZF 6HP/8HP, GM 6L80/6T40 a dalších. Dlouhé seznamy kódů slouží pro dílenské tabulky a diagnostiku v dílnách.
Praktické tipy pro identifikaci a diagnostiku
- Ověřte si označení převodovky na štítku nebo na samotné převodovce; kód bývá často trojmístný.
- Použijte diagnostiku (OBD11, VCDS, DAS/Xentry, Tech2, GDS2) pro identifikaci konkrétního problému a provedení adaptací/kalibrací po opravě.
- U DSG a mechatroniky často hrají roli opotřebené lamely, nízká hladina oleje, nebo problémy s tlakem v hydraulickém systému.
- Praktická připomínka: moderní převodovky často vyžadují adaptace a reset po opravě; postupy závisí na značce (např. VW DSG DQ200, Mercedes 722.x, ZF 6HP/8HP).
Co čekat u opravy a jaké jsou nejčastější příčiny smrti automatů
Nejvíce „zabíjejí“ automaty absence pravidelné výměny oleje a proplachu, často následované selháním mechatroniky. Mezi nejčastější příčiny patří:
- Absence pravidelné výměny oleje a špatný servis oleje
- Selhání mechatroniky a tlakových systémů
- Nepřesné adaptace tlaku a řazení po opravě
Specifické tabulky a seznamy poruch pro jednotlivé značky ukazují, jak se mohou lišit typy převodovek a jejich „smrtící závady“ mezi ZF, VW, VW DSG DQ200/DQ250, Aisin TF-60SN, GM 6L80/6T40, Ford DPS6 a dalšími.
Krátké srovnání typů převodovek a jejich charakteristik
Suché vs. mokré spojky:
- Suché spojky - menší vozy, nižší točivý moment, nižší životnost; méně mazání a chlazení
- Mokré spojky - vyšší výkon, vyšší točivý moment, lepší chlazení a mazání; obvykle déle vydrží
Princip fungování DSG spočívá v tom, že dvě spojky pracují nezávisle a umožňují předvýběr dalšího stupně, což zajišťuje rychlý a plynulý posun mezi rychlostními stupni bez ztráty síly.
Další užitečné údaje pro mechaniky a majitele vozidel
Převodovky DSG mají různá označení podle výrobce a modelu. Pro identifikaci převodovky podle VIN kódu se často vyplatí zkontrolovat také koncernové a výrobní verze - VW DSG, S-Tronic (Audi), Tiptronic (některé staré modely), Multitronic (převodovky bez spojky) a další.
V případě Rapida (a dalších koncernových vozů) bývá kód převodovky uveden na značkovém štítku v kufru nebo v servisní knížce. Pokud je v jednotlivých příručkách uveden kód SEP pro 0DQ (manuální 6-stupňová), jedná se o jiný systém než DSG; v takových případech je důležité identifikovat správný typ podle cílené specifikace motoru a převodovky.
Working of Dual Clutch Transmission (DSG)
Krátké shrnutí a praktické závěry
DSG převodovky představují pokročilou kombinaci výhod manuálních a automatických systémů, avšak vyžadují pravidelnou údržbu a pro správnou funkci často i diagnostiku a adaptace po opravách. Správné označení převodovky a její identifikace podle VINu či štítku je klíčová pro objednání náhradních dílů a správný servis.
