Kódování volantu Škoda Octavia III — kompletní návod a postupy

Tato příručka se zabývá procesem doplnění multifunkčního volantu (MF volantu) na vozidla Škoda Octavia III. Vzhledem k tomu, že se jedná o komplexní úpravu, která může vyžadovat výměnu dalších komponentů a následné kódování, je důležité si být vědom všech kroků a možných komplikací.

Co je potřeba před započetím montáže

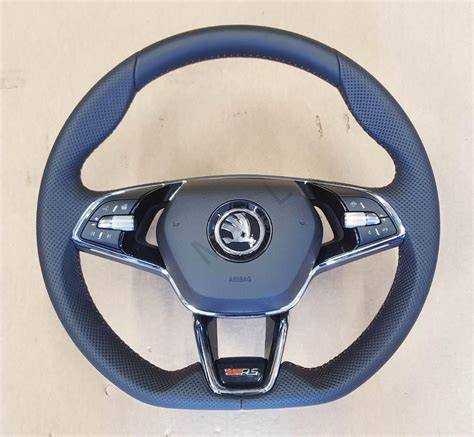

• Lišta do volantu s tlačítky ovládání: Tento díl je klíčový pro funkčnost MF volantu. Existují různé varianty dle označení dílu.
• Ovládání - spínač dálkového ovládání: Tyto spínače jsou kompatibilní s modely Škoda Fabia III, Octavia III a Superb III.
• Kabeláž: Je nezbytná pro propojení tlačítek volantu s ostatními systémy vozidla.
• Volant: V případě potřeby může být nutné vyměnit původní volant za multifunkční. Například čtyřramenný volant v kůži pro vozy Škoda Octavia III.
• Airbag: Při výměně volantu je vždy potřeba řešit i kompatibilní airbag a správné utahovací momenty.
• Diagnostické rozhraní (VCDS/VAS/OBD): Pro čtení kódování a provedení adaptací/kódování.

Možné dodatečné požadavky a úpravy

V závislosti na konkrétní výbavě a roku výroby vozidla může být nutné provést další úpravy:

• Výměna Gateway (Řídicí jednotka): V některých případech, zejména u starších vozidel, nemusí původní Gateway (řídicí jednotka s označením CAN) podporovat multifunkční volant. V takovém případě je nutná její výměna za novější, která podporu MF volantu umožňuje. Po výměně a montáži MF volantu je nezbytné provést kódování na vozidle.
• Úprava podvolantové jednotky: Informace naznačují, že pro starší modely (před MR2016) může být nutná výměna podvolantové jednotky. U novějších modelů (od MR2016) by mohl být MF volant funkční po online aktivaci.
• Přepinování konektorů / přepojení kabeláže: V některých případech je nutné přepinovat konektory nebo upravit zapojení kabeláže, například propojení pinu 5 s pinem 10 u páčky tempomatu.
• Kompatibilita rádia: Pro plnou funkčnost MF volantu je důležitá také kompatibilita s autorádiem. Starší rádia z předfaceliftových modelů nemusí být plně ovladatelná. Doporučuje se výměna za modernější jednotky jako Swing, Bolero, Columbus nebo Amundsen. Některé zdroje uvádějí, že pro plnou funkčnost je nutné mít rádio s podporou CAN bus.

Krokový postup montáže MF volantu

1. Zjistěte výbavu vozidla a rok výroby, ověřte potřebu výměny Gateway nebo podvolantové jednotky.
2. Sežeňte potřebné díly: lištu s tlačítky, kabeláž, multifunkční volant, případně novou Gateway a kompatibilní rádio.
3. Bezpečně odpojte baterii a odpojte airbag dle servisních postupů.
4. Demontujte stávající volant a připojte MF volant s novou lištou a kabeláží.
5. Vyměňte Gateway nebo podvolantovou jednotku, pokud je to nutné.
6. Připojte diagnostické rozhraní a proveďte kódování a adaptace dle níže uvedených kroků.
7. Ověřte funkčnost tlačítek, ovládání rádia a palubního počítače (Maxi DOT).
8. Namontujte airbag a zkontrolujte utahovací momenty, připojte baterii a proveďte kontrolní testy.

Kódování a aktivace funkcí (přehled nejdůležitějších položek)

Po instalaci všech potřebných komponentů je nezbytné provést kódování jednotlivých řídicích jednotek a aktivaci funkcí:

• Aktivace multifunkčního volantu: V systému autorádia (např. Columbus) je nutné MF volant aktivovat.
• Aktivace tempomatu: U vozidel s dodatečnou montáží tempomatu je nutné funkci tempomatu povolit a dokódovat pomocí originálního SWAP kódu. Nastavená rychlost se pak zobrazuje vedle loga tempomatu.
• Nastavení tlačítek: Důležité je správné nastavení a kódování tlačítek, aby fungovaly podle očekávání. Například levá tlačítka pro ovládání rádia (přepínání stanic, ovládání hlasitosti) a pravá pro ovládání palubního počítače (Maxi Dot).
• Kontrola odporů tlačítek a správnosti zapojení: V případě nesprávného chování (např. přepnutí na nesprávnou stanici) je nutné zkontrolovat hodnoty odporu tlačítek a správnost kódování.

Specifické úpravy a příkazy pro VCDS / kódování (vybrané příklady z praxe)

Následující seznam obsahuje často používané kódovací kroky pro různé jednotky, které souvisí s komfortem a světelnými funkcemi - řada z nich je užitečná i při doladění po instalaci MF volantu:

• Aktivace asistenta rozjezdu do kopce (Hill Hold Control):
  • Jednotka 03 (ABS) - 07.Coding - Byte 25 - check Bit 0 a Bit 1
  • Jednotka 03 (ABS) - 10.Adaptation - Berganfahrassistent (Hill-start assistant) - wert entsprechend anpassen (Default Wert: normal) LATE = drží déle brzdu
• Aktivace XDS:
  • Jednotka 03 (ABS) - 07.Coding - Byte 23 - check Bit 1
• Komfortní dotažení oken:
  • Kódování: 46-Komfort systém, kódování-07 kód vložit LCode, v bytu 6 zaškrtnout bit 6
• Synchronní nastavení zrcátek:
  • Kódování: 46-Komfort systém, kódování-07 kód vložit do LCode, v bytu 14 zaškrtnout bit 6
• Aktivace Tear-drop (setření posledním cyklem do sucha):
  • Jednotka 09 (Cent.Elect) - 07.Coding - select slave module WWS371 - Byte 0 - check Bit 3, Byte 1 - uncheck Bit 4, Byte 2 - check Bit 5
• Pohasnutí LED denních světel při blinkru:
  • Jednotka 09 (Cent.Elect) - 16.Security (31347) - 10.Adaptation - pro levé a pravé směrovky nastavit příslušné parametry Dimmwert a Dimming Direction
• Aktivace funkce „protočení ručiček“ (Staging):
  • Jednotka 17 (Instruments) - 07.Coding - Byte 1 - check Bit 0 - Gauge Test/Needle Sweep (Staging) active

Ovládání pravé strany MF volantu a Maxi Dot

Pro plnou funkčnost pravé strany MF volantu, zvláště pro ovládání palubního počítače, jsou obvykle splněny dvě podmínky:

• Vozidlo musí mít Maxi Dot.
• Musí být vyměněna pravá volantová páčka za tu bez "kolísky" na ovládání PP. Z podvolantovky je nutné odkódovat ovládání PP (palubního počítače).

V některých případech je možné dosáhnout funkčnosti pravé strany volantu i bez výměny páčky, ale může to vyžadovat složitější úpravy zapojení.

Běžné problémy a zkušenosti z praxe

• U některých vozidel nefungují některé ovládací prvky volantu bez výměny Gateway - typický případ je nutnost výměny Gateway u starších Octavií.
• Někdy se při pokusu o přepnutí uložené stanice namísto sousední stanice přepne na jinou - nutné zkontrolovat odpor tlačítek a kódování.
• Tlačítko telefonu slouží pouze k přijetí nebo odmítnutí hovoru, pokud není aktivní HF sada.
• Celkové náklady: Někteří uživatelé zmiňují, že celková cena za úpravu (volant, airbag, podvolantovka, přepinování, kódování, rádio) může být značná.
• Příklad z praxe: Výměna tlačítek na původním volantu, montáž kabeláže a kódování na vozidle Škoda Octavia 3. U tohoto vozidla se musela ještě vyměnit i Gateway, protože nepodporovala MF volant. Po montáži a nakodování vše pracuje jak má.

Příklady montáží a reálné konfigurace

• Škoda Octavia 3 (rok výroby 2018): Dodatečná montáž originálního tempomatu a výměna pogumovaného volantu za kožený s multifunkcí. Vyžadovalo výměnu Gateway a kódování.
• Škoda Octavia 3: Výměna tlačítek na původním volantu, montáž kabeláže a kódování.
• Škoda Octavia 4 (rok výroby 2021): Dodatečná montáž LED osvětlení nohou přes modul CAN.

Testování a ověření funkcí po kódování

1. Zkontrolujte funkčnost všech tlačítek volantu (levá i pravá strana), potvrzení stisků a odezvu autorádia a palubního počítače.
2. Ověřte, že tempomat se aktivuje a uložená rychlost se zobrazuje správně.
3. Proveďte jízdní test a zkontrolujte bezpečnostní systémy (ESP, ABS), reakce airbagu a indikace chyb v palubní diagnostice.
4. Zkontrolujte, zda nejsou aktivní nové chybové kódy v CAN sběrnici, případně proveďte vymazání a opětovné prověření.

Užitečné tipy a doporučení

• Při výměně dílů vždy používejte originální nebo ověřené komponenty a pečlivě dokumentujte původní zapojení před demontáží.
• Připojte diagnostiku dříve, než přepojíte konektory, abyste mohli sledovat výskyt chybových kódů v reálném čase.
• Pamatujte, že některé změny vyžadují přístup do bezpečnostní sekce (Security Access) jednotky - mějte připravený příslušný kód (např. 31347 nebo S12345 apod.).
• Pokud nejste si jisti, konzultujte postup s odborným servisem nebo komunitou zaměřenou na VAG kódování - některé kroky, zejména práce s airbagem, jsou rizikové.

Tabulka: Přehled vybraných adaptací a kódování (rychlý přehled)

Bezpečnostní upozornění

Při práci s airbagem a elektrickými systémy vozidla postupujte vždy podle servisních předpisů a bezpečnostních pokynů. Nesprávná manipulace může vést k poškození vozidla nebo ohrožení zdraví.

Pokud chcete, můžete po dokončení úprav požádat o kontrolu kódování a funkčnost u specializovaného servisu, který má zkušenosti s VAG skupinou vozidel.
