Přehledná a podrobná příručka pro výměnu a montáž tlumiče na modelu Octavia I. Návod vychází z uvedeného postupu a je doplněn o organizační a bezpečnostní pokyny, včetně doporučené technické výbavy a identifikace nutných nářadí.
Potřebné nářadí a materiály
- Ořechy a klíče: 18 mm (šroub v těhlici), 21 mm a 7 mm (klíč), 19 mm (kulový čep řízení), 24 mm, 16 mm, 13 mm (ráčna + hlavice), 18 mm a 24 mm.
- Rázový/ruční momentový nástroj pro utažení šroubů dle specifikací výrobce.
- Nové komponenty tlumiče - doraz tlumiče, ochranná manžeta, pružina, miska, ložisko, gumové uložení a vložka závitu.
- Čisticí prostředky a maziva vhodná pro karosérii a tlumičovou soustavu.
- Bezpečnostní vybavení - rukavice, brýle, stojany pro zvednutí vozidla.
Postup demontáže starého tlumiče
- Odpojíme kabely od ABS a indikace brzdových destiček z držáku na tlumiči.
- Povolíme matici šroubu v těhlici pomocí ořechu 18 mm a šroub vyndáme ven.
- Stáhneme pružinu a povolíme vložku závitu (klíč zet 21 a 7 mm ořech).
- Sundáme gumové uložení, ložisko a misku.
Montáž nových součástí - postup v pořadí
- Nandáme doraz tlumiče.
- Ochrannou manžetu.
- Přidáme pružinu.
- Namontujeme misku a ložisko.
- Poté gumové uložení a nakonec vložku závitu.
- Dál je montáž opakem demontáže - tedy sestavíme vše zpět na stejné pozice a utáhneme.
- Chytíme a utáhneme šroub stabilizátoru.
- Upevníme kabely ABS a indikace brzdových destiček do držáku na tlumiči.
Demontáž kulového čepu řízení a tipy
Pak povolíme kulový čep řízení ořech 19 mm a buď stáhneme nebo vyrazíme. Pro manipulaci je vhodné používat ráčna a hlavice 13 mm, 16 mm, 18 mm, 19 mm, 21 mm a 24 mm.
Bezpečnost a poznámky
Pro technické informace lze využít platformu Tenneco eLearning, která nabízí více než 130 návodů, montážních instrukcí a výcvikových modulů dostupných prostřednictvím webového prohlížeče. Webová stránka používá cookie soubory pro svůj chod, analýzy a marketing a také systém komentářů. Podrobnosti naleznete v zásadách ochrany osobních údajů. Pokud souhlasíte s používáním cookie souborů, klikněte na tlačítko Rozumím a přijímám.

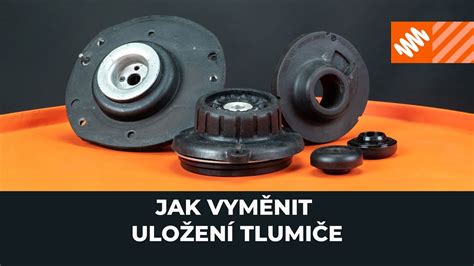

Jak vyměnit upevnění předního tlumiče na SKODA OCTAVIA 1U [NÁVOD]
Dodatečné poznámky k montáži a údržbě
Všechny kroky je vhodné provádět v čistém prostředí a s dodržováním doporučených momentů utažení podle výrobce. Před zahájením prací se ujistěte, že vozidlo je správně zvednuto a zajištěno.
| Krok | Popis |
|---|---|
| 1 | Odpojení kabelů ABS a indikace |
| 2 | Demontáž šroubu v těhlici (18 mm) |
| 3 | Stáhnutí pružiny a vložky závitu |
| 4 | Montáž nových dílů v pořadí doraz - manžeta - pružina - miska - ložisko - uložení - vložka |
| 5 | Utahování šroubu stabilizátoru, upevnění kabelů |
