Opravy kabelových svazků a napájení ventilátoru topení bývají častým tématem majitelů Renault Master. V článku shrnu jednotlivé součásti systému, typické problémy, jejich příčiny a postupy opravy na základě dostupných informací z uvedeného textu.
Co je „opravárenský kabelový svazek“ a k čemu slouží
Kabelový svazek s konektorem určený k opravě - náhradě poškozené kabeláže k regulátoru ventilátoru topení v různých vozidlech Renault. Tento opravárenský kabelový svazek nabízí řešení pro velmi častý problém uvedených vozidel, kdy dochází k vypálení připojovacího konektoru k regulačnímu resistoru pro ventilátor topení. Vodiče na opravném svazku jsou dlouhé cca 15 cm.
Kde se nachází ventilátor a jaké jsou typické problémy
Kde najdu ventilátor? Je schovaný pod palubní deskou před spolujezdcem. Při závadách bývá časté označení, že ventilátor nejde, zatímco „něco vrčí a cvaká někde uprostřed za palubovkou“, případně dochází k vypálení konektoru, relé či nesprávnému napájení. Na základě různých poznámek bývá uváděno, že u digitální klimatizace mohou být problémy s elektronikou nebo odpory, a že relé větráku může být umístěno přímo u ventilátoru.
Počet vodičů a identifikace závady
V konektoru bývají 8 vodičů. Pokud ventilátor nejede a slyšíte cvakání, je možné, že problém spočívá v relé nebo napájení. U některých verzí klimatizace není relé klimatizace ani odpory v klasickém umístění, modul elektroniky se stará o řízení. Proto je důležité ověřit napájení a spojení na svorkách a uvolněné kontakty v konektoru.
Modul topných odporů a jejich opravy
Odpory topení najdeš na straně spolujezdce v plastovém tunelu, vedou k nim dráty od ventilátoru. Stačí pootočit a vyndáš celý modul. Jsou tam 3 pružiny (odpory) a tepelná pojistka. Dostaneš se k tomu i zezdola, pokud máš vymontovaný kaslík, tím líp to uvidíš. Zefek uvádí, že relé větráku je přímo u větráku, není u pojistek; pokud cvaká, může být špatné napájení.
Praktické postupy pro opravu a diagnostiku
- Ověř napájení na svorce 87 - obvykle bývá 12V, pokud jde o relé v obvodu ventilátoru.
- Prohlédni a otestuj konektor s konektorem regulátoru ventilátoru topení - vypálený konektor bývá častým problémem.
- Prohlédni modul odpory v tunelu spolujezdce a zkontroluj tepelnou pojistku a pružiny (odpory).
- Pokud ventilátor cvaká a nesbírá napětí, zvaž kontakt s odborníkem, protože může jít o špatné napájení nebo vadné relé.
Rysy údržby a doporučené kroky
Výměny součástí se mohou lišit dle modelu Renault Master a konfigurace klimatizace (digitální vs. klasická). Při odstraňování kaslíku nebo tunelu u spolujezdce postupuj opatrně, abys nepoškodil plastové díly a vodiče.
Často kladené dotazy a poznámky
- Kolik drátů vede k ventilátoru? - V některých verzích bývá 8 vodičů v konektoru.
- Kde je umístěno relé větráku? - Často přímo u ventilátoru, ne u pojistek; u některých verzí může být i elektronický modul s odpory.
- Jak zjistit, zda jde o napájení nebo o samotný motor? - Poslouchej cvakání, měř napětí na svorce 87 a zkontroluj spojení v konektoru.

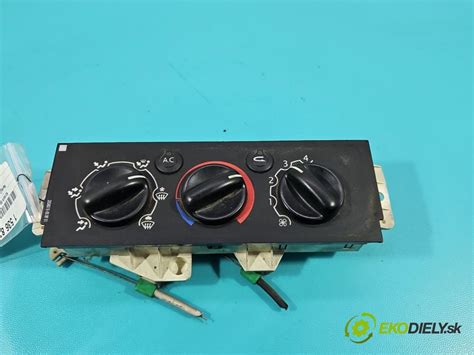

Vizualizace systému (doporučené doplňky)
Pro lepší pochopení je užitečné mít schematické znázornění zapojení a umístění odporníků v tunelu spolujezdce a relé u ventilátoru. Níže uvedené prvky lze považovat za doprovodné ilustrace k textu.
2023 Renault Master Heater Fan Removal
Poznámka: texty v tomto článku vycházejí z popisu daných řešení a zkušeností uživatelů, které jsou uvedeny v původním čerpaném materiálu.
Tabulka s klíčovými informacemi
| Součást | Popis | Slouží k |
|---|---|---|
| Opravárenský kabelový svazek | Korekce vypáleného konektoru k regulačnímu odporu ventilátoru topení | Napájení a oprava ventilátoru |
| Odpory topení | 3 pružiny, tepelná pojistka, modul v tunelu spolujezdce | Řízení výkonu ventilátoru |
| Relé větráku | Umístěno u ventilátoru; spíná napájení | Ovládání napájení ventilátoru |
