Práce se zabývá variantami karosérií, základními poznatky o jejich složení, konstrukčními skupinami a komponenty, projekcí a legislativou, metodikou projektování karoserie a úvodním pevnostním návrhem (kontrolou). Cílem je poskytnout ucelený pohled na návrh rámů a karoserii se zřetelem na torzní tuhost a související atributy, včetně aerodynamiky, materiálů a technologických koncepcí.
Obecné poznámky a základní pojmy
- Přehled vztahů projekt, konstrukce, design a technologie a jejich vzájemných vlivů na vzhled i funkčnost vozidel.
- Povrchy z geometrického pohledu a technologie jejich dosažení, včetně aerodynamických vlivů na odpor, vztlak a hluk.
Technologie a materiály karoserií
- Základní technologické koncepce karosérií ve vztahu k sériovosti.
- Materiály pro stavbu karoserií: jejich vlastnosti a dopad na pevnost, hmotnost a výrobní náklady.
Skladba karoserií

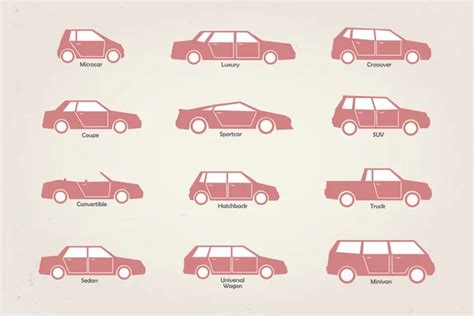

- Obvyklé typy karosérií a základní druhy karoserií.
- Skladba typických svařovaných karosérií osobních vozů a dodávek; budky nákladních vozidel.
Detaily konstrukce a součástí
- Skladba II: koroze, okna, zasklívání, stěrače, těsnění, zámky, panty, vzpěry.
- Připomenutí základních pojmů aerodynamiky vozidel: laminární a turbulentní obtékání, odpory a vztlaky, aerodynamický hluk a ostřik.
Metodika projektování karoserie
- Metodika projektu obecně: pracoviště řidiče, požadavky a usazení figurín, stanovení seřizovací dráhy sedadla.
- Metodika projektu karoserie II: umístění sloupku volantu (nákladní), obálka řidiče, prostor pro řazení, šířka v loktech.
- Metodika projektu karoserie III: návrh předního skla, konstrukce stěračů, umístění spodního rámu čelního skla, konstrukce A-sloupku, předběžné dimenzování A-sloupku.
Pevnostní návrh karosérie
- Pevnostní návrh I: oblasti výpočtů - statika, dynamika, životnost, tuhost, vlastní frekvence, zátěžné stavy nosných částí; MKP výpočty, skořepinový a nosníkový model.
- Pevnostní návrh II: Prutový a nosníkový prvek.
- Pevnostní návrh III: detailní náhrady skořepin, nosných profilů, tvarovaných plechů a smykových polí.
Rámy vozidel a jejich specifika
- Žebřinové rámy pro osobní a nákladní vozidla: specifika návrhu, výpočtu a zkoušek.
- Příhradové rámy (s dveřmi, bez): specifika návrhu a známá řešení.
Aplikace a praktické aspekty
- Aplikace I a Aplikace II - praktické kroky v projektech karoserie a rámů.
Literatura a kontext
Hlavní zdroje zahrnují dílo Karosérie a souvisejících témat vydané ČVUT a související studijní materiály. Zvláštní poznámky ke konzistenci a grafické kvalitě CAD modelů, a poznámky k interpretaci výsledků simulací a jejich využití při rozhodování o úpravách rámu.
Praktické poznámky k rámům a formuli
Diplomové práce a zkušenosti z Formule Student zdůrazňují význam torzní tuhosti rámu, uchycení kol a kapotáží, stejně jako integraci rámu s ostatními částmi vozidla a dodržování mezinárodních pravidel soutěže. Různé varianty rámů mohou vyžadovat vizuálně popsané konstrukční úpravy a jasnou interpretaci výsledků simulací torzní tuhosti pro rozhodování o změnách v rámci vozidla.
Možnosti prezentace a ilustrace
V rámci článku lze doplnit tabulku s klíčovými parametry rámů a jejich torzní tuhostí pro konkrétní varianty, a doprovodit ji obrázky CAD modelů s označením hlavních změn. Kromě toho lze zahrnout ilustrace rozložení sil a číselné ukázky z MKP analýz.
Shromážděné poznámky a kritické body
- Po zhodnocení simulačních výpočtů je důležité ukázat, jak se změny v jedné části rámu projevují na jiné části a jak se vyvažují.
- Je třeba jasně specifikovat materiály a tloušťky výplní rámů a jejich vliv na pevnost a hmotnost.
- Podlaha vozu a její materiálové parametry jsou důležité pro celkovou tuhost a bezpečnost.
