Základní funkce a prvky přístrojového panelu
Přístrojové panely montované do vozidel Škoda Felicia mají několik základních funkcí a prvků, které je důležité znát pro správnou diagnostiku a údržbu.
Kompatibilita budíků mezi motorizacemi
Budíky pro benzínové motory MPi a BMM jsou v podstatě totožné a lze je mezi sebou bez problémů prohazovat. Jediný rozdíl spočívá v rezistoru na ukazateli teploty chladicí kapaliny. Při montáži budíků z motorizace BMM do Felicie s motorem MPi může dojít k ukazování nesprávně nízké teploty, než je reálná. Tento problém lze vyřešit prohozením samotného ciferníku budíků, čímž se teplota zobrazí správně.
Budíky z dieselových Felicií jsou zapojeny odlišně, a proto nebudou fungovat na benzínových verzích vozidla při pokusu o jejich výměnu.
Konektory a jejich funkce
Přístrojový panel Felicie je zezadu vybaven třemi konektory: bílým, černým a žlutým. Bílý konektor se nachází na straně ukazatele teploty, černý uprostřed a žlutý u ukazatele paliva.
- Bílý a černý konektor: Slouží k přivádění signálů pro kontrolky.
- Žlutý konektor: Zajišťuje přivádění signálů a stálého či spínaného napájení pro hodiny, podsvícení nebo kontrolky.
Integrované obvody a jejich role
V přístrojovém panelu se nachází několik klíčových integrovaných obvodů:
- LM2902N: Jedná se o integrovaný obvod obsahující čtyři operační zesilovače.
- ITT KEFB-842: Tento obvod je zodpovědný za otáčení ručičky otáčkoměru. Pulzy z řídicí jednotky jsou do něj přiváděny ze žlutého konektoru.
- PCF1179CT: Jedná se o SMD obvod, který funguje jako kontrolér pro jednoduché 4místné hodiny. Datasheet k tomuto obvodu je volně dostupný.
Zvuková signalizace zapnutých světel
Novější verze přístrojových panelů mohou být vybaveny zvukovou signalizací zapnutých světel, která je zabudována přímo na panelu.
Princip funkce ukazatele teploty chladicí kapaliny
Ukazatel teploty funguje na principu měření odporu snímače teploty umístěného v motoru. Odpor snímače je přiveden na pin T10b/2 a měří se vůči zemi (GND). Správná funkce závisí na hodnotě tohoto odporu, která se mění s teplotou.
Význam a řešení závad signalizovaných kontrolkami
Rozsvícení kontrolky na palubní desce vozidla Škoda signalizuje určitou událost nebo závadu. Je důležité rozlišovat mezi různými barvami kontrolek, které mají odlišný význam.
Barvy kontrolek a jejich obecný význam
- Červená kontrolka: Signalizuje vážnou závadu, která může bránit další jízdě. Vozidlo je nutné co nejdříve zastavit a zkontrolovat.
- Oranžová kontrolka: Upozorňuje na varování, že s vozidlem nemusí být něco v pořádku. Je doporučeno prověřit příčinu.
- Zelená kontrolka: Informuje o aktivaci jednotlivých funkcí automobilu (např. zapnutá světla, blinkry).

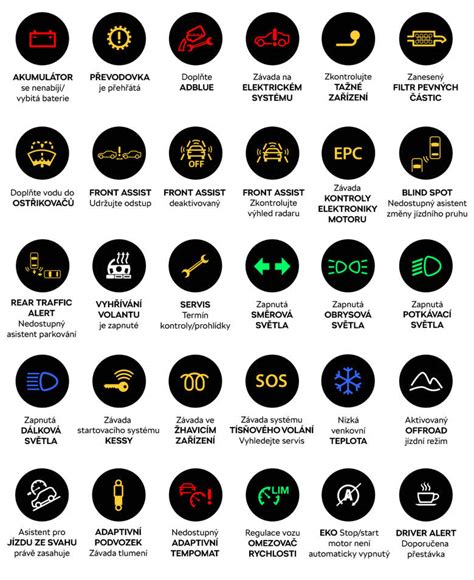

Nejčastější a nejdůležitější kontrolky a jejich řešení
Červená kontrolka brzd s vykřičníkem
Tato kontrolka označuje vážnou závadu v brzdovém systému, nejčastěji nízkou hladinu brzdové kapaliny.
Řešení: Zkontrolujte hladinu brzdové kapaliny a v případě potřeby ji doplňte.
Červená kontrolka chladicí kapaliny
Signalizuje přehřátí motoru, jehož nejčastější příčinou je nedostatek chladicí kapaliny.
Řešení: Po vychladnutí motoru doplňte chladicí kapalinu a zkontrolujte, zda nedochází k jejímu úniku pod vozidlem.
Červená kontrolka olejničky
Indikuje nízký tlak motorového oleje.
Řešení: Ihned zastavte vozidlo na rovném povrchu a vypněte motor. Po krátké pauze zkontrolujte hladinu motorového oleje a případně ji doplňte.
Červená kontrolka dobíjení
Tato kontrolka značí závadu v systému dobíjení vozidla, často způsobenou poruchou alternátoru.
Řešení: Doporučuje se odtáhnout vozidlo do servisu.
Kontrolka motoru (tzv. "kuře")
Označuje nesprávné spalování paliva. Příčiny mohou být různé, od ucpaného EGR ventilu po vadnou lambda sondu. Motor se při rozsvícení této kontrolky často přepne do nouzového režimu.
Kontrolka žhavení
Indikuje závadu v systému žhavení u vznětových motorů.
Kontrolka tlaku v pneumatikách
Pokud je vozidlo vybaveno systémem monitorování tlaku v pneumatikách, může se tato kontrolka rozsvítit při nesprávném nahuštění.
Řešení: Zastavte na bezpečném místě, zkontrolujte nahuštění všech pneumatik a v případě potřeby je dohustěte. Kontrolka by měla po dohuštění sama zhasnout.
Oranžový volant
Signalizuje závadu posilovače řízení.
Řešení: Pokud nejste automechanik, tuto závadu sami neodstraníte. Je nutné navštívit servis.
Kontrolka ESP
Svítící kontrolka ESP indikuje závadu elektronického stabilizačního systému.
Řešení: Pokud kontrolka nezhasíná, je nutné navštívit autoservis.
Oranžová kontrolka klíče
Informuje řidiče, že vozidlo vyžaduje servisní prohlídku, například pravidelnou údržbu nebo výměnu oleje.
Řešení: Funkčnost vozidla není omezena, můžete pokračovat v jízdě.
Oranžový trojúhelník
Tato kontrolka sama o sobě nic neznamená. Vždy je doprovázena další kontrolkou nebo varováním na palubním počítači.
Oprava vyhřívání zadního skla
Při řešení problémů s vyhříváním zadního skla může být užitečné zvážit použití vodivé pasty, kterou lze zakoupit v obchodech s elektronickými součástkami. Tato pasta funguje podobně jako vazelína a může pomoci obnovit vodivost.
Pokud se vyskytnou problémy s konkrétními "linkami" (vodivými pásky) na zadním skle, které nefungují, je možné je opravit. V případě, že jsou na okně nalepeny autofólie, může být oprava komplikovanější.
Možnosti opravy při aplikované autofólii
Pokud je na zadním okně aplikována autofólie, přímý přístup k vodivým páskům je omezen. Jednou z možností je opatrné naříznutí autofólie skalpelem nebo žiletkou nad poškozeným místem, následná oprava vodivého pásku a poté pokus o přitáhnutí fólie zpět pomocí horkovzdušné pistole. Toto řešení představuje menší poškození než úplné odstranění fólie. Je však důležité si uvědomit, že při aplikované fólii není oprava vyhřívání zaručena a mohlo by dojít k poškození samotných vyhřívacích pásků.
Kontrola kabeláže
Problémy s vyhříváním zadního skla mohou být způsobeny i poškozenou kabeláží. Doporučuje se zkontrolovat konektory, zejména v oblasti přechodky v pátých dveřích, kde může dojít k překlesání kabelů. Dále je vhodné zkontrolovat další konektor, který se nachází přibližně u levého zadního světla.
