V našem korektoru je použit klasický obvod pro řízení hlasitosti, hloubek, výšek a stereováhy TDA1524. Všechny popsané funkce jsou v obvodu řízeny elektronicky, ovládají se tedy pouze stejnosměrným napětím jednoduchým potenciometrem (Potenciometry nemohou chrastit, protože přes ně neprochází signál a tudíž mohou být vzdáleny od integrovaného obvodu libovolně daleko - možnost dálkového ovládání).
Obvod korektoru můžeme napájet stejnosměrným napětím 7,5 V až 16 V. Proudová spotřeba je podle napájecího napětí v rozmezí od 25 mA do 65 mA (typicky 35 mA).
Vstupy a výstupy
Vstupní signál se přivádí na konektory typu cinch inL a inP. Kondenzátory C1 a C2 oddělují stejnosměrně vstupy integrovaného obvodu. Výstupy obvodu jsou opět stejnosměrně odděleny kondenzátory C8 a C9.
Odpory R3 a R4 tvoří ochranu obvodu pro případném zkratu na výstupu. Regulace hlasitosti (zisku) pracuje od -80 dB do +20 dB. Zdvih/potlačení hloubek je ±16 dB, výšek +22/-40 dB. Stereováhu můžeme řídit v rozsahu ± 40 dB.
Ovládací prvky a kondenzátory
Hlasitost, hloubky, výšky a stereováha se nastavuje potenciometry P1 a P4. Kondenzátory C3 až C7 doplňují interní korekční obvod. Maximální efektivní výstupní napětí je 1,4 V.
Parametry a výkon
- Harmonické zkreslení je menší než 0,1 % při kmitočtu 1 kHz.
- Přeslechy mezi kanály jsou lepší než 60 dB.
- Zaručovaný souběh obou kanálů je lepší než 1,5 dB.
Další technické detaily souvisejí s napájením, proudovou spotřebou a rozmezím řízení jednotlivých parametrů, které umožňují flexibilní integraci do audio sestav s požadavky na nízký šum a vyrovnané stereo podání.
Potenciály použití a praktické poznámky
- Možnost dálkového ovládání díky oddělení signálu od napájení potenciometry.
- Možnost napájení z jednofázového DC zdroje 7,5-16 V pro širší kompatibilitu s různými audio systémy.
- Nastavení zisku a korekce tónů umožňuje jemné sladění hlasitosti, basů, výšek a stereo vyvážení podle akustiky prostoru.
Celkové parametry a rozměry systému lze odvodit z uvedených hodnot: vstupní signály, oddělovací kondenzátory a ochranné odpory spolu tvoří spolehlivý a stabilní obvod pro zpracování audioprogramu.

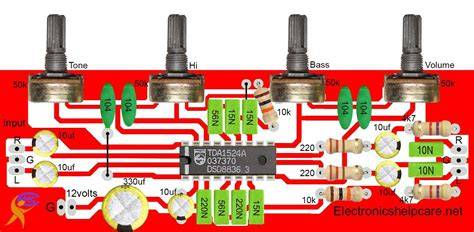

TDA1524A tone control audio system circuit diagram
Tabulka typických parametrů
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 7,5 V - 16 V |
| Proudová spotřeba | 25-65 mA (typicky 35 mA) |
| Hlasitost (zisk) | -80 dB až +20 dB |
| Zdvih hloubek | ±16 dB |
| Zdvih výšek | +22 dB / -40 dB |
| Stereováha | ±40 dB |
| Harmonické zkreslení | < 0,1 % při 1 kHz |
| Přeslechy mezi kanály | > 60 dB |
| Souběh kanálů | < 1,5 dB |
| Maximální Vout | 1,4 V |
Využití tohoto obvodu umožňuje jednoduše řídit zvukové charakteristiky v audio systémech s minimálními provozními nároky a vysokou stabilitou, díky jedinečné kombinaci TDA1524A a pasivně napájených řízení.
