Při instalaci zesilovače nebo subwooferu je správná volba napájecích a signálových kabelů, potažmo kabelové sady, naprosto zásadní. Nejen kvůli kvalitě zvuku, ale především kvůli bezpečnosti a dlouhodobé spolehlivosti celého systému. Bohužel se často setkáváme s podceňováním této části instalace, nebo s příliš zjednodušeným výkladem. V tomto článku se zaměříme na klíčové technické aspekty výběru kabelové sady a ukážeme vám bod po bodu, na co je dobré se při výběru zaměřit.
1. Průřez napájecího kabelu
Volba optimálního průřezu napájecího kabelu je pro správné fungování audio systému zásadním parametrem. Průřez napájecího kabelu musí být dostatečně silný, aby bezpečně přenesl proud bez zbytečných ztrát a přehřívání. Volba průřezu se často mylně odvozuje od výkonu zesilovače, přitom je nezbytné vycházet ze skutečného proudového odběru, účinnosti zesilovače, délky kabeláže, úbytku napětí a také materiálu vodiče.
Proč jen výkon zesilovače nestačí? Výkon zesilovače se běžně uvádí ve wattech, ale pro návrh kabeláže je zásadní proud v ampérech. Např. zesilovač s výkonem 1000 W a účinností 70 % bude při 14,4 V odebírat: Příkon = 1000 W / 0,7 = ~1428 W; Proud = 1428 W / 14,4 V = ~99 A. Co když neznáte účinnost zesilovače? Pomůžou pojistky. Účinnost zesilovačů třídy AB se obecně pohybuje v rozmezí 50-65 %, u třídy D je to 80-95 % a někdy i více. Ne každý výrobce však přesnou účinnost udává, proto se k výpočtu nejčastěji používá součet hodnot pojistek na zesilovači. To udává maximální proud, který zesilovač může (krátkodobě) odebírat. Je to horní limit, nikoli typický proud, ale pro návrh kabelu se jedná o bezpečný orientační základ. Uvedeme příklad: Pokud tedy má zesilovač pojistku 2× 30 A, počítejte s maximálním odběrem 60 A. Pokud má 1× 80 A → maximální proud je 80 A.

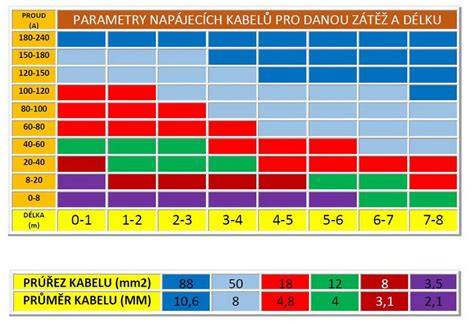

Doporučená dimenzace napájecího kabelu podle proudu a délky. Na základě výše uvedeného je třeba návrh kabelu vždy opřít o reálnou proudovou zátěž a délku kabelu. S rostoucí délkou stoupá odpor a tím i úbytek napětí a ztráty. Uvedená tabulka zobrazuje doporučené průřezy pro OFC kabely. Pokud uvažujete o CCA kabelu, pak je třeba připočíst cca 40 % k průřezu z důvodu vyššího odporu (např. místo 25 mm² OFC použít 35 mm² CCA).
Proud (A) Délka do 2 m Délka do 3 m Délka do 5 m Délka do 7 m Délka do 10 m
20 A 4 mm² 6 mm² 10 mm² 10 mm² 16 mm²
35 A 6 mm² 10 mm² 16 mm² 16 mm² 25 mm²
50 A 10 mm² 16 mm² 25 mm² 25 mm² 35 mm²
75 A 16 mm² 25 mm² 35 mm² 35 mm² 50 mm²
100 A 25 mm² 35 mm² 50 mm² 50 mm² 70 mm²
150 A 35 mm² 50 mm² 70 mm² 70 mm² 95 mm²
Náš tip: při výběru kabelu je vždy vhodné přidat rezervu minimálně 10-20 %, aby nedocházelo k přehřívání při vyšší zátěži nebo budoucím rozšíření systému.
2. OFC měď nebo CCA?
Vodiče a jejich materiál jsou v ozvučení často přehlíženým, přitom zásadním prvkem celého systému. Ať už zapojujete zesilovač, DSP procesor, volba správné kabeláže přímo ovlivňuje kvalitu zvuku, účinnost i životnost celé instalace. CCA - Copper-Clad Aluminium; CCA vodiče jsou tvořeny hliníkovým jádrem s tenkou vrstvou mědi na povrchu. Vyrábějí se kvůli nižší ceně a hmotnosti, ale jejich vlastnosti jsou výrazně horší než u mědi. Jejich hlavní výhodou je nízká cena a hmotnost, nevýhody však převládají - například vyšší elektrický odpor, nižší proudová zatížitelnost, menší odolnost proti lámání a korozi a také horší přenos signálu. OFC - Oxygen-Free Copper; OFC je bezkyslíkatá měď s čistotou obvykle ≥ 99,95 %. Díky nižšímu odporu přenáší proud efektivněji, méně se zahřívá a má vyšší životnost. Disponuje stabilními vlastnostmi i při vyšší zátěži a velmi dobrou odolností proti oxidaci a únavě materiálu. Hlavní nevýhodou je vysoká cena, která kolísá. Kabelové sady obsahují v drtivé většině CCA napájecí kabely, což je dáno tlakem na nízkou cenu, a proto rozhodnutí pro zakoupení kabelové sady je výrazně ulehčené. Obecně tedy doporučujeme volit CCA napájecí kabely pro základní a cenově dostupné audio systémy s nižším výkonem (cca 200 až 500 W RMS). Pro pokročilejší a audiofilně založené instalace s vyšším výkonem doporučujeme používat výhradně OFC napájecí kabely.
3. Obsah sady - co by nemělo chybět
Kabelová sada by měla obsahovat všechny potřebné prvky pro připojení zesilovače. Před koupí si vždy zkontrolujte, zda kabelová sada opravdu obsahuje vše, co potřebujete, abyste nemuseli dokupovat další příslušenství zvlášť. Většina kabelových sad obsahuje tyto produkty: Napájecí kabel s odpovídajícím průřezem. Zemnící (kostřící) kabel - ideálně minimálně 1 m, stejný průřez. Kvalitní pojistku v pouzdře (ANL, Mini-ANL, AGU) umístěnou do 30 cm od baterie. Remote kabel pro sepnutí zesilovače. RCA signálové kabely - kvalitní stínění a správná délka. Koncovky, očka, stahovací pásky, případně pojistky do rozbočovacích bloků. Většina sad neobsahuje reproduktorové kabely, ty je třeba vybírat samostatně dle délky a výkonu.
4. Délka kabelů a jejich dimenzování
Délka kabelů má přímý vliv na jejich ztráty a průřez. U napájecího kabelu je důležité započítat celkovou délku trasy tam i zpět (k baterii + ke kostře). Například dodávky, SUV a karavany vyžadují delší kabely a často vyšší průřez než klasické hatchbacky. Vždy tedy měřte délku ještě před zakoupením. Pokud sada neobsahuje dostatečně dlouhý napájecí kabel (5 m bývá standardem), pořiďte kabel zvlášť v metráži.
5. Signálové kabely a stínění
U signálových kabelů (RCA) dbejte na kvalitní stínění, které chrání přenášený zvuk před rušením od jiných elektronických systémů v autě (alternátor, zapalování apod.). Důležité je také vedení, resp. instalace signálových kabelů, které by se měly vyhnout originálním svazkům a vést je v ideálním případě vždy samostatně. V kabelových sadách obvykle najdete základní kabely, které postačují na základní ozvučení auta.
6. Cena vs. kvalita
Na kabelové sadě se nevyplatí šetřit. Levné kabelové sady často používají tenčí vodiče, CCA napájecí kabely nižší kvality a horší příslušenství. Pokud požadujete bezproblémovou instalaci a dlouhou životnost, investujte raději do kvalitnější sady.
Bezpečnost by měla být vždy na prvním místě. Před nákupem startovacích kabelů vyhledávejte ty, jejichž svorky jsou izolovány plastem, což vám zabrání ve vytvoření nechtěného kontaktu s póly baterie.
Jak správně použít startovací kabely? Před tím, než začnete s připojováním kabelů, identifikujte polohu autobaterie vašeho vozu. Pokud není baterie přístupná, pod kapotou by měly být aspoň vývody kladného a záporného pólu. Dbejte na to, aby svorky kabelů nikde nevznikaly nepotřebné kontakty, a to platí pro oba póly.
Co je sulfatace? U autobaterií můžete někdy narazit na termín "sulfatace". Jde o proces, kdy v důsledku nedostatečného nabíjení nebo dlouhodobého nevyužívání baterie začnou vytvářet krystaly síranu olovnatého, což vede ke snížení její kapacity. Toto poškození je viditelné - pokud je baterie vyboulená, je pravděpodobně postižena sulfatací.
Proč neroztlačovat auto? Roztlačování je vhodné pouze pro starší vozy. První mrazivé dny spolehlivě prověří kondici vaší autobaterie. Pokud ráno nenastartujete a nezbývá čas na dobití autobaterie, budou vaším záchrannou startovací kabely. Poradíme vám, jak vybrat správné startovací kabely pro vaše vozidlo a jak je používat. Pokud auto delší dobu nepoužíváte, jezdíte často jen na krátké vzdálenosti, zanedbáváte základní péči o autobaterii nebo jednoduše zapomenete vypnout parkovací světla nebo jinou elektroniku, může se stát, že nenastartujete. V této nepříjemné situaci se vám budou hodit startovací kabely.
Mezi nejdůležitější parametry při výběru startovacích kabelů patří průřez vodičů, jejich materiál a délka. Pro automobily s benzinovým motorem o zdvihovém objemu do 2 500 kubických centimetrů jsou obecně doporučovány startovací kabely s průřezem vodičů alespoň 16 mm2. Při výběru startovacích kabelů sledujte také materiál vodičů. Na trhu jsou dostupné kabely z hliníku, poměděného hliníku nebo mědi. Nevýhodou nejlevnějších hliníkových vodičů je, že se při častém používání mohou poměrně snadno zlomit. Pokud tedy používáte kabely častěji, rozhodně se vyplatí připlatit si za kvalitnější startovací kabely s měděnými nebo alespoň s mědí potaženými vodiči.
Kromě samotných vodičů se zaměřte na použité materiály izolací a svorek. Pozornost věnujte i délce startovacích kabelů. Myslete na to, že ne vždy je možné přistavit dvě auta těsně vedle sebe a propojit jejich baterie. Při nákupu startovacích kabelů se nezapomeňte přesvědčit, že splňují požadované normy. Na obalu výrobku hledejte označení DIN 72 553 nebo ISO 6722.
Jak zapojit startovací kabely? Při startování vozidla pomocí kabelů je nutné dodržet správný postup. K nastartování automobilu budete potřebovat další pomocné vozidlo se srovnatelným výkonem motoru a dostatečně nabitou autobaterií (pozn. baterie obou vozidel musí mít stejné jmenovité napětí, v případě osobních vozidel tedy 12V). K pohodlnému propojení autobaterií přistavte pomocné vozidlo co nejblíže. Obě vozidla nezapomeňte zabrzdit! Jako první připojíte svorku červeného (kladného) startovacího kabelu na kladný pól vybité baterie (pozn. označený symbolem +). Dále vezměte svorku černého nebo modrého (záporného) kabelu a připojte ji nejdříve na záporný pól nabité baterie (-). Svorku na druhém konci černého kabelu připojíte na kostru vozidla s vybitou baterií (např. kovový díl připojený k bloku motoru). Jakmile máte hotovo, pro jistotu ještě jednou zkontrolujte upevnění svorek, nastartujte pomocné vozidlo a nechte motor několik minut běžet na volnoběh. Poté zkuste nastartovat vozidlo s vybitou baterií. Po nastartování je třeba odpojit kabely v opačném pořadí - nejprve tedy odpojíte svorku záporného kabelu od startovaného vozidla a následně od pomocného vozidla.
Pokud se vám někdy stane, že vašemu autu dojde „šťáva“, oceníte, že máte po ruce startovací kabely. Ale jak vybrat ty správné pro vaše auto a na co si dát pozor při jejich koupi? Nechali jste přes noc zapnutá světla a ráno auto nejde nastartovat? Příčin vybité autobaterie může být víc, vysvobodit vás ale můžou startovací kabely - a samozřejmě auto vaší drahé polovičky nebo souseda. Přečtěte si také: Horké léto autobaterii nesvědčí. Jak se o ni starat, aby si na ni zima nepřšla? Průřez určuje, jaký proud startovací kabely snesou bez přehřátí. Udává se v milimetrech čtverečních a čím vyšší tato hodnota je, tím vyšší proud mohou vést. Proč je důležité se tímto parametrem řídit? Kabely s malým průřezem vám totiž udělají službu jen tehdy, když máte slabší benzínové „přibližovadlo“. Ty silnější a dieselové motory si žádají i silnější vodič.
Další parametr, na který je dobré se zaměřit, je materiál vodiče startovacích kabelů. Nejlepší je měď, protože má vysokou vodivost a dokáže přenést velké množství proudu bez vedlejších ztrát energie. Její výhodou je také odolnost proti korozi. Nevýhodou zase cena - měděné startovací kabely jsou dražší než hliníkové. Svorky jsou ony kleště, které se připojují na póly baterií obou aut. Mají rozdílné barvy (červenou a černou), takže se snadno zorientujete v tom, kam je zapojit. Stejně jako samotné kabely by měly být dobře odizolované. Ideálně tedy z pogumovaného plastu, resp. Přístup k nepojízdnému autu nemusí být vždy úplně ideální, proto doporučujeme vybírat kabely dlouhé alespoň 3 metry.
Pro jistotu dbejte také na to, aby informace o průřezu byla jasně uvedena na obalu kabelů. Je důležité se zaměřit právě na průřez vodiče a ignorovat tloušťku izolace, protože to může být klamavé. Materiál vodiče je dalším důležitým aspektem při výběru startovacích kabelů. Startovací kabely by měly mít izolaci z měkkých materiálů, jako je silikon či guma, které zůstávají pružné i při nízkých teplotách. Délka startovacích kabelů se doporučuje mezi 2,5 a 6 metry.
Nejenom startovací kabely, ale i startovací stanice jsou nedílnou součástí vašeho automobilového náčiní. Tyto stanice mohou sloužit i jako nezávislý zdroj elektrické energie a někdy nabízejí integrované světlo, powerbanku či kompresor. Jejich cena se často pohybuje mezi 2 500 a 6 000 Kč, ale některé prémiové modely mohou být dražší. Bezpečnost by měla být vždy na prvním místě. Při nákupu startovacích kabelů vyhledávejte ty, jejichž svorky jsou izolovány plastem, což vám zabrání ve vytvoření nechtěného kontaktu s póly baterie.
Jak na to? Vybitá baterie a startování přes kabely
Datum: 07. 09. 2023 Autor: Simon Křižák. První mrazivé dny spolehlivě prověří kondici vaší autobaterie. Pokud ráno nenastartujete a nezbývá čas na dobití autobaterie, budou vaším záchrannou startovací kabely. Poradíme vám, jak vybrat správné startovací kabely pro vaše vozidlo a jak je používat. Často se doporučuje mít startovací kabely v autě pro nouzové situace.
Pro klid na duši si napětí v baterii můžete preventivně zkontrolovat pomocí voltmetru. Pokud se necítíte, navštivte autoservis, kde vám napětí proměří. Délka kabelů a jejich průřez zůstává jedním z klíčových kritérií pro spolehlivý start a bezpečnou instalaci.
