Mercedes B200 W245 patří do kategorie kompaktních minivans a diagnostika přes OBD II je klíčová pro kontrolu motoru, systému SRS a dalších jednotek. V časech prvních generací (2005-2012) i v následné evoluci lze narazit na problémy s komunikací ECU, které bývají často způsobeny protokolem, kabeláží nebo samotnými senzory.
Historie a koncepce OBD u třídy B
První generace Class B (typ 2045) vychází z platformy třídy A a je zvětšena o 20 cm. V roce 2012 Mercedes uvádí druhou generaci, která nabízí alternativní převodovky a verzi elektromobilu s výkonem 179 koní. Pro diagnostiku motoru a dalších systémů bývá nutné kompatibilní OBD-II sondy a správné protokoly komunikace.
Typické problémy při připojení OBD k B200 (W245)
- Komunikační linka mezi ECU a OBD II portem může mít poruchu - buď musí být vylomené dráty, nebo špatný kontakt v konektoru.
- Scantool nemusí podporovat požadovaný protokol pro SRS kontrolér; tedy komunikace selhává i při správném napájení portu (>14 V).
- Napájení a země (ground) mohou být vadné, což zabraňuje stabilní komunikaci.
- Pokud se objevují chybové kódy typu P0335 (Crankshaft Position Sensor A Circuit), bývá problém v kabeláži nebo samotném snímači polohy klikového hřídele.
Konkrétní uživatelské zkušenosti a řešení
Pro uživatele s modelem B class (245) 2006 1.5 petrol bylo popsáno, že při měření napájení OBD II portu naměřených 14 V je OK, ale komunikace s ECU neprobíhá. Jeden z postřehů upozorňuje, že chyba může být buďto v ne podpořeném protokolu SCAN toolu, nebo v závadném kabelu komunikace k řídicí jednotce.
Popis řešení zahrnuje:
- Ověření kompatibility skeneru s protokolem komunikace použitého ECU a SRS.
- Kontrola a případná oprava kabeláže mezi řídicí jednotkou a OBD portem.
- Kontrola a výměna závadného senzoru, například snímače polohy klikového hřídele (P0335).
Praktické návody a postupy pro diagnostiku
- Sejměte obal z motorového prostoru a zkontrolujte viditelné poškození kabeláže vedoucí ke snímači polohy klikového hřídele.

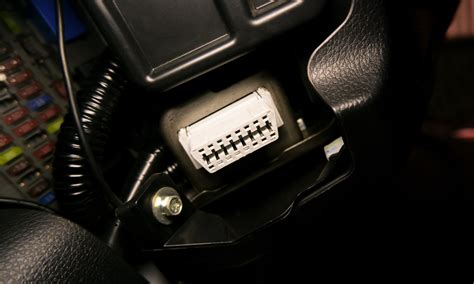

- Ověřte, že OBD II port má stabilní napájení a zem, zkontrolujte napájecí vedení i kontakt v zásuvce portu.
- Pomocí kompatibilního OBD-II nástroje proveďte čtení chybových kódů a sledujte, zda se zobrazuje kód P0335 a související kódy u SRS či motoru.
- Pokud se objeví P0335, zvážit výměnu snímače polohy klikového hřídele (např. Bremi) a ověřit zapojení a kabeláž ke snímači.
- Po výměně snadno smažte chybové kódy a proveďte zkušební jízdu, aby se ujistil, že chyba se nevrací.
Technické poznámky k použitým nástrojům
Použitý diagnostický USB kabel a software Diagmaster (rusifikovaný) poskytují pohodlné čtení bloků ECU. Alternativou může být Carly for Mercedes s Android emulátorem, avšak vyžaduje dodatečná řešení a náklady. Důležité je mít správný čip a kompatibilní ovladače pro OBDII ELM327 adaptér.
Praktické poznámky pro majitele a garážové zkušenosti
Je vhodné mít po ruce náhradní díly pro případ rychlé výměny, např. snímač polohy klikového hřídla, a základní nářadí pro snadné otevření krytů motoru. Pokud máte problémy s komunikací a portem, zkuste vyzkoušet jiný OBD-II skener s širší podporou protokolů, a zkontrolujte, zda máte aktuální firmware zařízení.
Výměna snímače polohy klikové hřídele Mercedes svépomocí - návod krok za krokem s tipy a triky
Tabulka: Časté kódy chyb a doporučená řešení
| Kód | Popis | Doporučené řešení |
|---|---|---|
| P0335 | Crankshaft Position Sensor A Circuit | Zkontrolovat kabeláž a senzor; vyměnit senzor, ověřit uzemnění |
| Obecně SRS/ECU linka | Nepřipojení k ECU/SRS | Ověřit kompatibilitu skeneru, zkontrolovat kabely a konektory |
V případě potřeby lze provést diagnostiku na základě výše uvedených kroků a s pomocí vhodného softwarového nástroje a OBD-II kabelu. Důležité je, aby napájení portu a země byly v pořádku a aby komunikace probíhala na podporovaném protokolu pro dané ECU a SRS modul.
