Měření komprese u motoru TDI PD postup – praktický návod krok za krokem

Nízké kompresní tlaky ve válcích mohou být příčinou špatného startu za nízkých teplot, kouření a nepravidelného chodu motoru. V následujícím textu se zaměřím na postup měření komprese u naftových motorů TDI PD a na to, jak poznat, kdy je komprese v nepořádku, spolu s tipy na další diagnostiku a možná řešení.

Co znamenají kompresní tlaky a proč je měřit teď a za tepla

Pro zjištění technického stavu motoru je vhodné měřit kompresní tlaky na teplém motoru (voda i olej minimálně 80°C). Provést na motoru obojí měření rozhodně není od věci a není špatné. Zatepla mají kompresní tlaky vykazovat hodnotu kolem 12 Bar na každý válec (pokud budou vyšší, je to jen dobře). Samozřejmostí je, že pokud motor je běžným způsobem opotřebený, mohou kompresní tlaky býti i nižší, ovšem neměly by být níže než asi 10 Bar.

Typické příčiny snížené komprese a jak je rozpoznat

Pokud motor ukazuje nízký kompresní tlak, může jít o několik kauz: opotřebené či prasklé pístní kroužky, opotřebené stěny válce, podpálené ventily, nebo netěsnost těsnění hlavy. V případě jednoho válce s výrazně nižším tlakem bývá často na vině buď těsnění, nebo netěsnost ventilu. Vždy je vhodné provést důkladnou kontrolu všech částí válce a případnou opravu.

Postup měření komprese krok za krokem

1. Odpojíme hlavní relé a svorkovnice zapalovacích modulů. Demontujeme zapalovací svíčky a připravíme adaptéry pro měření.
2. K tlakoměru našroubujeme adaptér s vhodným závitem do otvoru zapalovací svíčky a pevně ho utáhneme, aby nedošlo k úniku tlaku.
3. Starterem otáčíme motorem při plně seslápnutém plynovém pedálu, dokud tlak na tlakoměru nestabilizuje a vzroste na měřenou hodnotu. Poté tlak záznamem opsáme pro každý válec.
4. Porovnáme naměřené hodnoty s hodnotami uvedenými výrobcem pro konkrétní motor (typicky z servisního manuálu). Pokud je někde výrazně nižší tlak, pokračujeme v dalším kroku diagnostiky.
5. Pro ověření zvětšíme přesnost měření - měříme za studena i za tepla (po zahřátí motoru) a porovnáme rozdíly. Někdy bývá vhodné doplnit do válce pár kapek oleje a měřit znovu (tzv. mokrý test), aby se zjistilo, zda problém souvisí s kroužky.
6. V případě podezření na konkrétní komponenty (ventily, kroužky, těsnění hlavy) provedeme cílené testy a zvažujeme opravu či výměnu dílů.

V některých discuzích se setkáte s doporučením: „počítat tlak o 1 Bar na válci a měřit dvakrát“. Ano, pro jistotu, zvláště u starších motorů, je to rozumné.

Specifické poznámky pro motor TDI PD

U motorů TDI PD mohou být vlivy na kompresi i teplotní vlivy a stav žhavičů. V souvislosti s nízkými tlaky v příslušném válci je vhodné zkontrolovat ventilové vůle, jejich těsnění a stav hlavy. Pokud kouří a spotřeba oleje je vyšší, zvažujeme i testy na vyčerpání oleje nebo spojení s ventilem.

Jak poznat, že je tlak v jednom válci horší než ve zbytku

Jestliže 1. válec vykazuje výrazně nižší tlak (např. kolem 10 Bar oproti 12 Bar ostatních válců), je pravděpodobné, že problém způsobují těsnění ventilu, kroužky, nebo netěsnost v hlavě. Drobné rozdíly kolem 1 Bar mohou být normální u starších motorů, ale výrazná odchylka vyžaduje zásah.

Možné následné kroky po zjištění nízké komprese

• Provést mokrý test (přidat malé množství oleje do válce) a znovu změřit. Pokud tlak vzroste, podezření na kroužky.
• Provést kontrolu ventilů a jejich sedel, případně jejich seřízení či výměnu gufer a těsnění hlavy.
• Pokud tlak zůstává nízký i po mokrém testu, zvažujeme opravu hlavní hlavy a případnou výměnu pístních kroužků.

Teoreticky je možné, že je potřeba i výměna rozvodu a seřízení předstihu, pokud to motor vyžaduje. U některých motorů se objevuje, že i zmrzlé podmínky mohou zhoršit start a chování motoru, a proto je důležité ověřovat teplotu a stav konstrukčních dílů během diagnostiky.

Další praktické poznámky a tipy

• Nechte motor zahřátý na provozní teplotu (minimálně 80°C) před měřením tepla i studena.
• Ujistěte se, že měřící zařízení odpovídá závitům zapalovacích svíček a že adaptér je správně utažen.
• Při měření dbejte na bezpečnostní pravidla - starter může rychle otočit motorem, proto měření provádějte s vypnutým vybavením, které by mohlo způsobit zranění.

Krátká poznámka k interpretaci výsledků

U více válců je důležité, že pokud na jednom válci naměříme výrazně nižší tlak, nemusí to ihned znamenat závadu na hlavě, ale je to signál k Další kontrole. Pokud se v dalších válcích tlak blíží 12 Bar, je pravděpodobné, že problém je omezen na konkrétní válec a související díl.

Praktický doplněk: popis zařízení pro měření

Testery komprese obvykle zahrnují měřák s analogovým manometrem a sadu adaptérů pro různý závit. Moderní tester doplňuje vypouštěcí ventil pro jednoduché nulování měřiče. Příkladem použití je uveden v popularizovaném návodu pro měření komprese u benzinového motoru, ale princip je podobný i u naftových motorů s odpovídajícími adaptéry.

Krátká poznámka k družení záznamů a porovnání

V praxi je užitečné mít dvě měření: za studena a za tepla. Rozsah odchylek mezi válci by neměl překročit zhruba 1 Bar. Pokud rozdíly přesahují tento limit, je vhodné provést doplňující testy a zvažovat opravy komponent válce.

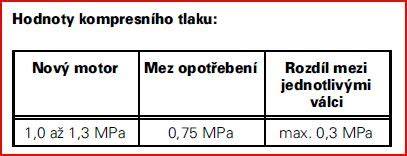

Tabulka: Příklad interpretace tlaku naftového motoru TDI
