Vyber si motor, který bude ideálním pohonem pro tvoji konstrukci. V této kategorii nalezneš výkonné motory, které poskytují přesné řízení pro tvůj projekt.
Typy motorů a jejich použití

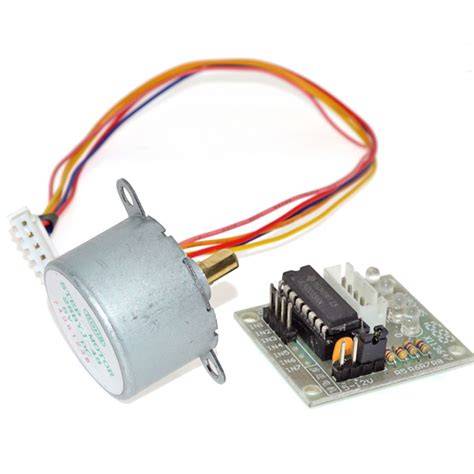

Nabízíme „klasické" stejnosměrné motory i krokové motory. 28BYJ-48 je jeden z nejpopulárnějších malých krokových motorů, který se skvěle hodí pro bastlení, automatizaci nebo robotiku. Krokový motor od firmy NEMA pro použití v CNC strojích, peristaltických čerpadlech nebo robotech. Krokový motor NEMA 8 (20HS50) je kompaktní bipolární motor s úhlem kroku 1,8° a vyšším točivým momentem než kratší varianta 20HS34.
DC motory se otáčejí, když je na ně přiveden stejnosměrný proud. Rychlost otáčení motoru lze regulovat měněním napětí nebo proudu. Jsou často používány v projektech, kde je potřeba jednoduché otáčení nebo lineární pohyb. Jsou ideální pro aplikace jako jsou malé ventilátory, pumpy. Krokové motory jsou skvělé pro přesné pozicování. Používají se v 3D tiskárnách a CNC strojích, protože umožňují velmi přesné ovládání polohy.
Ovládání a elektronika
Musíš myslet na ovládací obvody, jako jsou H-můstky pro DC motory nebo ovladače pro krokové motory.
Rychlosti, převody a rozsahy napětí
Typické stejnosměrné motory bez převodů mají rychlost otáčení 1-3 tisíce. ot / min. Ozubené kolo namontované na hřídeli motoru umožňuje snadné snížení rychlosti otáčení dokonce na tucet ot / min. To umožňuje použití takového motoru všude tam, kde je vyžadován malý počet otáček, např. Pro pohon modelů elektrických železnic.
12 V DC motor se šnekovým převodem 1:150 podporuje napětí v rozsahu od 6 V do 15 V. Stejnosměrný motor se šnekovým převodem 1:150 pracuje v rozsahu napětí od 3 V do 9 V, se jmenovitým napětím 6 V. Stejnosměrný motor s převodovým poměrem 50:1. Je napájen napětím 6 V s průměrným odběrem proudu 55 mA. Stejnosměrný motor s převodovým poměrem 60:1. Je napájen napětím 6 V s průměrným odběrem proudu 85 mA. Stejnosměrný motor s převodovým poměrem 60:1. Je napájen napětím 6 V s průměrným odběrem proudu 66 mA.
Výhody převodových elektromotorů
Prevodové elektromotory - užitečné v mnoha aplikacích. Analogové hodiny jsou velmi dobrým příkladem použití převodovky pro elektromotor. Motor a hodinový stroj musí být konstruovány tak, aby se točily příslušnými otáčkami, tzn. Pro sekundovou ručku to musí výstupní ozubené kolo pohánět rychlostí přesně 1 ot / min. Dalším příkladem je pohon kol robota sledujícího čáru, který se musí pohybovat dostatečně pomalu, aby přesně sledoval cestu.
Zatímco samotný stejnosměrný motor s převodovkou poskytuje otáčky hřídele přibližně 1 000 ot./min, protilehlé ozubené kolo umožňuje snížit otáčky. Převodové stejnosměrné motory mohou poskytovat vysoký točivý moment při nízkých otáčkách a jsou navrženy tak, aby se točivý moment zvyšoval se zpomalením rychlosti. Elektromotory s převodovkou se používají v automobilech, elektromechanických hodinách, pračkách, vrtačkách, jeřábech a lanových navijácích.
Kvalitní převodové DC motory pro robotický pohon
Vysoce kvalitní stejnosměrné motory s převodovkou pro robotický pohon. Kartáčované stejnosměrné motory s převodovkou od Polou, s průměrem těla 25 mm a průměrem hřídele 4 mm, jsou k dispozici v obchodě Botland v širokém rozsahu převodových poměrů - od 4,4: 1 do 499,0: 1 a točivého momentu od 0,6 kg * cm až 21, 5 kg * cm. Všechny motory Polou s průměrem těla 25 mm vyžadují napájení 6 V DC.
Pamatujte, že přetížení převodových motorů může způsobit jejich rychlejší opotřebení a dokonce okamžité poškození. Nadměrné přetížení motoru a převodů může také poškodit vinutí a kartáče motoru, proto při výběru motoru s ozubeným kolem věnujte pozornost maximálnímu proudu se zablokovanou hřídelí.
Motory pro venkovní a speciální použití
Stejnosměrné kartáčové motory TRANSTECNO EC IP66 pro venkovní použití. Každá modelová řada je dodávána ve dvou provedeních a to s napájecím napětím 12 nebo 24 VDC. DC motory řady EC IP66 mohou pracovat ve dvou režimech provozu podle zatížení - v trvalém režimu S1 nebo krátkodobém režimu S2. V případě překročení proudového odběru stanoveným pro režim S1 je vlivem aplikovaného zatížení stejnosměrný motor provozován již v krátkodobém režimu provozu S2.
V tomto režimu smí motor běžet po definovaný čas, než dosáhne povolené tepelné hranice (max. 30 minut). Poté, musí být motor vypnut po nezbytně dlouhou dobu pro dostatečně ochlazení na okolní teplotu. Není doporučeno používat tyto motory v cyklickém provozu s frekventovaným spouštěním a zastavováním.
Sortiment převodovek a možnost přizpůsobení
Společnost Transtecno se zabývá návrhem, výrobou a prodejem široké škály převodek. Tyto převodovky se vyznačují svojí vysokou variabilitou což znamená že s minimem dílů lze sestavit širokou škálu pohonů. Mezi variabilní části převodovek patří především vstupní/výstupní příruba,hřídele, torzní rameno, bezpečnostní kryty.
Kartáčové stejnosměrné elektromotory řady EC s permanentními magnety jsou dodávány s napájecím napětím 12 nebo 24 V. Transtecno se zabývá návrhem, výrobou a prodejem široké škály převodek (čelní, kuželové, šnekové, planetové a mikropřevodovky), AC, DC motorů a výrobou speciálních verzí převodovek dle přání zákazníka.
| Typ motoru | Jmenovité napětí | Převodový poměr | Průměr těla / hřídele | Průměrný odběr |
|---|---|---|---|---|
| DC se šnekem | 6 V (3-9 V nebo 6-15 V) | 1:150 | - | - |
| DC s převodem | 6 V | 50:1 | - | 55 mA |
| DC s převodem | 6 V | 60:1 | - | 85 mA |
| DC s převodem | 6 V | 60:1 | - | 66 mA |
| Kartáčovaný Polou | 6 V | 4,4:1-499,0:1 | 25 mm / 4 mm | 0,6-21,5 kg*cm (točivý moment) |
| Krokový NEMA 8 (20HS50) | - | - | - | úhel kroku 1,8° |
Jak funguje elektrický motor? (DC motor)
Vybírej motor podle požadavků na točivý moment, rychlost, napájení a způsob řízení. Dbej na maximální proud se zablokovanou hřídelí a zohledni provozní režimy motoru při návrhu aplikace.
