Vzorově popsaný problém kolem vozu Renault Mégane 3 z roku 2010 s 1.6 a 74 kW ukazuje, jak složitý může být diagnostický proces startu a nabíjení baterie u moderních aut.
Co tedy ovlivňuje štartování a napětí na baterii
- Na autobaterii která je 2 roky stará, 12,7-13V při nastartovaném autě s zapnutými spotřebiči i bez nich, může být málo - otázkou je, zda systém optimálního nabíjení skutečně funguje.
- Automechanik zjistil, že alternátor byl vyjmut a servisován, a druhý mechanik potvrdil, že alternátor je v pořádku, což vyvolává otázku nad kabeláží a řízením nabíjení.
- Řízení nabíjení může patřit pod řídicí jednotku vozidla a může zde nastat problém s power managementem.
- Power management, pokud existuje, lze identifikovat podle krabičky na mínus pólu baterie s vyvedeným drátem do svazku kabelů.
- Pokud je power management, je vhodné baterii vyndat a nabít ji mimo auto a poté diagnostikou „nakódovat“ k autu jako novou baterii, aby se sdělilo řídicí jednotce, jak má s baterkou nakládat.
- Normálně se napětí po nastartování vyleze na cca 14,7V a postupně klesá na zhruba 13V.
- Auto občas nezačne nastartovat, což může souviset s baterií a řízením nabíjení.
- Baterka šla na automatickou nabíječku a po 1,5 hodině byla nabitá, takže nebyla zcela mrtvá.
- Na měření napětí stačí 13V po startu a to může znamenat, že problém není zcela vyřešen jenom testem samotné baterie.
Návod na diagnostiku a co sledovat při startování
- Diagnostikou lze rozladit systém a nabíjení aku v autě i tehdy, když se kabel nabíječky připojí přímo na mínus pól baterie.
- Je důležité zjistit, zda po nastartování je napětí vyšší než 13V, či zda klesá rychle pod tuto úroveň.
- Pokud startér cvaká a neotočí motor, je možné, že je v háji silový spínač na startéru, jak se ukázalo na některých novějších autech.
- Startér může být “cvakající” pokud se systém špatně vyrovnává s nedostatkem energie během startu; vypnutí a zapnutí řídicí jednotky může pomoci ale ne vždy.
- V moderních autech bývá startér velký a jeho tah při startu může ukazovat na stav akumulátoru i na stav buzení alternátoru.

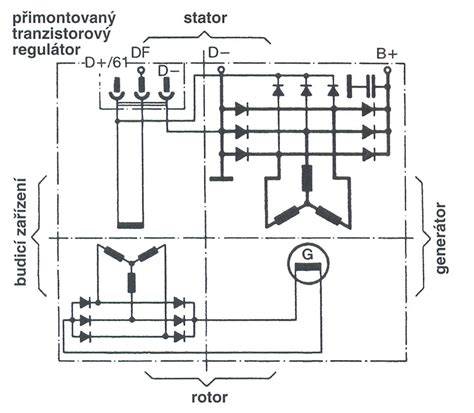

- Bez zapojeného buzení se alternátor nemusí rozběhnout a v autě může vzniknout chyba, která ukazuje na problém se svorkovým vedením a buzením.
- Buzení alternátoru může být řízené PWM regulací a vyžaduje komunikaci mezi řídicí jednotkou a podřízenými částmi systému.
- Je důležité zjistit, zda mínus pólu baterie je skutečně „zapojený“ a zda existuje krabička s drátem za domovním rozvaděčem.
- Napětí z alternátoru bývá kolem 13,5-14V, záleží na výrobci a nastavení; projednání s mechaniky je tedy nezbytné.
- V případě šetření na diagnostice se mohou objevit rozdíly mezi značkami alternátorů a jejich napětím během chodu motoru.
Praktické poznámky a zkušenosti
Na moderních autech s power managementem se často baterie vyčerpává natolik, že jí systém nejdřív „vyčerpe“ a teprve poté začne nabíjet. Někdy to vede k tomu, že startér cvaká, ale motor neotočí, což bývá spojeno s mezizávitovým zkratem nebo s kontaktním můstkem ve startéru, který se zahřeje a přestane se vypínat správně. Stop-start systém to jen zhoršuje, a proto je důležité zkontrolovat nejen baterii, ale i celé nabíjecí a startovací okruh.
Pokud se ukáže, že baterie po nabití vypadá normálně, ale po delším stání opět klesne napětí, je třeba zkontrolovat kabeláž k alternátoru, svorky i uzemnění. Důležité je také sledovat, zda v provozu zůstává napětí na svorkách baterie při startu nad 13V; pod touto hranicí může startér nedokázat správně otočit motor.
Možné scénáře a doporučení
- Pokud startér cvaká a napětí je pod 13V, zvažte diagnostiku celého nabíjecího okruhu a buzení alternátoru, včetně PWM regulace.
- Pokud ve svorkovnici není žádná krabička u mínus pólu, může být buzení ukryté za rozvaděčem; vyšetření může vyžadovat složitější zásah.
- Pokud po startu spadne napětí rychle pod 13V, může být problém v power managementu nebo v řízení nabíjení řídicí jednotkou.
- Výměna baterie bez vyřešení problému s nabíjením nemusí vést k trvalému řešení - je nutné ověřit, zda stará baterie byla správně identifikována a zda byl vyřešen problém s alternátorem a kabeláží.
- Naprosto zásadní je prověřit napětí při různých otáčkách motoru, zejména kolem 2000-2500 ot/min, kdy bývá dílčí buzení aktivní.
Vizualizace a doplňky pro lepší pochopení
Jak otestovat alternátor vozidla multimetrem!
Tabulka: výsledky a doporučení na základě zjištění
| Stav | Příznaky | Riziko | Doporučené kroky |
|---|---|---|---|
| Napětí 12,7-13V při startu | Startér špatně pracuje, auto startuje s potížemi | Střední | Zkontrolovat baterii, kabeláž, buzení alternátoru, diagnostikovat power management |
| Nabité napětí po startu > 13V | Normální provoz | Nízké riziko | Pravidelná kontrola napětí při různých otáčkách |
| Napětí klesne pod 12V po delším stání | Startér často cvaká | Vysoké riziko závady | Prohlídka startéru, buzení, pojistky, zemnění |
Často probírané myšlenky a praktické poznámky
Diagnostikou se dá rozpoznat, zda je problém v nabíjení aku a zda je nutné „nakódovat“ baterii do autu jako nové. Startér bývá spojovaný s „cvakáním“ a může být spojován s vadnou silovou spínací jednotkou. Moderní benzínové motory mají startér velký jako motor stěračů a vyžadují dostatečnou kapacitu baterie pro správný rozběh motoru.
