Rozvodový systém u motorů TDI s technologií ASV představuje klíčový mechanismus pro řízení otevírání a zavírání ventilů. V článku shrneme funkce, rozdíly konvenčních a variabilních rozvodů, jednotlivé typy konstrukcí, jejich vliv na plnění válců a provozní parametry, včetně problémů a údržby. Soustředíme se na základy, praktické poznámky a vývojové trendy v této oblasti.
Funkce a základní princip
Prostor válce a doba sání, plnění a expanze jsou řízeny ventilovým rozvodem. V době sání má být pracovný prostor plně a přesně uzavřen, v době výfuku pak dochází k vyprazdňování. Ventilové rozvody zajišťují uzavření a otevírání ventilů, ovlivňují plnění, a tedy i výkon a spotřebu motoru. Podle měřených veličin řídicí jednotka motoru (ECU) ovládá činnost ventilového rozvodu a je propojena i s řízením vstřikování paliva a zapalování. U složitějších systémů může být řízena i velikost zdvihu ventilů.
Konvenční versus variabilní rozvody
Konvenční rozvody znamenají neměnné načasování ventilů, zatímco variabilní rozvody mění nastavení otevírání a zavírání ventilů v závislosti na otáčkách motoru, zatížení a dalších veličinách. Při variabilních rozvodech lze dosahovat lepšího plnění válců v širokém rozsahu otáček, což vede k vyššímu výkonu, lepšímu točivému momentu a nižší spotřebě paliva spolu s nižšími emisemi. U některých moderních více než tří a méně než dvanáctiválcových motorů je možné vypnout až polovinu válců při nízkém zatížení, což zvyšuje úsporu až kolem 20 % paliva.
Variabilní řízení ventilu ovládá ECU a zohledňuje otáčky, zatížení a teplotu motoru. U některých systémů se mění i zdvih ventilu, aby bylo plněnné válce efektivnější. Mezi hlavní výhody patří pružnější chod motoru, vyšší výkon a nižší emise, nevýhodou je však vyšší složitost řízení a souvisejích komponentů.
Typy rozvodů a jejich složení
Existuje několik konstrukčních uspořádání ventilových rozvodů s konstantní činností, které se liší umístěním základních součástí - ve válcovém bloku, na hlavě válců či v hlavě válců sami. Obr. 2 ukazuje základní druhy konvenčních ventilových rozvodů: ventily, pružiny, klínky, misky a hrníčková zdvihátka. U OHV a SV rozvodů lze spolu s vačkovým hřídelem použít ozubené koly, řetěz nebo výjimečně kuželový převod pro snížení hluku a lepší odezvu řízení.
U některých konstrukcí se používá desmodromický rozvod pro velmi vysoké otáčky. Obr. 6 a související popisy ukazují principy lití a řízení olejového tlaku v prostoru vymezovacího systému. Většina moderních motorů APIs vyžaduje kvalitní mazání a správnou viskozitní třídu oleje (např. SAE 15W-40 a API SL/CH, ACEA A3/B4).
Pro ilustraci několika typů je uvedeno: Obr. 9 a Obr. 10 - montáž vačkového hřídele; Obr. 14 - rozmístění vahadel; Obr. 18 - značky pro sestavení ozubených kol. Tyto obrázky slouží k pochopení vzájemných vztahů mezi klikovým hřídelí, vačkovým hřídelem a ventily.
Ovládání a řízení variabilních rozvodů

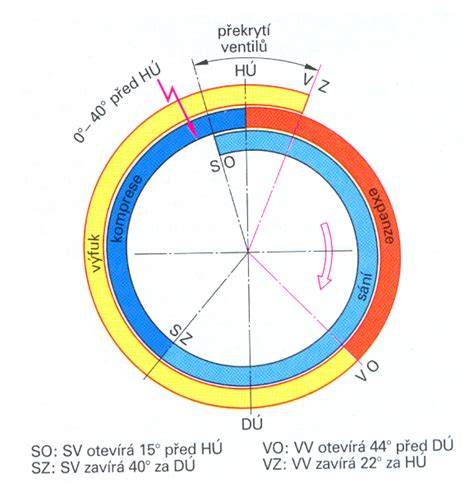

Variabilní ovládání vačkových hřídelů mění pootočení sacích i výfukových ventilů, čímž se mění okamžiky otevření a zavření v různých otáčkách. U DOHC bývá doba otevření ventilů vyjádřena ve stupních na rozvodovém diagramu; regulace bývá dvoustupňová, kdy sací ventily mohou otevírat dříve či později. Hlavní řídící veličinou zůstávají otáčky, vedlejšími zatížení a teplota motoru. ECU má obvykle nastavené tři rozsahy otáček.

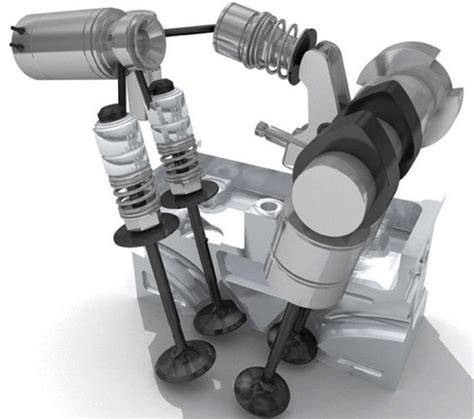

Elektronicky řízené elektrohydraulicky ovládané rozvody umožňují proměnný zdvih ventilů a proměnné časování rozvodu. Při tom mohou ventilové klapky pracovat s různou kadencí, a to i s vícenásobnou sací skupinou ve válci pro lepší turbulenci a plnění. Některé systémy umožňují samostatné ovládání každého ventilu a proměnné otevření výfukových ventilů je v praxi méně rozšířené kvůli vysokým teplotám a namáhání.
Jedním z konkrétních systémů je Twin Air, kde sací ventily jsou řízeny elektrohydraulicky, zatímco výfukové ventily bývají řízené pouze vačkovým hřídlem. Tento systém umožňuje proměnný zdvih a plynulou modulaci plnění válců. Podobné koncepty mají prémiové modely s cílem snížit spotřebu a emise a zlepšit výkon. Obr. 33 zobrazuje konkrétní konstrukci Twin Air pro Fiat 500.
Problémy, údržba a praktické poznámky
Časté problémy u rozvodů se týkají vůlí ventilu, opotřebení zdvihátek a hydraulických prvků, znečištění oleje a karbonových usazenin. Při podezření na opotřebení se doporučuje provést kontrolu ventilu, vůle a stavu olejových kanálů. Při nadměrném opotřebení je nutná výměna zdvihátek a příslušenství, protože jsou dodávány jako celek plně nacpaný olejem. Nadměrné teplo může vést k přehřátí a upálení sedla ventilu, což vyžaduje vážnější opravy hlavy válců.
Při výměně řemene, ozubených kol, napínacích kladek a vodní pumpy je třeba postupovat dle firemní dokumentace a nezapomenout na korektní natočení klikového hřídele při demontáži. Před montáží řemene musí být správně nastavena kola na klikovém a vačkových hřídelích proti značkám. Při výměně řemene by se měly vyměnit i ozubená kola a případně čerpadlo chladicí kapaliny. Kontrola a seřízení se nejlépe provádí podle T5 a dalších interních T odborových dokumentů vývojářů systémů rozvodů.
Praktické tabulky a poznámky k výměně
- Při výměně řemene a kladek vždy vyměňujte i vodní pumpu; zajišťujete tak spolehlivý provoz systému a delší životnost motoru.
- Napínání řemene a kontrola značek na vačkových a klikových hřídelích je klíčová pro správné časování; nikdy nepřepínejte rozvod bez ověření polohy značek.
- Nedodržení správné volby oleje (viskozita a API/ ACEA norma) může vést ke ztrátě těsnosti a zhoršené funkci vymezovacího systému.
- U vysoce výkonných verzí s elektrohydraulickým ovládáním sacích ventilů lze dosáhnout až 25% vyššího výkonu s nižší spotřebou a emisemi v porovnání s konvenčními rozvody.
Obrázky a videa pro lepší pochopení
ventilové rozvody / valvetrain mechanisms
Shrnutí a praktické závěry
Variabilní rozvody dnes představují významný krok v optimalizaci plnění válců, výkonu a emisí. Konvenční rozvody zůstávají stabilní a spolehlivé, avšak s omezeným rozsahem plnění v různých otáčkách. Elektrohydraulické a elektro-mechanické systémy umožňují proměnný zdvih ventilů a proměnné časování, což přináší větší flexibilitu a lepší parametry motoru.
