Návod: nastavení rozvodů Ford Focus 1.8 16V — podrobný postup, přípravky a tipy

Správné nastavení rozvodů u motoru Ford Focus 1.8 16V je zásadní pro spolehlivý chod motoru. Nesprávně nastavené rozvody se mohou projevit kolísáním otáček, zvýšenou spotřebou paliva, ztrátou výkonu, vibracemi nebo v extrémním případě přeskočením řemene a vážným poškozením motoru. Níže naleznete co nejpodrobnější postup sestavený z už dostupných zkušeností a přímých doporučení.

Proč je přesné nastavení důležité

Nesprávně nastavené rozvody u automobilů značky Ford Focus, zejména u starších modelů, mohou vést k řadě problémů od kolísání otáček až po vážné poškození motoru. Klíčovým bodem je u některých motorů absence pera a drážky na řemenici klikové hřídele, která tak drží pouze na tření. To vyžaduje její správné a precizní dotažení novým šroubem na předepsaný moment a úhel. Tento krok je naprosto zásadní a jeho zanedbání může vést k postupnému posunu řemenice a následnému přeskočení rozvodů.

Příznaky nesprávného nastavení rozvodů

• Kolísání otáček, zejména kolem 2200 ot./min při postupném přidávání plynu.
• Zvýšená spotřeba paliva (o 0,5-1 l/100 km po výměně rozvodů).
• Slabý tah motoru a ztráta výkonu.
• Vibrace motoru přenášené do karosérie.
• Škubání motoru při brzdění motorem, nestabilní volnoběh (700-900 ot./min).
• Černé svíčky od sazí.
• V extrémních případech přeskočení rozvodů a následné poškození ventilů a pístů.

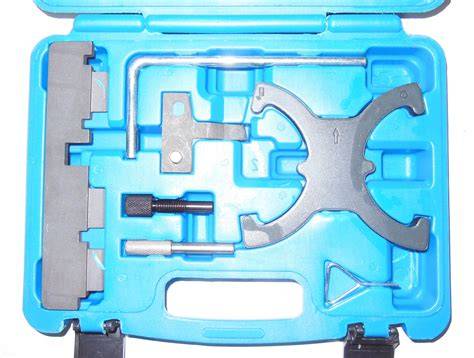

Potřebné přípravky a nářadí

• Trn na aretaci klikové hřídele (nebo aretace setrvačníku).
• Pravítko na aretaci vačkových hřídelí (plochá pásovina do zářezů na vačkách).
• Přípravek k podržení řemenice klikové hřídele při dotažení (vidlička nebo speciální držák).
• Momentový klíč.
• Náhradní šroub řemenice (vždy se dává nový šroub, často jsou v sadě 3 různé varianty).
• Komplet sada rozvodového řemene včetně napínáku a vodní pumpy (INA, Dolz, Gates apod.).

Postup nastavení rozvodů - krok za krokem

1. Zajistit klikovou hřídel: Kliková hřídel se zaaretuje v poloze prvního válce v horní úvrati pomocí aretačního trnu nebo aretace setrvačníku. Aretace setrvačku je jednoduchá, trn může být rizikový pokud není dostatečně pevný.
2. Zajištění vačkových hřídelí: Vačkové hřídele se zajistí pomocí pravítka, které se nasadí do speciálních zářezů na vačkách. Při dotahování vačkových kol je nutno kola přidržet přípravkem.
3. Kontrola a případné povolení vačkových kol: Pokud vačky nelze srovnat s pravítkem, je nutné povolit šrouby vačkových kol.
4. Správné dotažení řemenice klikové hřídele: Toto je kritický krok. Řemenice se musí dotáhnout novým šroubem na předepsaný moment a úhel, přičemž je nutné ji zajistit proti protočení. Nikdy se nesmí dotahovat proti aretačnímu trnu. Řemenice nemá pero a drží jen třením, proto je zásadní použití nového šroubu a přesné dotažení.
5. Dotáhnutí vačkových kol: Vačková kola se dotáhnou na předepsaný moment (obvykle kolem 60 Nm), přičemž je nutné je přidržet vhodným přípravkem.
6. Nasazení nového rozvodového řemene a napínací kladky: Řemen se nasadí a napínací kladka se dotáhne na předepsaný moment (cca 20 Nm).
7. Kontrola pozice značky napnutí na napínáku: Zkontrolovat pozici značky napnutí na napínáku a přitom postupovat podle montážního postupu výrobce.
8. Vložit nářadí k blokaci rozvodové hřídele (zezadu motoru) a odstranit aretace až po ověření.
9. Několikeré protočení motoru: Motor se ručně protočí o několik otáček a zkontroluje se, zda se značky na rozvodech shodují a zda nedochází k dosedání ventilů do pístů.
10. Finální kontrola: Po opětovném nasazení aretačních přípravků se ověří správné nastavení. Zkontrolovat pozici značek, pevnost utažení šroubů a správné napnutí řemene.

Upozornění a časté chyby

• Dotahování řemenice proti aretačnímu trnu je chybné - řemenice se nesmí dotahovat proti trnu (to není doraz místo klíče).
• Řemenice drží jen třením - je nutné nový šroub utáhnout na moment a následně dotáhnout o předepsaný úhel. Pokud není šroub správně utažen, může se řemenice postupně posouvat a způsobit "potkan" (přeskočení rozvodů).
• Při výměně pevného napínáku za automatický se nesmí zapomenout na úpravu krytu rozvodového řemene.
• Mnoho servisu někdy rozvody nastaví špatně - i v autorizovaném servisu může dojít k chybě.
• Při utažení vačkových kol nepoužívejte plošky na vačce jako místo pro klíč - můžete vačku poškodit.

Specifika a servisní doporučení

Při práci je důležité používat správné přípravky, přidržet řemenici při dotahování a vždy použít nový šroub řemenice. U motorů s olejovou lázní (ozubený řemen máčený v oleji) dodržujte kratší intervaly výměny než uvádí výrobce; doporučuje se 100 000-120 000 km. V případě problémů je vhodné svěřit výměnu kvalifikovanému servisu, zvlášť pokud chybí přípravky nebo zkušenosti.

Utahovací momenty (orientačně)

Kontrola po výměně

• Po výměně rozvodů si vyžádejte od servisu protokol o nastavení rozvodů pomocí diagnostiky.
• Sledujte spotřebu paliva a chování motoru v prvních stovkách kilometrů.
• Zkontrolujte těsnění ventilu (ventildekl) a doporučuje se dát nové těsnění (např. Victor Reinz) a zkontrolovat vůle ventilů (sací 0,20 ± 0,03 mm / výfuk 0,34 ± 0,03 mm).

Možná řešení problémů a kdy volat servis

Pokud se u vašeho Ford Focus objeví příznaky nesprávně nastavených rozvodů, je nejlepším řešením nechat problém co nejdříve odstranit. Vzhledem k náročnosti úkonu a nutnosti speciálního nářadí se doporučuje svěřit výměnu a nastavení rozvodů kvalifikovanému servisu. Cena za výměnu rozvodů včetně vodní pumpy a materiálu se může pohybovat od několika tisíc korun výše.

Alternativní možnosti

V případě starších vozů s vysokým nájezdem a spotřebou oleje může být zvážena výměna celého motoru, pokud je stav motoru špatný. U vozů, které konzumují olej nadměrně, může být ekonomičtější pořízení jiného motoru nebo vozu.

Praktické rady z praxe

• Před započetím demontáže si ověřte, zda máte všechny díly v sadě (řemen, napínák, šrouby) a vhodné přípravky.
• Při dotahování řemenice používejte držák na řemenici (vidličku) a momentový klíč; aretaci setrvačníku preferujte před trnem do bloku, trn může být rizikový.
• Pokud motor žere olej nebo má vysoký nájezd, zvažte kompletní repasi nebo výměnu motoru místo opakovaných oprav rozvodů.
• Po každé opravě kontrolujte kompresi, chování motoru a případné vibrace - ty často svědčí o špatném utažení řemenice nebo nesprávném nastavení vaček.

Dodržení výše uvedených postupů a použití správných přípravků výrazně snižuje riziko špatného napnutí řemene a následných problémů s chodem motoru. Pokud si nejste jisti, svěřte práci servisu a nechte si vystavit protokol o nastavení rozvodů.
