Tento text shrnuje dostupné informace o nehořlavých tepelných bariérách pro výfukové systémy a praktické doporučení k výběru nerezových materiálů na svody a tlumiče, včetně zkušeností z praxe a výrobních možností.
Co je Heatshield / BioCool - vlastnosti a použití

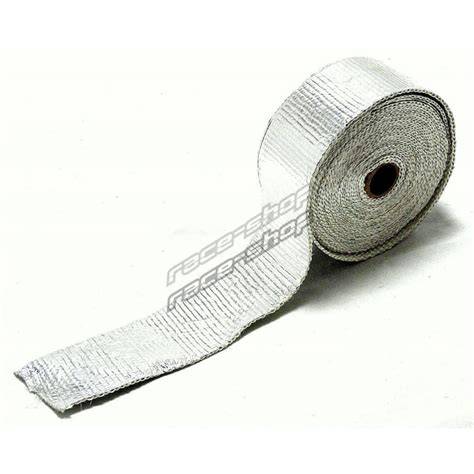

Tento izolační plát na výfuky se instaluje snáze, než klasická termoizolační páska. Již nemusíte šindávat výfuk, abyste namotali pásku! Použita je buď 0,64 cm nebo 1,3 cm tlustá spodní vrstva s tepelnou bariérou BioCool, přilepenou k vnější vrstvě z odolné fólie pomocí patentovaného procesu. Díky tomu je izolace schopna nepřetržitě odolávat teplotě 982°C, což umožňuje umístit tento Heatshield přímo na výfukové systémy, turba, svody nebo třeba filtry pevných částic.
BioCool je nežíravá, nehořlavá tepelná bariéra. Nezpůsobuje svědění a při prvním tepelném cyklu nebude kouřit ani zapáchat. Díky tomu je mnohem lepší izolátor než upínací tepelné štíty, které umožňují únik tepla, protože jsou umístěny nad potrubím a neizolují jej přímo. Tento materiál tepelného štítu výfuku je flexibilní, dobře se stříhá, snadno se instaluje a lze jej po instalaci vyčistit.
Výhody použití termoizolace na výfuk
- Zlepšení výkonu motoru díky lepší tepelné efektivitě: Thermoizolace zabraňuje přehřívání a zároveň udržuje teplo uvnitř systému, což zvyšuje rychlost expanze výfukových plynů a zlepšuje tak celkový výkon motoru.
- Ochrana okolních součástí před vysokými teplotami: Pomáhá chránit senzory, kabely, hadice a další díly od přehřátí a degradace.
- Zvýšení životnosti výfukového systému: Snížením tepelného namáhání se prodlužuje životnost materiálů a spojů.
- Snadná instalace a dlouhá životnost materiálů: Heatshield pláty jsou flexibilní, dobře se stříhají a snáze se instalují než namotávané pásky.
- Úspora paliva a snížení emisí: Lepší tepelná účinnost může přispět ke snížení spotřeby a optimalizaci spalování.
Heatshield Products - výrobce a použitelnost
Heatshield Products Americká firma Heatshield Products dodává již více než 30 let termoizolační produkty do celého světa, a to nejen závodním týmům, armádě, ale i různým technologickým podnikům, které se zabývají výrobou průmyslových řešení obsahující tepelné zdroje, které je potřeba kontrolovat. Chcete-li efektivně vyřešit jakékoliv problémy s teplotou, která by mohla znamenat ohrožení ostatních dílů, zvolte řadu inovativních, v Americe vyrobených produktů termoizolačního managementu, který je vhodný pro použití v automobilech, motocyklech, lodích a jiných průmyslových produktech.

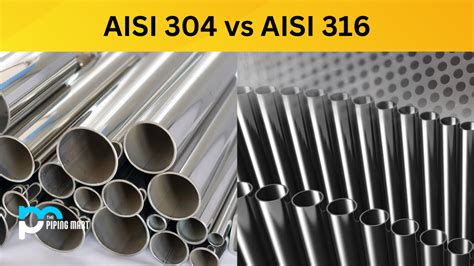

Jaký nerezový materiál použít na svody a turbo
Na fórech a v diskusích o výrobě výfuků a turbo svodů se často probírá volba materiálu s ohledem na teplotní odolnost, svařitelnost a cenu.
Na potrubí před turbem by měla vyhovovat AISI310, na příruby by stačila AISI304. Ta příruba může být vyrobena z té 304, neboť teplota příruby, která je sešroubována s hlavou válců nedosahuje tak vysokých teplot jako potrubí svodů. Proto tam doporučuji tu 310. Pokud teplota svodů nepřesahuje 700°C, mohla by být použita 321H. Ale pro teploty kolem 1000°C je jednoznačně lepší volba ta 310. Pochopitelně může to být klidně vyrobeno celé z té 304.
...pokiaľ sa naháňa iba teplota, tak potom AISI 310 - tam je odolnosť pred "vzduchom" do cca 1100°C, pričom AISI 321 "iba" do cca 800°C, ale lepšie sa s ňou pracuje....tá AISI 304 je vhodná iba do cca 350°C. 2.4605, 2.4634 nebo podobné NiCrCoMo superslitiny - jen ta dostupnost a cena u nás.... Inconely - to by vydrželo opravdu všechno!
Praktické zásady výběru průměru a tloušťky
- Vyjádřím sa len ohľadně priemeru potrubia: ten by som volil presne taký istý ako je, pokiaľ nedošlo k výraznému nárastu výkonu. Zväčšený prierez spôsobí to, že motor stratí ťah v nižších otáčkach.
- Ak chceš len lepší zvuk tak to porieš koncovým tlmičom, ale s priemerom potrubia by som veľmi nešachoval, respektíve sa to týka hlavne výfukových zvodov, tam by som priemer zachoval.
- Ak dôjde k zmene tak by mala byť ECU doladená na nové zvody, pretože dôjde k inému vyplachovaniu valcov.
- Pri zväčšení dĺžky výfukového potrubia je vhodné zväčšiť priemer. Väčší priemer je ale vhodnejší, výrobcovia volia zvyčajne minimálny priemer z dôvodu zníženia výrobných nákladov.
Svařitelnost nerezí a praktické tipy
Kluci svařím nerez CO2 když tam dám nerezový drát ?? U trubičkového drátu může mít i čisté CO2. Ale drát je dražší. Svařovat přídavným materiálem - u nerezí se doporučuje vhodný přídavný materiál podle použité třídy nerez oceli a provozních teplot.
U turbo svodů je důležité použít odpovídající tloušťku přírub a stěn trubek; pak se může použít i materiál 304-310. Základ je v použití tloušťky příruby a stěn trubek, pak se může použiť materiál 304-310. Pokud teplota svodů nepřesahuje 700°C, mohla by být použita 321H.
Koroze tlumičů a praxe s OEM náhradami
Ne vždy je originální díl skutečně nerezový - čtenář popisuje zkušenost, kdy původní tlumič po roce a půl bez rzi byl pravděpodobně z nerez oceli, ale nová náhrada začala korodovat již po měsíci. Řekl bych, že to bude pozinkovaná nebo pohliníkovaná obyčejná hlubokotažná ocel. Servis se na to vyprdne, protože do konce záruky to určitě prorezavět nestačí.
Udělej si to sám, pokud to chceš mít pořádně: stačí rez pohladit měděným kartáčem, zafixovat odrezovačem a nastříkat zinkovým sprejem. Pokud chcete mít jistotu, volte nerezové řešení nebo díly z kvalitních materiálů od důvěryhodných dodavatelů.
Praktické doporučení - kombinace izolace a správného materiálu
- Pokud očekáváte vysoké teploty u turba nebo svodů (přibl. 800-1100°C), zvažte použití AISI 310 nebo vyšších žáruvzdorných slitin (Inconel, NiCrCoMo).
- Jestliže chcete zabránit přehřívání okolních dílů a snížit tepelné namáhání, instalujte Heatshield/BioCool přímo na potrubí - jeho schopnost odolávat až 982°C umožňuje přímé použití na výfuk.
- Pro příruby u hlav válců stačí často AISI 304, pokud příruba není vystavena extrémním teplotám.
- Při výrobě svodů dbejte na tloušťky stěn a přírub - tenký materiál při vysokých teplotách a tepelném cyklu může deformovat nebo praskat.
- Pro svařování používejte odpovídající přídavné materiály a správný ochranný plyn; u nerezových drátů lze použít i CO2 u trubičkového drátu, ale pamatujte na správnou volbu drátu podle typu oceli.
Instalace produktů pro tepelný štít: Tepelný štít výfuku
Tabulka: Orientační použití materiálů podle teploty
| Materiál | Orient. provozní teplota | Použití |
|---|---|---|
| AISI 304 | do ~350°C | koncové díly, tlumiče, tam kde nejsou extrémní teploty |
| AISI 321 / 321H | do ~700-800°C | svody při mírných vyšších teplotách, lepší rezistence než 304 |
| AISI 310 | do ~1100°C | svody před turbem, části blízko turba |
| Inconel / NiCrCoMo | nad 1000°C | extrémní teploty, špičkové turbo aplikace |
| Heatshield / BioCool | do ~982°C (izolačně) | Tepelná bariéra přímo na výfuk, ochrana okolí |
Tipy pro montáž a údržbu
- Při instalaci izolace dbejte na pečlivé přilnutí spodní vrstvy BioCool k vnější fólii - patentovaný proces zaručuje trvalé spojení vrstev.
- Zvažte čištění instalovaného materiálu po montáži - Heatshield lze po instalaci vyčistit.
- Při výměně tlumiče nebo svodů si ověřte materiál náhradního dílu; levné náhrady mohou být pozinkované či povrchově upravené oceli, které korodují rychleji než nerez.
Výběr správné kombinace nerezového materiálu a kvalitní tepelně-izolační bariéry jako Heatshield/BioCool výrazně ovlivní životnost a funkci výfukového systému, ochranu okolních komponent a v konečném důsledku i výkon motoru.
