Instalace handsfree sad, jako jsou například produkty značky Parrot, do vozů Opel Astra H Caravan obvykle zahrnuje umístění hlavní jednotky za přihrádku spolujezdce. Mikrofon je pak nutné natáhnout do levého horního rohu kabiny u řidiče. Nejjednodušším způsobem, jak vést kabeláž, je podél pravého sloupku čelního skla, podobně jako se instaluje anténa pro autorádio nalepovaná na sklo. Následně je možné mikrofon připevnit na sklo v levé horní části.
Pokud se rozhodnete vést kabeláž podél pravého sloupku, může být nutné demontovat tapecírunk nad předním oknem, abyste mohli kabel dotáhnout k řidiči. Nicméně, v některých případech není nutné tapecírunk sundávat, stačí kabel pouze zastrčit pod něj. Tento způsob instalace byl například použit u starší handsfree sady Nokia s externí anténou nalepenou pod zpětným zrcátkem, která byla ve voze bez problémů funkční po dobu šesti let.
Problémy s AUX vstupem u autorádia CD30 MP3
Dalším častým problémem, se kterým se uživatelé potýkají, je kvalita zvuku při použití AUX vstupu u autorádia CD30 MP3. Uživatelé hlásí, že zpěvy jsou tiché a zvuk je celkově rozdrnčený, což znemožňuje pohodlný poslech hudby z externích zařízení, jako je iPhone.
Existuje podezření, že ne u všech verzí rádia CD30 MP3 bylo možné AUX vstup plnohodnotně aktivovat. Indikátorem možného problému může být zvukové lupání při přepnutí na AUX a zesílení hlasitosti. V takovém případě se předpokládá, že AUX vstup nebyl z výroby plně podporován nebo je jeho dodatečné doplnění problematické.
Pokud rádio CD30 MP3 AUX vstup podporuje, problém může spočívat v jeho zapojení. Uživatelé si stěžují na nekvalitní zvuk, který může být způsoben špatným zapojením jednoho kanálu nebo problikem s připojením země. V některých případech se ukázalo, že problémem je samotný jack kabel, který není plně kompatibilní s některými zařízeními, zejména s produkty Apple.
Pokud rádio AUX vstup má, ale zvuk je nekvalitní, je doporučeno zkontrolovat správné zapojení pinů. V případě problémů s jedním kanálem nebo zemí může být nutné zkontrolovat připojení země. V některých případech pomůže i mírné povytažení konektoru.
Problém s kvalitou zvuku přes AUX může být také způsoben tím, že handsfree Parrot je zapojeno jako průchozí prvek mezi reproduktory a rádiem. V takovém případě může docházet k šumu na pozadí nebo chrcení při vyšší hlasitosti. Pro dosažení lepší kvality zvuku je doporučeno zapojení přes line-in, i když ani to nemusí vždy přinést dokonalé výsledky.
Zapojení handsfree Parrot CK3100 k rádiu CAR400
Problémy se zapojením handsfree Parrot CK3100 k rádiu Philips CAR400 se týkají zejména chybějícího originálního MUTE kabelu. Napájení handsfree obvykle není problémem, ale ostatní vodiče vyžadují pečlivé zapojení.
Identifikace vodičů a jejich funkce
V typickém MUTE kabelu pro Parrot CK3100 se můžeme setkat s následujícími vodiči:
- Červený a bílý: Obvykle zapojeny do audio vstupu rádia.
- Modrý: Pravděpodobně zapojen do Mute vstupu rádia.
- Žlutý a černý: Nemusí být zapojeny.
- Hnědý a zelený: Mohou být ustřiženy v konektoru.
Při pokusech o zapojení se mohou objevit následující napětí:
- Mezi modrým a žlutým vodičem: Napětí se objeví při telefonování.
- Mezi žlutým a černým vodičem: Trvalé 12V.
- Mezi modrým a černým vodičem: Trvalé 0V.
- Mezi bílým a červeným vodičem: Zvukový signál.
- Mezi hnědým a zeleným vodičem: Zvukový signál (slabší).
Pro správné zapojení je nutné znát schéma konektorů rádia CAR400, které zahrnuje:
- A: Napájení (+12V po stacyjce, +12V z akumulátoru, podsvícení, zem).
- B: Reproduktory (pravý zadní, levý zadní, pravý přední, levý přední).
- C: Změna / Linkové výstupy (SDL, SCL, TIS, MRQ, DDL).
Důležité jsou také piny pro:
- Tel mute (pin 3): Pro funkci ztlumení rádia při hovoru.
- +12 V po stacyjce (pin 4): Pro napájení handsfree po zapnutí zapalování.
- Masa (-) (pin 8): Pro uzemnění.
Při zapojování je nutné dbát na správné propojení vodičů podle schématu rádia a funkcí handsfree.
Napájení handsfree z klíčku zapalování
Pro napájení handsfree z klíčku zapalování je nejlepším řešením využití výstupu spínaného +12V. Toto řešení by nemělo způsobovat problémy s komfortní jednotkou vozidla. V některých případech se pro tento účel používá CAN-BUS převodník, který je sice určen pro jinou aplikaci, ale může být cenově dostupným řešením.

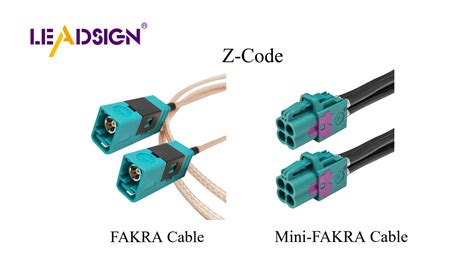

Alternativně lze napájení pro handsfree Parrot brát z konektoru Fakra u rádia, a to bez nutnosti použití redukce, pouze s nacvaknutím rychlospojkami. Je důležité dodržet správné zapojení, například červený drát s pojistkou napojit na červený vodič pinu číslo 15 a hnědý vodič na hnědý kabel pinu číslo 12, podle schématu konektoru Fakra u rádia.
