Opel Astra H elektrické schéma zapojení: systém, terminály a praktické zapojení pro tažné zařízení

V této stati se podrobně podíváme na hlavní elektrické obvody a jejich zapojení v Opel Astra H, se zřetelem na schémata, klíčové terminály a běžné problémy s kabeláží tažného zařízení. Budeme vycházet z uvedeného seznamu komponentů a popisu, a doplníme praktické poznámky k instalaci a diagnostice.

Symboly a význam nejdůležitějších terminálov a spojů

Symboly používané na schémech elektrických obvodov pomáhajú identifikovať funkčné bloky, polohy spínačov a napájacie vetvy. Základné pojmy:

• Svorka 15 (poloha ON spínača zapaľovania) prijíma energiu cez spínač zapaľovania.
• Riadiaci systém motora - Multec-S-1 pre motor Z16XEP1 a Multec-S-2 pre motor Z16XEP2.
• Palivové čerpadlo, vykurovací systém palivového filtra a systém chladenia motora.
• Snímač teploty chladiacej kvapaliny a ďalšie prvky motorového okruhu.

Ťažisko schém je v tom, že všetky podstatné prvky sú napájané cez hlavný spínač, relé a poistky, pričom signálové vedenia vedú z riadiaceho modulu do aktorov ako svetlá, stierače, klimatizáciu či kúrenie.

Hlavné komponenty a ich zapojenie

Seznam komponentov uvedený v popise zahŕňa:

• Palivové čerpadlo (všetky modely) a systém vykurovania palivového filtra (dieselové modely).
• Systém chladenia motora a snímač teploty chladiacej kvapaliny.
• Stierače predného a zadného skla a dažďový senzor.
• Osvetlenie a vonkajšie spätné zrkadlá (L/R) so samostatným ovládaním okien a stĺpových obvodov.
• Spínač brzdových svetiel a spínač cúvacích svetiel; odhmľovač zadného okna a kompresor klimatizácie (AC) a vykurovací systém.
• Automatický systém regulácie teploty, ťažné zariadenie a jeho ovládanie.
• Svetlá: všetky typy osvetlenia (okrem xenónov), zadné kombinované svetlá a osvetlenie registračnej značky.
• Vnútorné osvetlenie a zásuvky vývodového hriadeľa; zapaľovač cigariet Zabudovaný systém.

Praktický problém zapojenia tažného zariadenia na Astru H

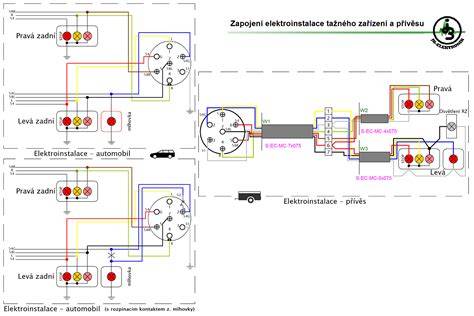

V praxi sa často vyskytuje otázka, ako správne zapojiť jeden kabel na zadné svetlo a druhý na brzdové svetlo, keď zadná žiarovka býva jednovláknová. Podľa popisu a skúseností existujú dve bežné situácie:

1. V niektorých kabelážach vedie na svetlo jeden kontakt, a pri stlačení brzdy sa do žiarovky púšťa vyšší prúd cez spoločný kontakt. V takom prípade je potrebné použiť rozdielne zapojenie, ktoré zohľadní kontrolu brzdy a zafixuje signál brzdy zvlášť od signálu cúvie.
2. V iných čeľaniach môže byť k dispozícii verzia REC (rozvody), ktorú nie je vždy potrebné aplikovať, ale vyžaduje správnu kombináciu priamych a riadiacich vedení podľa schémy a označení v Špecifikáciách.

Podľa uvedeného textu v experimentálnom zapojení tažného zariadenia odporúčame nasledovné postupy:

• Skontrolujte typ vodičov na zadnom svetle a či sú kontaktové body spoluprípojky správne vedené k výstupom brzdy a k samotnému svetlu návesu.
• Ak žiarovka má jeden kontakt, je možné, že potrebujete oddeliť signály brzdy a spätného svetla prostredníctvom diody alebo cez samostatnú vetvu k riadiacemu modulu, ak to schéma umožňuje.
• V prípade potreby konzultujte konkrétnu verziju zapojenia rozvodov (REC alebo iná) a zohľadnite špecifikácie motoru Z16XEP1/Z16XEP2.

Konkrétne tipy pre zapojenie v praxi

Najdôležitejšie je jasne identifikovať, ktoré kontakty sú určené pre brzový signál a ktoré pre zadné svetlo, a zabezpečiť, aby žiarovka dostávala správne signály bez vzájomného skratu. Pri jednovláknovej žiarovke je často vhodné použiť samostatné kabeláže pre brzdu a pre koncové svetlo, alebo použiť LED verzie s vlastnými výstupmi, ak to systém dovolí a je to kompatibilné s riadiacim modulom.

Ostatné systémové prvky a ich zapojenie

• Systém vykurovania a klimatizácie (AC), zahrňujúci mľuvný kompresor a výkonový modul, spolu s odhmlievačom zadného okna a vyhrievaním zadného okna.
• Osvetlenie a interiérové prvky: hlavná príručná skrinka, rukoväť a zásuvky vývodového hriadeľa, cigaretový zapaľovač a vnútorné osvetlenie s príslušnými vypínačmi.
• Osvetlenie ŠPZ a zadné združené svetlá spolu s ich napájaním cez hlavný obvod spínačov a relé.

Dodatočné poznámky

Ako uvedené v texte, pri tažnom zariadení a inštalácii elektroinštalácie na Astru H, je potrebné venovať pozornosť špecifikáciám a verziám zapojenia, ktoré sa líšia v závislosti od typu motora a verzií riadiacich modulov. Správne zapojenie vyžaduje presné rozlíšenie kontaktov a ich funkcií na zadnom svetle a brzdoch, aby nedošlo k chybám, ktoré môžu viesť k nefunkčnosti svetiel alebo poruche obvodov.
