Planetové převodovky pro servomotory, krokové, asynchronní i stejnosměrné motory. Planetové převodovky patří mezi nejpoužívanější převodovky pro servomotory a krokové motory, ale využívají se také s asynchronními nebo stejnosměrnými motory. Vynikají kompaktními rozměry, vysokou přesností, účinností a dlouhou životností.
Co je planetová převodovka a jak funguje?

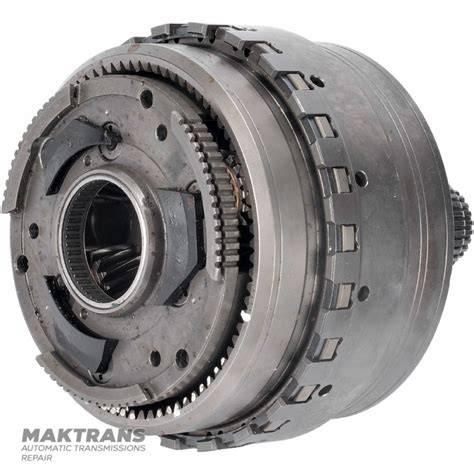

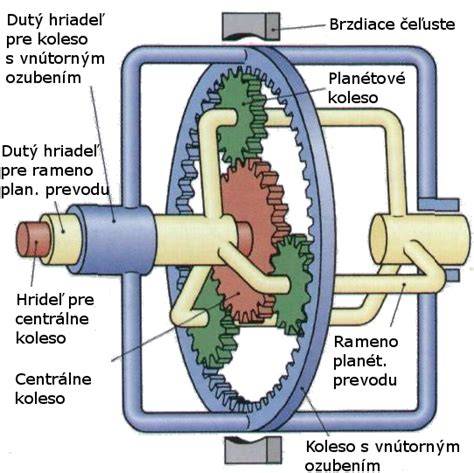

Planetová převodovka je kompaktní převodové ústrojí, které přenáší výkon pomocí systému centrálního kola, planetek a vnějšího prstence. Jaké jsou hlavní výhody planetových převodovek?
Pro jaké aplikace jsou planetové převodovky vhodné? vysoká přesnost a tuhost (např. Jak zvolit správnou planetovou převodovku? Jaký je rozdíl mezi planetovou a čelní převodovkou?
Hlavní výhody a vhodnost použití
Planetové převodovky mají vyšší hustotu momentu, kompaktnější rozměry a nižší vůli. Jsou planetové převodovky vhodné i pro reverzní provoz? Ano, většina planetových převodovek umožňuje obousměrný chod. Vyžadují planetové převodovky údržbu? Kde najdu technické listy a 3D modely převodovek?
Potřebujete poradit s výběrem planetové převodovky? Každá aplikace, která řeší polohování pomocí servomotoru a planetové převodovky, má svá specifika a požadavky na zatížení. Někdy je kladen důraz na rychlost a krouticí moment, jindy naopak na radiální případně axiální zátěž. K převodovce může být připojen pastorek, řemenice, či pružná spojka. Variant je mnoho a pro každou aplikaci je vhodný jiný tvar výstupní příruby.
Výstupní hřídel a možnosti připojení
Jedná se o nejčastěji využívanou variantu výstupu planetových převodovek. Výstupní hřídel planetové převodovky se vyrábí v hladkém provedení nebo s drážkou pro pero. K planetové převodovce je možné jednoduše připojit pastorek či pružnou spojku a zajistit je pomocí vnitřního závitu na konci výstupní hřídele. Výstupní hřídel planetové převodovky je většinou usazena ve vnitřním standardním kuličkovém ložisku. Převodovka je tedy dimenzovaná na deklarovanou radiální i axiální zátěž.
Apex Dynamics může v této variantě nabídnout mnoho typů převodovek. Ve standardním provedení jsou to PEII, PGII, PAII, PSII. V současnosti je trendem v lineárním polohování využití ozubených hřebenů a pastorků, které umožňují vysokou přesnost, dynamiku, variabilitu i životnost.
Diskuze o specifických variantách a výbavě
Rotační energie je přenášena většinou z elektromotoru pomocí planetové převodovky, která redukuje rychlost a zvyšuje krouticí moment s vysokou mechanickou účinností. U těchto aplikací (například CNC stroje), jsou kladeny mnohem větší nároky na radiální zatížení, klopné momenty a torzní tuhost převodovky. Planetová převodovka s výstupní hřídelí má mechanická omezení jak z pohledu upevnění tak radiálně axiálního zatížení, proto je vhodné použít převodovku se speciální přírubou pro pastorek. Příruba zajistí ideální uchycení pastorku a správné rozložení sil. Velké kuželíkové ložisko na výstupní přírubě, umožňuje zvýšenou radiální i axiální zátěž převodovky.
U mnoha aplikací je lineární pohyb zajištěn pomocí řemene. Zde je často kladen důraz na velké radiální zatížení při vysokých otáčkách. Tohle spojení nabízí převodovka se speciální výstupní přírubou pro řemenici. Planetový převod je umístěn přímo v náboji pro řemenici, který je a podpořen dvěma integrovanými ložisky. Díky tomu mají převodovky velmi kompaktní rozměry a snesou velké radiální zatížení. Náboj převodovky je navíc rozměrově uzpůsoben dle ISO k připojení normovaných řemenic. Apex Dynamics nabízí dvě varianty planetových převodovek s integrovanou řemenicí.
Důležitou součástí portfolia Apex Dynamics jsou kuželové spirálové převodovky. K mnoha výhodám těchto převodovek patří také velká variabilita provedení vstupních hřídelí přírub. Úhlová varianta se dvěma výstupními hřídelemi ATB-L a jednou vstupní hřídelí. Úhlová varianta s jednou vstupní a jednou výstupní hřídelí ATB-L1/ATB-R1. Varianta s dutou výstřední výstupní hřídelí ATB-H/ATB-C popřípadě varianta s výstupní dutou hřídelí s rychloupínacím elementem. Varianta se čtyřmi hřídelemi ATB-4M. Tyto převodovky mohou být také zhotoveny s přírubou a svěrným spojem pro servomotor na vstupu. Apex Dynamics nabízí řešení pro každou aplikaci, kde je potřeba přesné polohování, variabilita i dlouhodobý kontinuální provoz.
Na našich stránkách naleznete navíc výpočtový program Dynamax a vygenerujte si výkres a 3D model v programu Design-tool.
Výběr a doporučení
Pro mnoho nízkootáčkových systémů jsou nezbytné nízké otáčky s vysokým krouticím momentem. Díky modulárnímu systému máte přístup k široké škále doplňkových provedení. Další komponenty, které zabírají mnoho místa a jsou nákladné, proto již nejsou nutné. Vhodný převodový motor najdete také u společnosti SEW-EURODRIVE.
Co dělá planetové převodovky tak úžasnými?
APEX DYNAMICS nabízí řešení pro každou aplikaci, kde je potřeba přesné polohování, variabilita i dlouhodobý kontinuální provoz. K výběru vhodné planetové převodovky pomůže technická podpora a technické listy s parametry zátěže, tuhosti a rozměrů.
- Vysoká tuhost a přesnost
- Možnost obousměrného chodu
- Různé výstupní varianty (přiruby, řemenice, pastorky)
- Integrované řemenice a ložiska pro kompaktní provedení
Technické ukazatele a praktické tipy
- Vždy zvažujte radiální a axiální zátěž a vyberte vhodnou přírubu pro bezpečné uchycení.
- Hledejte ložisková řešení s vyšší nosností pro náročné radiální zatížení.
- Pro CNC a vysoce dynamické aplikace preferujte varianty s nízkou vůlí a vysokou torzní tuhostí.
- Využijte dostupné výpočtové nástroje pro navržení konkrétního stupně redukce a výstupního momentu.
V závěru lze shrnout, že planetové převodovky nabízejí nezanedbatelnou kombinaci hustoty momentu, kompaktnosti a přesnosti, což z ní činí ideální volbu pro nářadí a polohovací systémy. S vhodně zvolenou koncepcí výstupního spojení a správnou volbou ložisek lze dosáhnout dlouhé životnosti se spolehlivým výkonem.
