Počet diod a hlavní části alternátoru: podrobný průvodce pro čtenáře

Alternátor vybavený diodovým můstkem slouží jako hlavní zdroj stejnosměrného napětí a proudu, napájí spotřebiče a dobíjí akumulátor. Spolu s akumulátorem a regulátorem tvoří zdrojovou soustavu dnešních motorových vozidel. Díky veliké konstrukční rozlišnosti alternátorů u vozidel lze mezi hlavní části řadit další komponenty a jejich popis se může lišit.

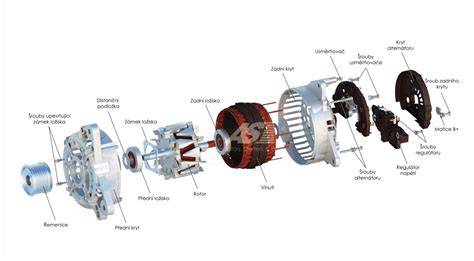

Hlavní části a jejich funkce

Stator je sestaven z elektricky izolovaných feromagnetických plechů, které jsou opatřeny otvory pro vinutí. Trojfázové vinutí ve statoru bývá zapojeno do hvězdy (jeden konec vinutí 1., 2. a 3.). Rotor - kotva - je pohyblivou částí; na jeho hřídeli je navinuta budicí cívka a sběrné kroužky pro průchod proudu k uhlíkům regulátoru. Rotor vytváří točivé magnetické pole, které při otáčení průnikem siločár vniká do vinutí statoru a indukuje střídavé napětí a proud.

< tagimg>Schéma alternátoru s drápkovými póly rotoru

Drápky - póly rotoru - střídavě tvoří jižní a severní pól a magnetické pole rotoru se tak synchronně pohybuje vůči statoru. Přes budicí vinutí rotoru prochází proud skrze kartáče a kroužky; tento proud buďto buď vytváří buzení pro vlastní buzení, nebo je do rotoru dodáván z akumulátoru u „cizího buzení“.

Přední víko (břemenové) je osazeno jen valivým ložiskem; zadní víko (diodové) nese usměrňovač a držáky kartáčů. Při opravách je třeba odpojit akumulátor, protože svorky mohou být ve zkratu. Na alternátoru v autě se měří napětí mezi 13,8 a 14,3 V během chodu motoru - pokud není, pravděpodobně nedobíjí.

Diodový můstek a regulace napětí

Diodový můstek usměrňuje třístupňový nebo vícefázový výstup ze statorového vinutí na stejnosměrný proud pro spotřebiče a akumulátor. Moderní alternátory bývají s regulátorem napětí, který bývá v nejnovějších systémech propojen s ECU. Regulátor reguluje proud pro budicí vinutí a tím i úroveň napětí na svorkách B+ a DF/D+.

< tagimg>Vnitřní usměrňovací můstek s diodami

Existují dva základní typy buzení: buzení s vlastním buzením (rotor má vlastní vinutí a regulace probíhá elektronicky uvnitř), a buzení z akumulátoru (cizí buzení), kdy proud pro buzení jde z akumulátoru přes kontrolní žárovku či rezistor a reguluje se podle napětí na výstupu.

Typy a konstrukční varianty

Alternátory se dělí na dva hlavní typy podle buzení: s rotorem s permanentními magnety (bez externího buzení) a s rotorem buzeným stejnosměrným proudem (regulátor elektronicky řízený). U obou typů se tvoří točivé magnetické pole, které indukuje střídavý proud ve statorovém vinutí. Obvyklé výstupní napětí u osobních automobilů je kolem 14,2 V.

Existují i speciální varianty pro průmyslové aplikace: turboalternátory (s rotačním polem a vysokými otáčkami, obvykle poháněné parní turbínou) a hydroalternátory (s mnohonásobně vyšším počtem pólů, poháněné vodní turbínou a s nižšími otáčkami). Oba typy mají synchronní otáčky a výrobní princip je podobný - rotor vytváří magnetické pole, které indukuje proud ve statoru.

< tagimg>Schéma synchronního bezkartáčového alternátoru s vlastním buzením

Diagnostika a nejčastější poruchy

Indikátorem problémů bývá kontrolka dobíjení na palubní desce. Mezi časté projevy poruch patří:

• kontrolka dobíjení nesvítí při zapnutí klíče - může jít o špatnou elektroinstalaci, či poruchu regulátoru nebo samotného alternátoru;
• kontrolka dobíjení svítí při nastartování a nehasne - často porucha regulátoru nebo vadný diodový můstek;
• blikání kontrolky - může signalizovat opotřebení nebo poškození alternátoru;
• slábnoucí světla, nadměrné napětí (přebíjení) nebo naopak nedobíjení - ukazují na problémy buď se samotným alternátorem, nebo vnějšími kabely a uzemněním;
• hučení, pískání nebo nadměrné zahřívání - mohou svědčit o poškozených ložiskách, prokluzujícím klínovém řemenu či zadřením řemenice.

Pro diagnostiku je možné provést několik kroků:

1. zkontrolovat zapojení a napětí během provozu (14,2-14,3 V);
2. odpojit akumulátor při opravách;
3. provést měření diodového můstku - vadná dioda bývá „zkrat“ v obou směrech;
4. zkontrolovat stav kroužků sběračů a uhlíků regulačního mechanismu;
5. zvážit výměnu ložisek a případně dalších součástí, pokud došlo k výraznému opotřebení.

Postupy a doporučení pro údržbu

U novějších typů, kde je regulátor integrován do tělesa, bývá sběrací uhlíky součástí regulátoru. Před demontáží se doporučuje zkontrolovat napětí multimetrem paralelně na akumulátor a kostru. Před mytím motorového prostoru je vhodné alternátor zakrýt a odpojit akumulátor, aby nedošlo k zkratování diod. Při údržbě je vhodné použít správné propojovací průřezové kabely a dbejte na chlazení diod a spojením s teplovodivou pastou při výměně diodových můstků.

Praktické poznámky a vzpomínky z praxe

V některých konstrukcích bývá zadní víko sběrné sběrnice propojeno s diodovým můstkem; rozebírání je nutné provádět opatrně kvůli pájení vysokoteplotní pájky. Při výměně diod je důležité nenechat diodové můstky v kontaktu s kovem a dbát na izolaci, aby nedošlo k zkratu. Příznivé je současně vyměnit i ložiska (přesný typ bývá uveden v servisním manuálu) a zkontrolovat kroužky rotoru.

< tagimg>Diagnostika diod multimetrem a ukazatele stavu diod

Historie a význam alternátorů

Princip elektromagnetické indukce poprvé popsal Michael Faraday; první funkční prototypy a vývoj vedly k postupnému nahrazování dynama moderními alternativními stroji. V automobilovém průmyslu se alternátory staly standardem, protože nabízejí vyšší účinnost a spolehlivost než dyna. Různé varianty a konfigurace (vlastní buzení, cizí buzení, s permanentními magnety) umožňují široké využití od malých automobilových jednotek po velké energetické zdroje v průmyslu a energetice.

< tagimg>Historický průřez vývoje alternátorů

Tabulka základních údajů a rychlosti kontroly napětí

Parametr	Hodnota
Typ buzení	vlastní buzení / cizí buzení
Typ vinutí statoru	třífázové, hvězdové (často)
Obvyklé napětí	14,0-14,5 V (12V systémy)
Výkon	cca 500-2100 W pro běžné vozy; vyšší pro specializované aplikace
Počet pólů (příp. pro hydro/turbo)	různé, často mnoho pólů u hydroalternátorů

Tipy pro čtenáře a závěrečné poznámky

Alternátor je klíčovým zařízením v moderním autě, které zajišťuje napájení elektroniky a dobíjení akumulátoru. Správné zacházení a pravidelná údržba mohou výrazně prodloužit jeho životnost. Při podezření na poruchu je vhodné neprodleně navštívit autoelektrikáře a včas vyměnit vadné součásti, aby nedošlo k poškození dalších částí vozidla.
